Bộ ly hợp là gì? Đây là một câu hỏi thường gặp đối với những ai quan tâm đến cấu tạo và cách thức vận hành của xe ô tô, đặc biệt là các dòng xe thương mại như xe tải van. Là một bộ phận không thể thiếu trong hệ thống truyền động, ly hợp đóng vai trò then chốt trong việc truyền và ngắt momen xoắn từ động cơ đến hộp số. Việc hiểu rõ về bộ ly hợp sẽ giúp bạn sử dụng và bảo dưỡng xe hiệu quả hơn.

Bộ Ly Hợp Là Gì? Vai Trò Thiết Yếu Trong Xe Tải Van

Bộ ly hợp (tiếng Anh là clutch) là một cơ cấu cơ khí có chức năng kết nối hoặc ngắt kết nối động cơ với hộp số của xe. Nói một cách đơn giản, nó cho phép người lái xe kiểm soát việc truyền lực từ động cơ đến bánh xe, từ đó điều khiển tốc độ và hướng di chuyển của phương tiện. Chức năng chính của ly hợp là giúp xe khởi hành êm ái, chuyển số mượt mà và dừng xe mà không làm tắt máy động cơ. Đối với xe tải van, nơi việc chuyên chở hàng hóa và di chuyển trong nhiều điều kiện địa hình khác nhau là phổ biến, một bộ ly hợp hoạt động hiệu quả càng trở nên quan trọng để đảm bảo khả năng vận hành ổn định và tiết kiệm nhiên liệu.

Khi người lái đạp chân côn, bộ ly hợp sẽ tách động cơ ra khỏi hộp số, cho phép thay đổi cấp số mà không gây giật cục hay hỏng hóc các chi tiết cơ khí. Ngược lại, khi nhả chân côn, ly hợp sẽ dần dần kết nối lại, truyền momen xoắn từ trục khuỷu động cơ sang trục sơ cấp của hộp số và tiếp tục đến các bánh xe, giúp xe di chuyển. Quá trình này đòi hỏi sự chính xác cao để đảm bảo an toàn và tối ưu hóa hiệu suất của hệ thống truyền động.

Cấu Tạo Chi Tiết Của Bộ Ly Hợp Ô Tô

Một bộ ly hợp tiêu chuẩn trên ô tô bao gồm nhiều thành phần phối hợp nhịp nhàng với nhau để thực hiện chức năng truyền hoặc ngắt lực. Về cơ bản, nó được chia thành ba nhóm chính: phần chủ động, phần bị động và cơ cấu điều khiển. Mỗi phần đều có vai trò riêng biệt, tạo nên một hệ thống hoàn chỉnh và hiệu quả.

Bánh Đà và Giá Đỡ Ly Hợp

Bánh đà là một bộ phận có khối lượng lớn, thường được làm bằng thép, gắn trực tiếp vào trục khuỷu động cơ. Chức năng chính của bánh đà là tích trữ năng lượng quán tính, giúp động cơ hoạt động ổn định và giảm thiểu rung động. Bề mặt của bánh đà được gia công nhẵn mịn và có khả năng chịu nhiệt cao, đóng vai trò là một trong các mặt ma sát chính của ly hợp. Giá đỡ ly hợp, hay vỏ ly hợp, là một cấu trúc bảo vệ bao bọc toàn bộ cụm ly hợp, đồng thời là nơi gắn kết các bộ phận khác.

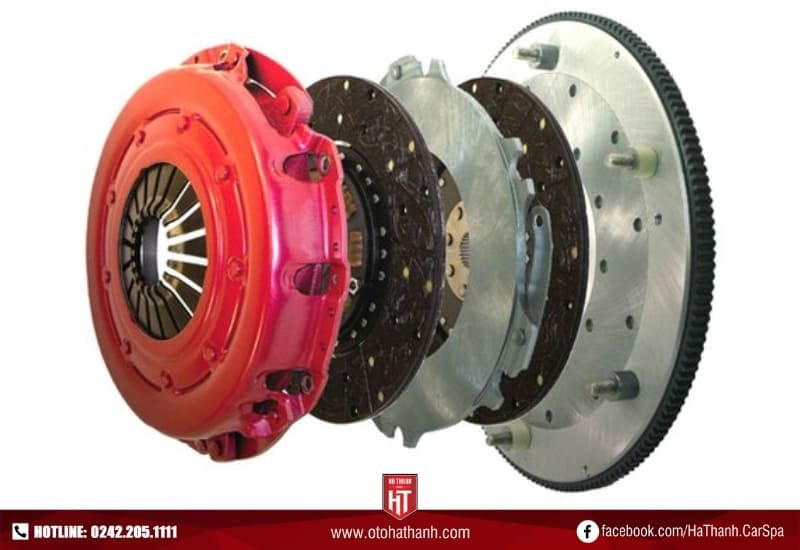

Sơ đồ cấu tạo chi tiết bộ ly hợp trên xe ô tô, minh họa các thành phần chính như bánh đà, đĩa ma sát, đĩa ép và cơ cấu điều khiển.

Đĩa Ma Sát (Lá Côn) – Trái Tim Của Ly Hợp

Đĩa ly hợp, thường được gọi là lá côn, là một đĩa mỏng hình tròn được làm từ vật liệu ma sát đặc biệt như amiang, ceramic hoặc vật liệu tổng hợp, có khả năng chịu nhiệt và mài mòn cao. Đĩa ma sát được gắn trên trục sơ cấp của hộp số thông qua các then hoa và có thể di chuyển dọc trục. Khi ly hợp đóng, lá côn sẽ bị ép chặt giữa bánh đà và đĩa ép, tạo ra ma sát và truyền momen xoắn. Thiết kế này đảm bảo sự tiếp xúc đồng đều và hiệu quả, giúp truyền lực một cách mượt mà.

Xem Thêm Bài Viết:

Đĩa Ép và Lò Xo Giảm Chấn

Đĩa ép là một đĩa kim loại nặng, được liên kết với vỏ ly hợp và có thể di chuyển dọc trục. Nó có nhiệm vụ ép chặt đĩa ma sát vào bánh đà khi ly hợp ở trạng thái đóng. Lực ép này thường được tạo ra bởi một hệ thống lò xo, phổ biến nhất là lò xo đĩa (diaphragm spring). Lò xo đĩa có thiết kế đặc biệt, cung cấp lực ép liên tục và đồng đều lên đĩa ép. Một số bộ ly hợp còn tích hợp các lò xo giảm chấn trên đĩa ma sát để hấp thụ các rung động và va đập đột ngột khi truyền lực, giúp quá trình chuyển số êm ái hơn và bảo vệ các bộ phận khác trong hệ thống truyền động.

Cơ Cấu Điều Khiển: Bàn Đạp, Xi Lanh và Vòng Bi Cắt

Cơ cấu điều khiển là hệ thống giúp người lái thao tác với ly hợp. Khi người lái đạp bàn đạp ly hợp (chân côn), lực từ bàn đạp sẽ được truyền qua hệ thống thủy lực (gồm xi lanh chính và xi lanh cắt) hoặc cơ khí. Xi lanh chính tạo ra áp suất dầu, đẩy piston trong xi lanh cắt. Piston này tác động lên cần đẩy và vòng bi cắt. Vòng bi cắt (hay bạc đạn cắt) sau đó sẽ đẩy các càng bẩy hoặc trực tiếp tác động vào lò xo đĩa, làm giải phóng lực ép lên đĩa ma sát.

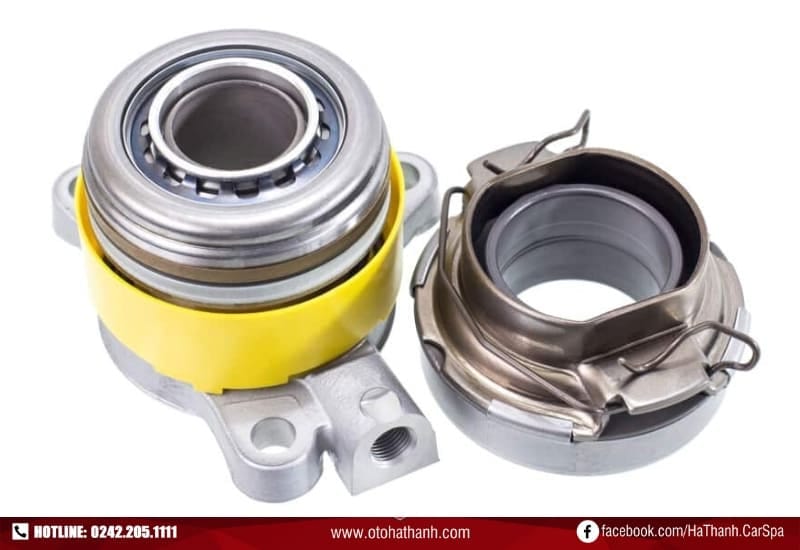

Hình ảnh cận cảnh vòng bi cắt ly hợp, một bộ phận quan trọng giúp ngắt kết nối lực truyền động khi người lái đạp chân côn.

Vòng bi cắt có vai trò cực kỳ quan trọng, cho phép xoay tự do và trượt dọc trục, giúp giảm ma sát khi tương tác với các càng bẩy của lò xo đĩa. Việc bôi trơn đầy đủ cho vòng bi này là rất cần thiết để đảm bảo hoạt động trơn tru và kéo dài tuổi thọ của bộ ly hợp.

Nguyên Lý Hoạt Động Của Bộ Ly Hợp Trong Xe

Nguyên lý hoạt động của bộ ly hợp xoay quanh hai trạng thái chính: đóng (hợp) và mở (ly), được điều khiển bởi người lái thông qua bàn đạp côn.

Khi người lái không đạp bàn đạp côn, lò xo đĩa sẽ đẩy đĩa ép chặt đĩa ma sát vào bánh đà. Lúc này, momen xoắn từ động cơ được truyền hoàn toàn qua ma sát giữa ba bề mặt (bánh đà, đĩa ma sát, đĩa ép) đến trục sơ cấp của hộp số, và xe có thể chuyển động. Đây là trạng thái ly hợp đóng, truyền lực hoàn toàn.

Khi người lái đạp bàn đạp côn, cơ cấu điều khiển sẽ tác động lên vòng bi cắt, đẩy vòng bi này vào lò xo đĩa. Lò xo đĩa bị biến dạng, kéo đĩa ép rời khỏi đĩa ma sát. Lúc này, đĩa ma sát không còn bị kẹp chặt giữa bánh đà và đĩa ép, do đó momen xoắn từ động cơ bị ngắt khỏi hộp số. Đây là trạng thái ly hợp mở, cho phép người lái thay đổi số hoặc dừng xe mà không làm tắt máy. Khi nhả bàn đạp côn từ từ, đĩa ép sẽ dần dần ép lại đĩa ma sát, truyền lực một cách nhẹ nhàng, giúp xe khởi hành êm ái hoặc chuyển số mượt mà.

Phân Loại Bộ Ly Hợp Phổ Biến Trên Thị Trường

Trên thị trường ô tô hiện nay, có nhiều cách để phân loại bộ ly hợp dựa trên các tiêu chí khác nhau, giúp các nhà sản xuất lựa chọn loại phù hợp nhất với từng dòng xe và mục đích sử dụng.

Phân Loại Theo Phương Thức Truyền Lực

Dựa trên cách thức truyền momen xoắn, bộ ly hợp có thể được chia thành:

Ly hợp ma sát: Là loại phổ biến nhất, sử dụng lực ma sát giữa các bề mặt để truyền momen xoắn.
Ly hợp thủy lực: Sử dụng chất lỏng thủy lực để truyền lực, thường thấy trong các hộp số tự động. Loại này mang lại sự êm ái và ít cần bảo dưỡng hơn.
Ly hợp điện từ: Sử dụng lực từ trường để điều khiển việc đóng ngắt, thường được ứng dụng trong các hệ thống truyền động tiên tiến hơn.
Ly hợp liên hợp: Kết hợp nhiều phương thức truyền lực để đạt hiệu quả tối ưu.

Phân Loại Theo Cơ Chế Tạo Lực Ép

Cơ chế tạo ra lực ép lên đĩa ma sát cũng là một tiêu chí quan trọng:

Ly hợp lò xo: Sử dụng các lò xo (lò xo trụ hoặc lò xo đĩa) để tạo lực ép. Ly hợp lò xo đĩa là loại phổ biến nhất hiện nay do thiết kế gọn gàng và lực ép đều.
Ly hợp ly tâm: Lực ép được tạo ra dựa trên lực ly tâm khi động cơ quay, thường dùng trong các loại xe nhỏ hoặc hệ thống cần tự động điều khiển.
Ly hợp nửa ly tâm: Kết hợp cả lò xo và lực ly tâm để tối ưu hóa lực ép ở các tốc độ động cơ khác nhau.

Biểu đồ hoặc hình minh họa các loại bộ ly hợp ô tô phổ biến, được phân loại dựa trên nguyên lý hoạt động, cơ chế truyền lực và cách điều khiển.

Phân Loại Theo Dẫn Động và Điều Khiển

Về phương pháp dẫn động và điều khiển, bộ ly hợp có thể là:

Ly hợp dẫn động cơ khí: Sử dụng cáp hoặc thanh nối để truyền lực từ bàn đạp đến ly hợp. Đây là loại truyền thống, đơn giản.
Ly hợp dẫn động thủy lực: Sử dụng hệ thống dầu thủy lực để truyền lực, mang lại cảm giác đạp côn nhẹ nhàng và chính xác hơn.
Ly hợp tự động thủy lực: Thường gặp trong các hộp số tự động, không cần người lái tác động trực tiếp.
Ly hợp khô và ly hợp ướt: Ly hợp khô hoạt động trong không khí, phổ biến trên xe số sàn. Ly hợp ướt hoạt động ngâm trong dầu, giúp làm mát tốt hơn và giảm mài mòn, thường dùng trong xe mô tô hoặc một số hệ thống truyền động đặc biệt.

Dấu Hiệu Nhận Biết Bộ Ly Hợp Hư Hỏng Cần Sửa Chữa

Việc nhận biết sớm các dấu hiệu hư hỏng của bộ ly hợp là rất quan trọng để tránh những hư hại lớn hơn cho hệ thống truyền động và đảm bảo an toàn khi lái xe, đặc biệt đối với các xe tải van thường xuyên vận chuyển nặng.

Một trong những dấu hiệu phổ biến nhất là ly hợp bị trượt. Bạn sẽ cảm thấy xe bị ì, động cơ gầm lên nhưng xe không tăng tốc tương ứng, đặc biệt khi lên dốc hoặc chở nặng. Đôi khi, có thể ngửi thấy mùi khét đặc trưng của vật liệu ma sát bị cháy. Dấu hiệu khác là bàn đạp côn có cảm giác bất thường: quá nặng, quá nhẹ, hoặc không có độ đàn hồi. Việc chuyển số khó khăn, bị kẹt số hoặc có tiếng kêu lạ khi đạp côn cũng là những tín hiệu cảnh báo. Một số trường hợp, vòng bi cắt bị hỏng có thể gây ra tiếng ồn khó chịu khi đạp hoặc nhả côn.

Mẹo Bảo Dưỡng Bộ Ly Hợp Hiệu Quả Cho Xe Tải Van

Để kéo dài tuổi thọ của bộ ly hợp và đảm bảo hiệu suất hoạt động tối ưu cho xe tải van, việc bảo dưỡng định kỳ và thói quen lái xe đúng cách là cực kỳ quan trọng.

Hãy tránh thói quen “rê côn” quá lâu khi dừng đèn đỏ hoặc khi di chuyển trong khu vực tắc nghẽn giao thông, vì điều này làm tăng ma sát và nhiệt độ, gây mài mòn nhanh chóng cho đĩa ma sát. Luôn nhả hết chân côn khi không cần thiết và không đặt chân lên bàn đạp côn khi đang lái xe. Khi khởi hành, nhả côn từ từ và kết hợp với việc tăng ga hợp lý để tránh giật cục và giảm tải cho bộ ly hợp. Đối với xe sử dụng ly hợp thủy lực, hãy kiểm tra mức dầu thủy lực định kỳ và thay thế khi cần thiết để đảm bảo áp suất hoạt động ổn định. Việc kiểm tra và thay thế các bộ phận như đĩa ma sát, đĩa ép, vòng bi cắt khi chúng đạt giới hạn mòn là điều cần thiết để duy trì hiệu suất và an toàn cho phương tiện của bạn.

Các Câu Hỏi Thường Gặp Về Bộ Ly Hợp

Bộ ly hợp hoạt động dựa trên nguyên lý gì?
Bộ ly hợp hoạt động dựa trên nguyên lý ma sát để truyền momen xoắn từ động cơ sang hộp số. Khi các bề mặt ma sát tiếp xúc và bị ép chặt, lực ma sát sẽ truyền chuyển động; khi tách rời, lực truyền động sẽ bị ngắt.
Làm thế nào để biết bộ ly hợp của xe tôi có vấn đề?
Các dấu hiệu phổ biến bao gồm xe bị ì, động cơ gầm lớn nhưng không tăng tốc, bàn đạp côn nặng/nhẹ bất thường, chuyển số khó khăn, có mùi khét hoặc tiếng kêu lạ khi đạp côn.
Tuổi thọ trung bình của bộ ly hợp là bao nhiêu?
Tuổi thọ của bộ ly hợp phụ thuộc nhiều vào thói quen lái xe và điều kiện vận hành. Thông thường, nó có thể kéo dài từ 50.000 đến 150.000 km, nhưng có thể ngắn hơn đáng kể nếu người lái có thói quen “rê côn” hoặc thường xuyên chở quá tải.
Tại sao cần phải thay bộ ly hợp định kỳ?
Bộ ly hợp là một bộ phận hao mòn theo thời gian do ma sát. Việc thay thế định kỳ khi các chi tiết như đĩa ma sát, đĩa ép, vòng bi cắt bị mòn là cần thiết để đảm bảo hiệu suất truyền động, an toàn khi lái xe và tránh hư hỏng nặng hơn cho hộp số.
Chi phí thay thế bộ ly hợp thường là bao nhiêu?
Chi phí thay thế bộ ly hợp thay đổi tùy thuộc vào dòng xe, loại ly hợp và nơi sửa chữa. Nó bao gồm chi phí phụ tùng (đĩa ma sát, đĩa ép, vòng bi cắt) và công thợ, có thể dao động từ vài triệu đến hàng chục triệu đồng.
Sự khác biệt giữa ly hợp khô và ly hợp ướt là gì?
Ly hợp khô hoạt động trong môi trường không khí, phổ biến trên xe số sàn, trong khi ly hợp ướt hoạt động ngâm trong dầu bôi trơn, giúp làm mát và giảm mài mòn, thường thấy trên xe mô tô hoặc một số hệ thống tự động.
Việc “rê côn” ảnh hưởng đến bộ ly hợp như thế nào?
“Rê côn” là thói quen giữ bàn đạp côn ở vị trí nửa chừng (bán ly hợp) trong thời gian dài. Điều này làm cho đĩa ma sát và đĩa ép cọ xát liên tục, tạo ra nhiệt lượng lớn và gây mài mòn nhanh chóng, làm giảm tuổi thọ của bộ ly hợp.
Có cách nào để kéo dài tuổi thọ của bộ ly hợp không?
Để kéo dài tuổi thọ, hãy tránh “rê côn”, nhả côn hoàn toàn khi không cần thiết, không đặt chân lên bàn đạp côn, chuyển số dứt khoát và thực hiện bảo dưỡng định kỳ theo khuyến nghị của nhà sản xuất.

Hiểu rõ bộ ly hợp là gì, cấu tạo và nguyên lý hoạt động của nó không chỉ giúp bạn sử dụng xe an toàn mà còn là chìa khóa để bảo dưỡng phương tiện hiệu quả. Đặc biệt đối với xe tải van, nơi hiệu suất và độ bền là yếu tố hàng đầu, việc quan tâm đến bộ ly hợp sẽ mang lại lợi ích kinh tế đáng kể. Xe Tải Van hy vọng những thông tin trên hữu ích cho quý độc giả.
