Cảm biến lưu lượng khí nạp: Chức năng và khắc phục sự cố

Trang Chủ / Blog / Cảm biến lưu lượng khí nạp: Chức năng và khắc phục sự cố

Trong hệ thống vận hành của xe ô tô, cảm biến lưu lượng khí nạp đóng vai trò cực kỳ quan trọng, là “bộ não” giúp động cơ điều tiết lượng khí vào buồng đốt. Hiểu rõ về chức năng, cấu tạo và cách hoạt động của bộ phận này sẽ giúp chủ xe Tải Van duy trì hiệu suất tối ưu, tiết kiệm nhiên liệu và tránh những hỏng hóc không đáng có. Bài viết này sẽ đi sâu vào chi tiết về cảm biến quan trọng này.

Vai trò thiết yếu của cảm biến lưu lượng khí nạp trong động cơ

Cảm biến lưu lượng khí nạp (Mass Air Flow Sensor – MAF), thường được gọi là cảm biến đo gió, có vị trí chiến lược nằm giữa bộ lọc khí và đường ống nạp. Nhiệm vụ chính của nó là đo chính xác khối lượng không khí đi vào động cơ, cung cấp dữ liệu quan trọng cho bộ điều khiển động cơ (ECU hoặc ECM). Dữ liệu này, kết hợp với thông tin từ các cảm biến khác như cảm biến oxy, giúp ECU tính toán lượng nhiên liệu cần phun và thời điểm đánh lửa tối ưu, đảm bảo tỷ lệ hòa khí lý tưởng.

Mật độ không khí không phải lúc nào cũng ổn định, nó phụ thuộc vào nhiều yếu tố như nhiệt độ môi trường, áp suất khí quyển, độ cao so với mực nước biển, và độ ẩm. Chính vì vậy, cảm biến MAF phát huy vai trò hiệu quả trong việc xác định chính xác khối lượng khí nạp thực tế vào từng xi lanh, từ đó tối ưu hóa quá trình đốt cháy, cải thiện hiệu suất vận hành và giảm thiểu lượng khí thải độc hại ra môi trường.

Cấu tạo chi tiết của cảm biến lưu lượng khí nạp

Một cảm biến lưu lượng khí nạp hiện đại có cấu tạo phức tạp nhưng tinh gọn, được thiết kế để cung cấp tín hiệu điện áp chính xác đến ECU. Cấu tạo cơ bản của bộ phận này thường bao gồm một dây nhiệt (hot wire) hoặc màng nhiệt (hot film), một điện trở tham chiếu (thermistor), mạch điều khiển điện tử và vỏ bảo vệ cùng đầu nối điện.

Dây nhiệt hoặc màng nhiệt là thành phần cốt lõi, được làm nóng đến một nhiệt độ cố định cao hơn nhiệt độ không khí xung quanh. Điện trở tham chiếu đo nhiệt độ không khí đi vào. Mạch điều khiển có nhiệm vụ duy trì nhiệt độ ổn định cho dây nhiệt bằng cách điều chỉnh dòng điện. Khi không khí đi qua, nó làm mát dây nhiệt, và lượng dòng điện cần thiết để bù đắp sự mất nhiệt này sẽ tỷ lệ thuận với khối lượng không khí nạp. Tín hiệu dòng điện này sau đó được chuyển đổi thành tín hiệu điện áp và gửi về ECU để xử lý.

Nguyên lý hoạt động đa dạng của cảm biến đo gió

Cảm biến khí nạp hoạt động dựa trên nguyên lý biến đổi lượng không khí đi qua thành tín hiệu điện áp mà ECU có thể hiểu được. Có nhiều phương pháp để thực hiện việc này, phản ánh sự phát triển của công nghệ ô tô qua các thời kỳ.

Một trong những nguyên lý phổ biến nhất dựa trên sự thay đổi nhiệt độ của chi tiết bên trong cảm biến, thường thấy ở kiểu dây sấy. Ngoài ra, một số loại cảm biến cũ hơn có thể dựa trên lực lò xo tác dụng lên tấm chắn bên trong cảm biến (kiểu cánh), hoặc thậm chí là áp suất gió đi qua cảm biến (kiểu quang học sử dụng hiệu ứng Karman Vortex). Dù theo nguyên lý nào, mục tiêu cuối cùng là cung cấp dữ liệu chính xác về khối lượng không khí để động cơ hoạt động hiệu quả nhất.

Xem Thêm Bài Viết:

Cảm biến lưu lượng khí nạp dạng dây sấy (Hot Wire MAF)

Cảm biến lưu lượng khí nạp dạng dây sấy là loại phổ biến nhất trên các dòng xe hiện đại, bao gồm cả các loại xe Tải Van. Cấu tạo của loại này bao gồm một dây sấy (thường là platinum) và một nhiệt điện trở. Dòng điện được cấp vào làm cho dây sấy nóng lên đến một nhiệt độ cố định, ví dụ khoảng 200 độ C. Khi không khí đi qua đường ống nạp và chạm vào dây sấy, nó sẽ làm nguội dây sấy.

Mạch điện tử bên trong cảm biến sẽ liên tục điều chỉnh dòng điện chạy qua dây sấy để giữ cho nhiệt độ của nó luôn ổn định. Lượng dòng điện cần thiết để duy trì nhiệt độ không đổi này sẽ tỷ lệ thuận với khối lượng không khí nạp. Dòng điện này sau đó được chuyển đổi thành tín hiệu điện áp hoặc tần số, truyền đến bộ điều khiển động cơ (ECM). Nhờ độ chính xác cao và thời gian phản hồi nhanh, loại cảm biến này giúp ECU tính toán lượng nhiên liệu phun và góc đánh lửa một cách tối ưu, góp phần vào hiệu suất động cơ và kiểm soát khí thải vượt trội.

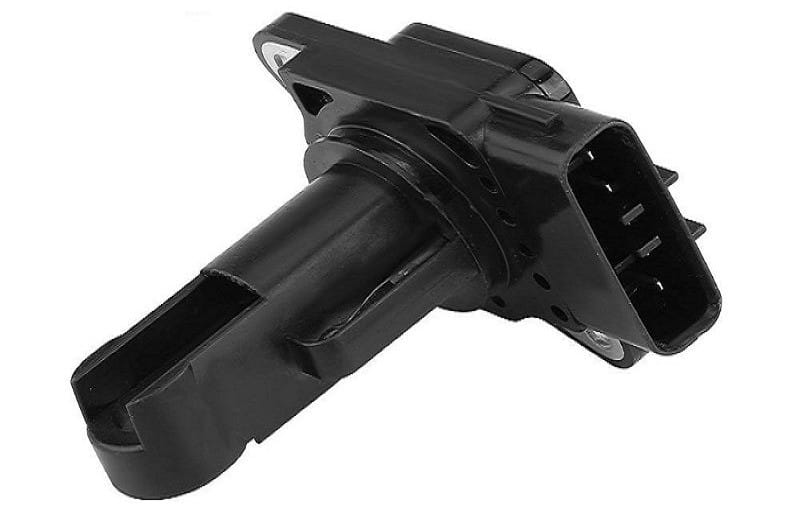

Cấu tạo chi tiết của cảm biến lưu lượng khí nạp dạng dây sấy

Cảm biến lưu lượng khí nạp kiểu cánh (Vane Type MAF)

Cảm biến lưu lượng khí nạp kiểu cánh là một công nghệ cũ hơn, ít phổ biến hơn trên các mẫu xe hiện đại. Cảm biến này hoạt động dựa trên nguyên lý một cánh quạt hoặc tấm chắn sẽ bị đẩy bởi luồng không khí đi vào động cơ. Mức độ di chuyển của cánh này sẽ được một chiết áp (potentiometer) hoặc cảm biến vị trí khác đo lại và chuyển thành tín hiệu điện áp.

Tín hiệu này sau đó được gửi đến ECU để tính toán lượng khí nạp. Mặc dù đơn giản trong cấu tạo, loại cảm biến này có nhược điểm là cản trở luồng khí nạp nhiều hơn và có độ chính xác thấp hơn so với kiểu dây sấy, đặc biệt là ở dải lưu lượng khí thấp. Do đó, chúng dần được thay thế bằng các công nghệ tiên tiến hơn.

Cảm biến lưu lượng khí nạp kiểu Karman Vortex (Quang học)

Cảm biến lưu lượng khí nạp kiểu Karman Vortex là một loại cảm biến tiên tiến hơn kiểu cánh, nhưng cũng không phổ biến bằng kiểu dây sấy. Nguyên lý hoạt động của nó dựa trên hiện tượng tạo ra các xoáy Karman khi luồng khí đi qua một vật cản. Số lượng xoáy được tạo ra tỷ lệ thuận với tốc độ dòng khí.

Cảm biến này sử dụng một cảm biến áp suất hoặc một cảm biến siêu âm để đếm tần số của các xoáy này, sau đó chuyển đổi thành tín hiệu điện. Mặc dù có khả năng đo lường chính xác và ít bị ảnh hưởng bởi bụi bẩn, độ phức tạp và chi phí sản xuất cao khiến loại cảm biến này ít được ứng dụng rộng rãi trong các dòng xe phổ thông.

Dấu hiệu nhận biết cảm biến MAF bị lỗi và ảnh hưởng của nó

Khi cảm biến lưu lượng khí nạp gặp trục trặc, nó sẽ cung cấp dữ liệu không chính xác cho ECU, dẫn đến việc tính toán sai lệch về lượng nhiên liệu cần phun và thời điểm đánh lửa. Điều này ảnh hưởng nghiêm trọng đến hoạt động của động cơ, và chủ xe có thể nhận biết qua một số dấu hiệu rõ ràng. Việc nhận diện sớm các lỗi cảm biến đo gió sẽ giúp bạn khắc phục kịp thời, tránh những hư hỏng nặng hơn cho xe.

Hiệu suất động cơ suy giảm và vòng tua máy không ổn định

Một trong những dấu hiệu phổ biến nhất của một cảm biến MAF bị lỗi là xe hoạt động yếu đi, công suất giảm rõ rệt. Nguyên nhân là do tỷ lệ hòa khí (nhiên liệu và không khí) bị sai lệch. Nếu cảm biến báo lượng khí nạp thấp hơn thực tế, ECU sẽ phun ít nhiên liệu hơn, khiến hỗn hợp quá nghèo và động cơ mất sức. Ngược lại, nếu báo cao hơn, ECU sẽ phun nhiều nhiên liệu hơn, tạo hỗn hợp quá giàu, gây ra hiện tượng khó nổ, chết máy đột ngột, hoặc xe bị giật cục khi tăng tốc. Vòng tua máy có thể tăng cao hoặc hạ thấp không ổn định, đặc biệt khi xe chạy không tải.

Tiêu hao nhiên liệu tăng vọt và khí thải bất thường

Khi cảm biến lưu lượng khí nạp cung cấp dữ liệu sai, đặc biệt là báo cáo lượng khí nạp thấp hơn thực tế, ECU sẽ điều chỉnh phun nhiều nhiên liệu hơn để bù đắp. Điều này dẫn đến tình trạng hỗn hợp nhiên liệu quá giàu, gây lãng phí nhiên liệu đáng kể và làm tăng tiêu hao nhiên liệu của xe. Không chỉ vậy, việc đốt cháy không hiệu quả do tỷ lệ hòa khí sai còn gây ra tình trạng khí thải có mùi khó chịu, màu đen hoặc xanh, đồng thời làm tăng lượng khí thải độc hại ra môi trường, ảnh hưởng đến hệ thống kiểm soát khí thải.

Đèn Check Engine và mã lỗi liên quan đến cảm biến khí nạp

Hầu hết các xe ô tô hiện đại đều được trang bị hệ thống tự chẩn đoán. Khi cảm biến lưu lượng khí nạp gặp sự cố hoặc hoạt động ngoài phạm vi thông số cho phép, đèn “Check Engine” (đèn báo lỗi động cơ) sẽ bật sáng trên bảng điều khiển. Đồng thời, ECU sẽ ghi lại một mã lỗi (Diagnostic Trouble Code – DTC) cụ thể, thường là các mã như P0100, P0101, P0102, P0103, P0104 liên quan đến mạch hoặc hiệu suất của cảm biến MAF. Việc sử dụng máy chẩn đoán sẽ giúp đọc được các mã lỗi này, xác định chính xác vấn đề để có hướng sửa chữa.

Cách kiểm tra và bảo dưỡng cảm biến lưu lượng khí nạp hiệu quả

Để đảm bảo động cơ xe Tải Van của bạn hoạt động ổn định và hiệu quả, việc kiểm tra và bảo dưỡng cảm biến lưu lượng khí nạp định kỳ là rất cần thiết. Khi phát hiện các dấu hiệu bất thường, bạn nên tiến hành kiểm tra theo các bước sau.

Kiểm tra bằng máy chẩn đoán và đọc dữ liệu

Bước đầu tiên và quan trọng nhất là sử dụng máy chẩn đoán chuyên dụng để kết nối với cổng OBD-II của xe. Máy chẩn đoán sẽ giúp đọc các mã lỗi DTC (nếu có) và hiển thị dữ liệu hoạt động trực tiếp của cảm biến MAF. Các thông số cần chú ý bao gồm lưu lượng khí nạp (gram/giây hoặc lb/phút) và điện áp tín hiệu đầu ra của cảm biến. So sánh các giá trị này với thông số kỹ thuật của nhà sản xuất hoặc dữ liệu của một cảm biến MAF đang hoạt động bình thường để xác định xem cảm biến có hoạt động đúng dải hay không. Ví dụ, ở chế độ không tải, một động cơ 4 xi lanh thường có lưu lượng khí nạp khoảng 2-4 gram/giây.

Kiểm tra vật lý và điện trở của cảm biến đo gió

Sau khi kiểm tra bằng máy chẩn đoán, bạn nên tiến hành kiểm tra vật lý cảm biến đo gió. Tháo cảm biến ra khỏi đường ống nạp và kiểm tra ngoại quan. Tìm kiếm các dấu hiệu hư hỏng như nứt, vỡ, cong vênh, hoặc vật lạ (bụi bẩn, dầu mỡ từ bộ lọc khí) bám trên dây sấy hoặc màng cảm biến. Dây sấy rất mỏng manh và dễ bị bẩn. Đồng thời, kiểm tra các chân giắc nối của cảm biến xem có bị oxy hóa, lỏng lẻo hay không.

Để kiểm tra chính xác hơn, bạn có thể sử dụng đồng hồ vạn năng để đo điện áp đầu ra hoặc điện trở của cảm biến (tham khảo sơ đồ đấu dây và thông số kỹ thuật của nhà sản xuất). Thông thường, ở điều kiện nhiệt độ nhất định, các chân cấp nguồn và tín hiệu sẽ có giá trị điện trở hoặc điện áp cụ thể. Nếu các giá trị đo được nằm ngoài phạm vi cho phép, khả năng cao là cảm biến đã bị hỏng và cần được thay thế.

Nguyên nhân phổ biến gây hỏng cảm biến lưu lượng khí nạp

Cảm biến lưu lượng khí nạp là một bộ phận điện tử nhạy cảm và có thể bị hỏng do nhiều nguyên nhân khác nhau. Hiểu rõ các nguyên nhân này sẽ giúp bạn phòng tránh và bảo dưỡng xe tốt hơn.

Một trong những nguyên nhân hàng đầu là sự tích tụ bụi bẩn và dầu mỡ trên bộ phận cảm biến, đặc biệt là dây sấy hoặc màng nhiệt. Điều này thường xảy ra khi sử dụng bộ lọc khí không đạt chuẩn hoặc bộ lọc khí dạng dầu bị bảo dưỡng sai cách (quá nhiều dầu). Bụi bẩn làm giảm khả năng đo lường chính xác của cảm biến, gây sai lệch dữ liệu. Tuổi thọ sử dụng cũng là một yếu tố, sau một thời gian dài hoạt động, các linh kiện điện tử bên trong có thể bị xuống cấp. Ngoài ra, các vấn đề về điện như đoản mạch, hở mạch trong dây dẫn, hoặc chập chờn ở giắc nối cũng có thể gây hư hỏng cảm biến hoặc làm gián đoạn tín hiệu truyền về ECU.

Lời khuyên khi lựa chọn cảm biến MAF thay thế cho xe của bạn

Khi cảm biến MAF của xe bị hỏng và không thể sửa chữa, việc thay thế là cần thiết. Để đảm bảo xe hoạt động ổn định, bạn nên cân nhắc một số lời khuyên sau.

Ưu tiên lựa chọn cảm biến lưu lượng khí nạp chính hãng hoặc từ các nhà sản xuất phụ tùng uy tín, có nguồn gốc rõ ràng. Các sản phẩm kém chất lượng, không rõ nguồn gốc có thể cung cấp dữ liệu sai lệch, làm hỏng các bộ phận khác của động cơ hoặc không giải quyết được triệt để vấn đề. Đảm bảo cảm biến thay thế tương thích hoàn toàn với đời xe và mã động cơ của bạn. Mặc dù việc tự thay thế có vẻ đơn giản, nhưng nếu bạn không có kinh nghiệm và dụng cụ chuyên dụng, hãy đưa xe đến các garage uy tín hoặc trung tâm bảo dưỡng chính hãng để được kiểm tra và thay thế bởi kỹ thuật viên chuyên nghiệp. Sau khi thay thế, việc xóa lỗi bằng máy chẩn đoán và kiểm tra lại các thông số hoạt động là vô cùng quan trọng.

Các câu hỏi thường gặp về cảm biến lưu lượng khí nạp (FAQs)

Cảm biến lưu lượng khí nạp khác gì so với cảm biến áp suất khí nạp (MAP sensor)?
Cảm biến lưu lượng khí nạp (MAF) đo trực tiếp khối lượng không khí đi vào động cơ, trong khi cảm biến áp suất khí nạp (MAP) đo áp suất trong đường ống nạp và nhiệt độ, sau đó ECU sử dụng dữ liệu này để ước tính khối lượng không khí. Cảm biến MAF thường chính xác hơn trong việc đo lường khối lượng thực tế.
Làm thế nào để vệ sinh cảm biến lưu lượng khí nạp?
Bạn có thể vệ sinh cảm biến MAF bằng cách sử dụng bình xịt chuyên dụng cho cảm biến MAF (không phải bình xịt tẩy rửa đa năng). Tháo cảm biến ra khỏi xe, xịt nhẹ nhàng vào dây sấy hoặc màng nhiệt, để khô hoàn toàn trước khi lắp lại. Tuyệt đối không chạm tay hoặc vật cứng vào bộ phận cảm biến vì chúng rất nhạy cảm và dễ hỏng.
Tôi có thể lái xe với cảm biến MAF bị hỏng không?
Mặc dù xe vẫn có thể di chuyển, nhưng việc lái xe với cảm biến lưu lượng khí nạp bị hỏng không được khuyến khích. Điều này sẽ làm giảm hiệu suất động cơ, tăng tiêu hao nhiên liệu, gây ra khí thải độc hại và có thể dẫn đến các hư hỏng nghiêm trọng hơn cho các bộ phận khác của động cơ (như bộ chuyển đổi xúc tác) về lâu dài.
Tuổi thọ trung bình của một cảm biến lưu lượng khí nạp là bao lâu?
Tuổi thọ của cảm biến MAF có thể thay đổi tùy thuộc vào điều kiện vận hành, chất lượng lọc gió và môi trường lái xe. Thông thường, chúng có thể hoạt động hiệu quả từ 50.000 đến 100.000 dặm (khoảng 80.000 đến 160.000 km). Việc bảo dưỡng định kỳ và sử dụng lọc gió chất lượng tốt sẽ giúp kéo dài tuổi thọ của nó.
Tại sao cảm biến MAF lại bị dính dầu?
Cảm biến lưu lượng khí nạp thường bị dính dầu khi bộ lọc gió bị quá nhiều dầu (đặc biệt là các loại lọc gió thể thao cần dầu bảo dưỡng) hoặc khi có sự cố với hệ thống thông hơi cacte (PCV valve), khiến hơi dầu từ động cơ tràn vào đường ống nạp.
Việc sử dụng bộ lọc gió bẩn có ảnh hưởng đến cảm biến MAF không?
Chắc chắn rồi. Bộ lọc gió bẩn hoặc bị tắc sẽ khiến cảm biến MAF hoạt động không hiệu quả vì luồng khí không được lọc sạch, mang theo bụi bẩn và tạp chất làm bám bẩn bộ phận cảm biến. Điều này làm giảm khả năng đo lường chính xác và có thể gây hư hỏng cảm biến.

Cảm biến lưu lượng khí nạp là một bộ phận không thể thiếu, đóng góp trực tiếp vào hiệu suất, mức tiêu thụ nhiên liệu và khả năng kiểm soát khí thải của xe Tải Van. Hiểu rõ về chức năng, cách nhận biết dấu hiệu hư hỏng và phương pháp bảo dưỡng sẽ giúp bạn duy trì chiếc xe của mình luôn trong tình trạng tốt nhất. Đừng ngần ngại đưa xe đến các trung tâm bảo dưỡng chuyên nghiệp nếu bạn phát hiện bất kỳ dấu hiệu lỗi nào liên quan đến cảm biến MAF.
