Trong các dòng xe hiện đại, từ xe con đến xe tải van, mỗi bộ phận nhỏ đều đóng góp vào hiệu suất vận hành tổng thể. Một trong số đó là cảm biến vị trí bướm ga, một thành phần tuy đơn giản nhưng lại vô cùng thiết yếu. Nó không chỉ giúp tối ưu hóa lượng nhiên liệu mà còn đảm bảo động cơ hoạt động mượt mà, ổn định trên mọi hành trình.

Cảm Biến Vị Trí Bướm Ga Là Gì Và Chức Năng Cốt Lõi

Cảm biến vị trí bướm ga (Throttle Position Sensor – TPS) được mệnh danh là “trái tim” của hệ thống quản lý động cơ, với vai trò then chốt trong việc kiểm soát luồng không khí đi vào buồng đốt. Thiết bị này được lắp đặt trực tiếp trên thân bướm ga, chịu trách nhiệm giám sát chính xác góc mở của cánh bướm ga cũng như tốc độ thay đổi vị trí của nó. Từ những dữ liệu thu thập được, cảm biến TPS sẽ tạo ra tín hiệu điện áp tương ứng.

Tín hiệu điện áp này sau đó được truyền đến ECU (bộ điều khiển trung tâm) hoặc ECM (bộ điều khiển động cơ). Dựa trên thông tin từ cảm biến bướm ga, ECU sẽ tính toán và điều chỉnh thời gian phun nhiên liệu, góc đánh lửa, và thậm chí cả hoạt động của hộp số tự động để đảm bảo tỷ lệ hòa khí lý tưởng. Điều này giúp động cơ đạt được hiệu suất tối ưu, tiết kiệm nhiên liệu và giảm thiểu khí thải độc hại. Sự chính xác của cảm biến vị trí bướm ga là yếu tố quyết định đến khả năng phản ứng của xe khi người lái tác động vào chân ga.

Cấu Tạo Chi Tiết Và Các Loại Cảm Biến Bướm Ga Phổ Biến

Trong ngành công nghiệp ô tô, sự phát triển không ngừng đã mang lại nhiều cải tiến cho các bộ phận, và cảm biến vị trí bướm ga cũng không ngoại lệ. Mặc dù có cấu tạo không quá phức tạp, cảm biến TPS hiện đại thường được thiết kế theo dạng không tiếp xúc để tăng độ bền và độ chính xác. Tùy thuộc vào công nghệ và loại xe, cấu tạo của cảm biến bướm ga có thể có những khác biệt nhỏ.

Cấu Tạo Chung Và Nguyên Lý Của Cảm Biến TPS

Về cơ bản, một cảm biến vị trí bướm ga hoạt động như một biến trở trượt, nơi điện trở thay đổi theo góc mở của bướm ga. Khi người lái nhấn chân ga, cánh bướm ga quay, và biến trở bên trong cảm biến TPS cũng thay đổi giá trị điện trở tương ứng. Sự thay đổi này được chuyển đổi thành tín hiệu điện áp và gửi về ECU. Sự chính xác của cảm biến bướm ga là cực kỳ quan trọng, bởi vì một sai số nhỏ cũng có thể dẫn đến việc ECU tính toán sai lượng nhiên liệu cần thiết.

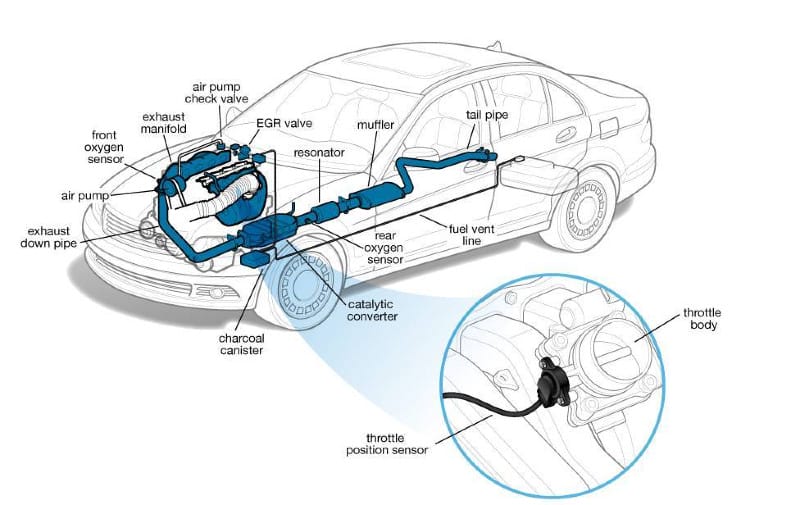

Vị trí lắp đặt của cảm biến vị trí bướm ga (TPS) trên thân bướm ga ô tô, minh họa cơ cấu hoạt động của hệ thống.

Các Loại Cảm Biến Vị Trí Bướm Ga Cụ Thể

Trong lịch sử phát triển của ô tô, đã có một số loại cảm biến vị trí bướm ga được sử dụng, mỗi loại có ưu nhược điểm riêng. Hiện nay, các nhà sản xuất thường hướng đến các thiết kế không tiếp xúc để nâng cao độ bền và độ tin cậy.

Xem Thêm Bài Viết:

Loại cảm biến tiếp điểm: Đây là một trong những loại TPS đời đầu, sử dụng các tiếp điểm vật lý như IDL (Idle – không tải) và PSW (Power Switch – công suất) để nhận diện trạng thái hoạt động của động cơ. Khi bướm ga đóng hoàn toàn, tiếp điểm IDL bật và PSW tắt, báo hiệu động cơ đang ở chế độ không tải. Ngược lại, khi bướm ga mở lớn hơn một ngưỡng nhất định (thường là trên 50%), tiếp điểm PSW sẽ bật, cho ECU biết động cơ đang hoạt động với tải nặng. Nhược điểm của loại này là dễ bị mài mòn theo thời gian do tiếp xúc vật lý.

Loại cảm biến tuyến tính: Loại này bao gồm hai thanh trượt và một điện trở, cùng với các tiếp điểm VTA (Voltage Throttle Angle) và IDL. Khi cánh bướm ga quay, tiếp điểm trượt dọc theo điện trở, tạo ra một điện áp trên cực VTA tỷ lệ thuận với góc mở của van tiết lưu. Điều này cung cấp một tín hiệu liên tục và chính xác hơn về vị trí bướm ga so với loại tiếp điểm. Khi bướm ga đóng hoàn toàn, tiếp điểm tín hiệu IDL sẽ kết nối với các cực IDL và E2, xác nhận trạng thái không tải.

Loại cảm biến phần tử Hall: Đây là công nghệ hiện đại hơn và phổ biến trong các dòng xe ngày nay. Cảm biến Hall bao gồm một mạch tích hợp (IC) được thiết kế từ các phần tử Hall và một nam châm quay được gắn trên trục bướm ga. Khi van tiết lưu mở, nam châm quay và làm thay đổi từ trường xung quanh phần tử Hall. IC Hall sẽ phát hiện sự biến đổi này và chuyển đổi thành tín hiệu điện áp trên các đầu nối VTA1 và VTA2. Tín hiệu này, thể hiện chính xác góc mở của bướm ga, được gửi đến ECU. Ưu điểm nổi bật của loại cảm biến TPS này là không có bộ phận tiếp xúc vật lý, giúp tăng tuổi thọ và độ bền, đồng thời giảm thiểu sai số do mài mòn.

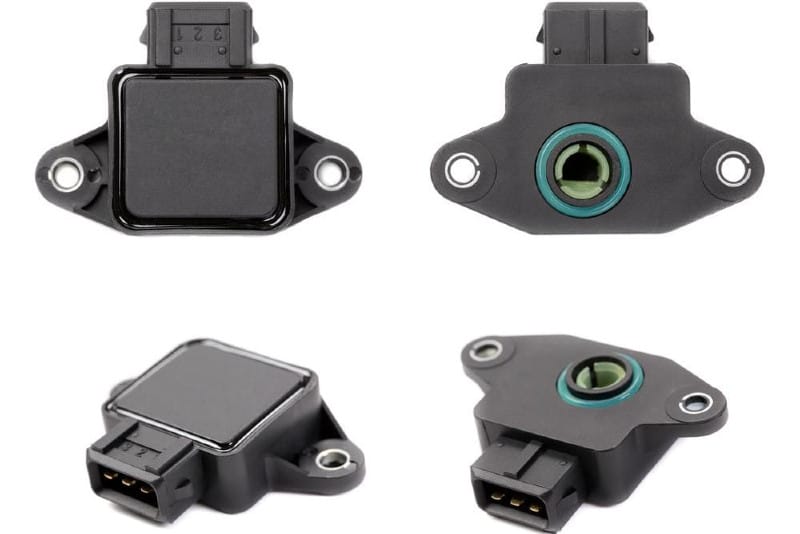

Sơ đồ kết cấu chi tiết bên trong của cảm biến vị trí bướm ga, cho thấy các thành phần điện tử và cơ khí.

Nguyên Lý Hoạt Động Của Cảm Biến Vị Trí Bướm Ga

Nguyên lý hoạt động của cảm biến vị trí bướm ga thực chất là sự chuyển đổi một chuyển động cơ học (góc quay của bướm ga) thành tín hiệu điện áp. Khi người lái đạp chân ga, cánh bướm ga sẽ mở ra, đồng thời trục của bướm ga cũng xoay. Trục này được kết nối với cảm biến TPS, khiến bộ phận biến trở bên trong cảm biến thay đổi giá trị.

Cụ thể hơn, cảm biến bướm ga thường có hai biến trở phụ trách phản hồi thông tin. Khi một trong hai biến trở thay đổi tuyến tính (tăng hoặc giảm), giá trị điện trở tổng thể của mạch cũng sẽ thay đổi. Sự thay đổi điện trở này dẫn đến sự biến thiên điện áp đầu ra của cảm biến. Điện áp này chính là “thông tin vị trí bướm ga” được truyền đến ECU. Dựa vào điện áp nhận được, ECU sẽ xác định chính xác độ mở của bướm ga và tốc độ mà nó đang mở hoặc đóng.

ECU sau đó sử dụng dữ liệu này để điều chỉnh lượng phun nhiên liệu, thời điểm đánh lửa, và áp suất tăng áp (đối với xe có turbo) nhằm duy trì tỷ lệ hòa khí không khí-nhiên liệu tối ưu. Quá trình này tạo thành một hệ thống vòng kín, nơi ECU liên tục nhận phản hồi từ cảm biến TPS và điều chỉnh hoạt động của động cơ để đạt hiệu suất tốt nhất, từ đó đảm bảo xe có thể tăng tốc mượt mà, duy trì tốc độ ổn định hoặc giảm tốc hiệu quả.

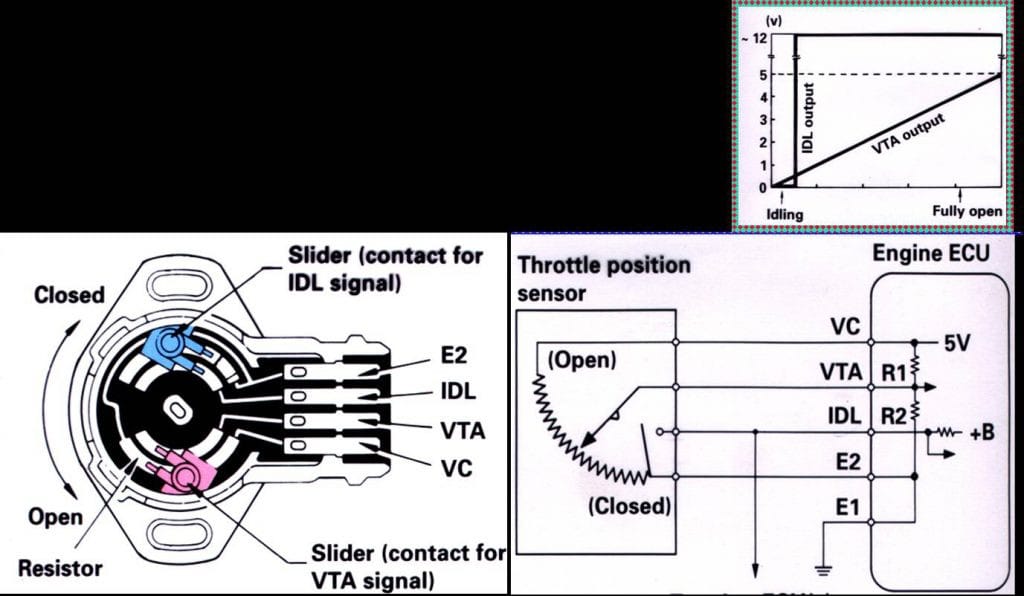

Biểu đồ mô tả nguyên lý hoạt động điện tử của cảm biến vị trí bướm ga, cách nó gửi tín hiệu về ECU.

Dấu Hiệu Nhận Biết Cảm Biến Bướm Ga Bị Hỏng

Cảm biến vị trí bướm ga phải hoạt động trong điều kiện khắc nghiệt, với nhiệt độ cao và rung động liên tục từ động cơ. Do đó, việc hư hỏng sau một thời gian sử dụng là điều khó tránh khỏi. Nhận biết sớm các dấu hiệu trục trặc của cảm biến TPS sẽ giúp chủ xe có biện pháp xử lý kịp thời, tránh những hư hại nghiêm trọng hơn cho động cơ và toàn bộ hệ thống.

Ảnh Hưởng Đến Tiêu Thụ Nhiên Liệu Và Hiệu Suất Động Cơ

Một trong những dấu hiệu phổ biến nhất của một cảm biến bướm ga lỗi là sự gia tăng đột ngột trong mức tiêu thụ nhiên liệu. Khi cảm biến TPS không hoạt động chính xác, nó có thể gửi tín hiệu sai lệch đến ECU, khiến bộ điều khiển nghĩ rằng bướm ga đang mở rộng hơn hoặc đóng hơn so với thực tế. Điều này làm cho ECU tính toán sai tỷ lệ không khí-nhiên liệu, dẫn đến việc phun quá nhiều nhiên liệu vào buồng đốt. Hậu quả là xe của bạn sẽ “ăn xăng” hoặc “ăn dầu” nhiều hơn bình thường, gây tốn kém chi phí vận hành.

Bên cạnh đó, hiệu suất động cơ cũng sẽ bị ảnh hưởng đáng kể. Dữ liệu không chính xác từ cảm biến vị trí bướm ga làm giảm khả năng kiểm soát chính xác của ECU đối với động cơ. Bạn có thể cảm thấy xe bị ì, khả năng tăng tốc kém, hoặc thậm chí là tình trạng xe bị chết máy đột ngột khi đang di chuyển hoặc khi chuyển số. Điều này không chỉ gây khó chịu mà còn tiềm ẩn nguy hiểm khi tham gia giao thông.

Đèn Kiểm Tra Động Cơ Và Tình Trạng Vận Hành Không Ổn Định

Đèn kiểm tra động cơ (Check Engine Light – CEL) bật sáng trên bảng điều khiển là một tín hiệu cảnh báo rõ ràng. Đèn này thường được kích hoạt khi hệ thống chẩn đoán trên xe (OBD-II) phát hiện mã sự cố liên quan đến cảm biến TPS. Khi cảm biến bướm ga bị lỗi hoặc hỏng, nó có thể gửi một tín hiệu điện sai lệch, không hợp lý đến ECU, khiến hệ thống ghi nhận một lỗi và bật đèn CEL để thông báo cho người lái.

Ngoài ra, động cơ có thể hoạt động không ổn định. Bạn có thể nhận thấy vòng tua máy không đều ở chế độ không tải (idle), hoặc xe bị giật cục, hụt ga khi tăng tốc. Một số trường hợp khác có thể là xe bị kẹt ở một số vòng tua nhất định hoặc hộp số tự động hoạt động không trơn tru, gặp khó khăn khi sang số. Những dấu hiệu này cho thấy cảm biến vị trí bướm ga đang cung cấp dữ liệu sai hoặc không ổn định, ảnh hưởng trực tiếp đến khả năng điều khiển của ECU và hoạt động tổng thể của xe.

Hướng Dẫn Kiểm Tra Và Chẩn Đoán Lỗi Cảm Biến TPS

Khi phát hiện các dấu hiệu hư hỏng của cảm biến vị trí bướm ga, việc kiểm tra và chẩn đoán sớm là rất quan trọng để đảm bảo khả năng vận hành và hiệu suất của ô tô. Việc này có thể được thực hiện bằng một số phương pháp cơ bản, từ thủ công đến sử dụng công nghệ chuyên dụng.

Chuẩn Bị Dụng Cụ Và Quy Trình Kiểm Tra Bằng Đồng Hồ Vạn Năng

Để kiểm tra cảm biến TPS bằng phương pháp thủ công, bạn sẽ cần một chiếc đồng hồ vạn năng kỹ thuật số (DMM) và một vài kẹp cá sấu. Quy trình kiểm tra cơ bản như sau:

Đầu tiên, hãy ngắt các kết nối điện với cảm biến vị trí bướm ga để đảm bảo an toàn. Trên thân cảm biến thường có ba dây dẫn: một dây cấp nguồn (thường là +5V hoặc +12V), một dây tín hiệu đầu ra và một dây mát. Bạn sẽ cần nối nguồn điện phù hợp vào dây cấp nguồn và dây mát của cảm biến.

Tiếp theo, sử dụng kẹp cá sấu để kết nối các dây dẫn thử nghiệm của đồng hồ vạn năng. Đặt thang đo của DMM về chế độ đo điện áp (DCV). Nối một đầu dò của DMM vào dây tín hiệu đầu ra của cảm biến TPS và đầu dò còn lại vào dây mát.

Cuối cùng, từ từ di chuyển cánh bướm ga từ vị trí đóng hoàn toàn đến vị trí mở hoàn toàn, đồng thời quan sát các thông số điện áp hiển thị trên DMM. Nếu cảm biến bướm ga hoạt động bình thường, chỉ số điện áp sẽ tăng giảm một cách đều đặn và tuyến tính theo góc mở của bướm ga, không có sự gián đoạn hay nhảy số đột ngột. Nếu có bất kỳ sự thay đổi điện áp bất thường, gián đoạn hoặc không đều, đó là dấu hiệu cho thấy cảm biến TPS đã bị hỏng và cần được thay thế.

Kiểm Tra Với Thiết Bị Chẩn Đoán Chuyên Dụng (Scan Tool)

Ngoài phương pháp thủ công, việc sử dụng scan tool (máy chẩn đoán lỗi chuyên dụng) là một cách kiểm tra cảm biến vị trí bướm ga có độ chính xác cao và nhanh chóng. Thiết bị này sẽ kết nối với cổng OBD-II của xe và đọc các dữ liệu trực tiếp từ ECU.

Khi sử dụng scan tool, bạn có thể theo dõi trực tiếp giá trị điện áp hoặc phần trăm góc mở của bướm ga theo thời gian thực. Bằng cách đạp và nhả chân ga, bạn sẽ thấy giá trị này thay đổi. Scan tool cũng có thể hiển thị các mã lỗi (DTC – Diagnostic Trouble Code) liên quan đến cảm biến TPS nếu có. Ví dụ, mã lỗi P0120 đến P0124 thường liên quan đến trục trặc của cảm biến này. Việc này giúp xác định chính xác vấn đề và nguyên nhân, rút ngắn thời gian chẩn đoán và sửa chữa.

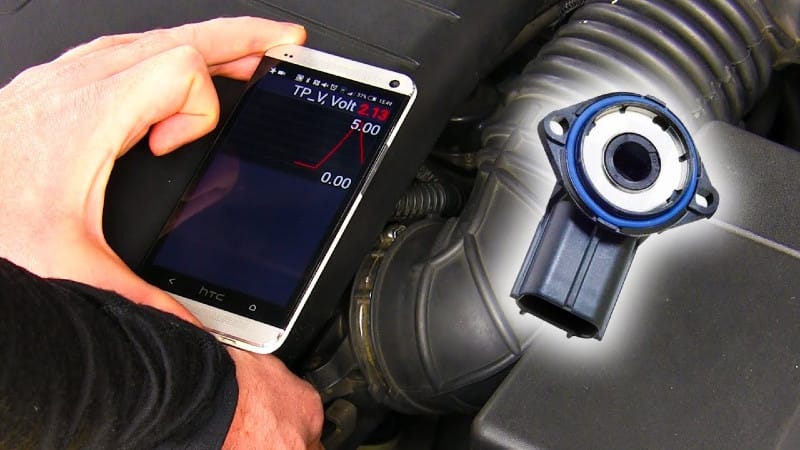

Kỹ thuật viên đang sử dụng thiết bị scan tool để kiểm tra và chẩn đoán lỗi cảm biến vị trí bướm ga (TPS) trên xe.

Phương Pháp Kiểm Tra Tùy Theo Loại Cảm Biến Vị Trí Bướm Ga

Tùy thuộc vào loại cảm biến vị trí bướm ga được lắp đặt trên xe, quy trình kiểm tra có thể có một vài điểm khác biệt để đảm bảo độ chính xác cao nhất.

Đối với cảm biến vị trí bướm ga sử dụng 2 tiếp điểm: Bạn cần kiểm tra sự kết nối giữa các chân tiếp điểm. Khi bướm ga đóng kín, tiếp điểm IDL phải được nối với chân E2 (chân mát hoặc tham chiếu), và khi chỉ cần khẽ lên ga, IDL phải ngắt kết nối với E2. Tương tự, khi bướm ga mở lớn hơn khoảng 50%, chân PSW (Power Switch) phải nối với E2, và khi bướm ga buông trở về vị trí ban đầu, PSW phải tách khỏi E2. Bất kỳ sai lệch nào đều chỉ ra lỗi.

Đối với cảm biến vị trí bướm ga cảm biến tuyến tính và Hall: Sau khi ngắt điện, hãy kiểm tra xem có nguồn cấp 5V (Vc) tại chân nguồn, chân mát và chân tín hiệu không. Điều quan trọng nhất là phải quan sát giá trị điện áp tại chân Signal thay đổi một cách tuyến tính và liên tục khi độ mở của cánh bướm ga thay đổi, không bị gián đoạn. Với cảm biến Hall, đôi khi cần kiểm tra tần số tín hiệu (PWM) thay vì chỉ điện áp.

Đối với cảm biến bướm ga loại mạch trở than: Với loại này, người dùng có thể điều chỉnh độ mở bướm ga và kiểm tra sự thay đổi điện trở giữa chân Signal với hai chân còn lại bằng DMM. Giá trị điện trở phải thay đổi một cách đều đặn và không có vùng “chết” hoặc gián đoạn. Một mạch trở than bị mòn có thể gây ra tín hiệu không ổn định.

Bảo Dưỡng Và Lời Khuyên Để Kéo Dài Tuổi Thọ Cảm Biến Bướm Ga

Cảm biến vị trí bướm ga là một bộ phận nhỏ nhưng có ảnh hưởng trực tiếp đến hiệu suất vận hành và mức tiêu thụ nhiên liệu của động cơ ô tô. Để kéo dài tuổi thọ của cảm biến TPS và toàn bộ hệ thống bướm ga, việc bảo dưỡng định kỳ và đúng cách là vô cùng cần thiết.

Thường xuyên kiểm tra và vệ sinh họng ga là một biện pháp quan trọng. Bụi bẩn, cặn carbon tích tụ có thể làm kẹt cánh bướm ga, khiến cảm biến vị trí bướm ga không thể đọc chính xác góc mở. Sử dụng dung dịch vệ sinh họng ga chuyên dụng có thể giúp loại bỏ các cặn bẩn này. Ngoài ra, việc kiểm tra các dây điện và giắc cắm liên quan đến cảm biến TPS cũng cần được thực hiện định kỳ để đảm bảo không có hiện tượng lỏng lẻo, oxy hóa hoặc đứt gãy gây nhiễu tín hiệu.

Nếu xe của bạn đã di chuyển được một quãng đường đáng kể (thường là trên 100.000 km), việc kiểm tra kỹ lưỡng cảm biến bướm ga là cần thiết, thậm chí cân nhắc thay thế nếu có dấu hiệu xuống cấp. Việc thay thế sớm một cảm biến vị trí bướm ga bị lỗi sẽ giúp bạn tránh được những hư hại lớn hơn cho động cơ và hệ thống truyền động, đồng thời tiết kiệm chi phí nhiên liệu về lâu dài. Luôn sử dụng phụ tùng chính hãng hoặc có chất lượng tương đương để đảm bảo độ bền và độ tương thích cao nhất cho chiếc xe tải van của bạn.

Câu Hỏi Thường Gặp (FAQs) Về Cảm Biến Vị Trí Bướm Ga

1. Cảm biến vị trí bướm ga (TPS) nằm ở đâu trên xe?

Cảm biến vị trí bướm ga thường được lắp đặt trực tiếp trên thân bướm ga (throttle body), gần ống góp nạp của động cơ. Bạn có thể dễ dàng tìm thấy nó bằng cách lần theo đường dẫn khí từ lọc gió đến động cơ.

2. Sự khác biệt giữa cảm biến vị trí bướm ga và cảm biến MAF là gì?

Cảm biến vị trí bướm ga đo góc mở của cánh bướm ga, tức là “yêu cầu” của người lái về công suất động cơ. Trong khi đó, cảm biến MAF (Mass Air Flow Sensor) đo lượng không khí thực tế đi vào động cơ. Cả hai đều gửi dữ liệu quan trọng về ECU để quản lý nhiên liệu và đánh lửa.

3. Có thể tự thay thế cảm biến vị trí bướm ga tại nhà không?

Việc tự thay thế cảm biến TPS có thể thực hiện được đối với những người có kiến thức cơ bản về sửa chữa ô tô và đầy đủ dụng cụ. Tuy nhiên, sau khi thay thế, có thể cần phải reset ECU hoặc hiệu chỉnh lại cảm biến bướm ga bằng thiết bị chẩn đoán chuyên dụng để đảm bảo hoạt động chính xác.

4. Chi phí thay thế cảm biến TPS khoảng bao nhiêu?

Chi phí thay thế cảm biến vị trí bướm ga có thể dao động tùy thuộc vào loại xe, thương hiệu phụ tùng và chi phí nhân công. Thông thường, chi phí dao động từ vài trăm nghìn đến hơn một triệu đồng. Nên tham khảo giá từ các gara uy tín hoặc đại lý chính hãng.

5. Tại sao cảm biến vị trí bướm ga lại dễ hỏng?

Cảm biến TPS phải chịu đựng nhiệt độ cao, rung động liên tục từ động cơ và tiếp xúc với hơi ẩm, bụi bẩn. Các loại cảm biến tiếp điểm có thể bị mòn theo thời gian. Các loại điện tử cũng có thể bị lỗi do quá nhiệt hoặc các thành phần bên trong bị hỏng.

6. Khi nào thì nên kiểm tra cảm biến bướm ga?

Nên kiểm tra cảm biến vị trí bướm ga khi bạn nhận thấy các dấu hiệu như xe tốn nhiên liệu hơn, đèn Check Engine bật sáng, động cơ hoạt động không ổn định, xe bị ì hoặc khó tăng tốc, hoặc khi vòng tua máy không đều ở chế độ không tải.

7. Việc lái xe với cảm biến TPS bị hỏng có an toàn không?

Lái xe với cảm biến vị trí bướm ga bị hỏng không an toàn và không được khuyến khích. Nó có thể dẫn đến hiệu suất động cơ kém, tăng nguy cơ chết máy đột ngột, làm giảm khả năng kiểm soát xe và có thể gây hư hại thêm cho các bộ phận khác của động cơ do hỗn hợp nhiên liệu không chính xác.

8. Làm thế nào để phân biệt giữa lỗi cảm biến bướm ga và các lỗi động cơ khác?

Các triệu chứng của lỗi cảm biến TPS có thể tương tự với các lỗi khác. Cách tốt nhất để phân biệt là sử dụng máy chẩn đoán (scan tool) để đọc mã lỗi và kiểm tra dữ liệu hoạt động của cảm biến vị trí bướm ga theo thời gian thực.

Việc hiểu rõ về cảm biến vị trí bướm ga và tầm quan trọng của nó là cực kỳ cần thiết cho mỗi chủ xe, đặc biệt là những người đang sử dụng xe tải van để đảm bảo hiệu suất vận hành tối ưu. Việc theo dõi, bảo dưỡng định kỳ và kịp thời khắc phục các dấu hiệu hư hỏng của cảm biến TPS sẽ giúp kéo dài tuổi thọ động cơ, tiết kiệm chi phí nhiên liệu và đảm bảo an toàn trên mọi hành trình cùng Xe Tải Van.
