Cấu Tạo Của Ly Hợp Ô Tô: Giải Mã Cơ Chế Hoạt Động

Trang Chủ / Blog / Cấu Tạo Của Ly Hợp Ô Tô: Giải Mã Cơ Chế Hoạt Động

Ly hợp là một thành phần không thể thiếu trong hệ thống truyền động của nhiều dòng xe, đặc biệt là các loại xe tải van. Nó đóng vai trò then chốt trong việc kiểm soát và truyền momen xoắn từ động cơ đến hộp số, giúp xe chuyển động mượt mà và hiệu quả. Việc hiểu rõ cấu tạo của ly hợp sẽ giúp bạn bảo dưỡng và sử dụng xe bền bỉ hơn.

Ly Hợp Là Gì? Vai Trò Quan Trọng Trong Xe Tải Van

Ly hợp, còn gọi là côn xe hoặc clutch, là một bộ phận cơ khí được thiết kế để kết nối hoặc ngắt kết nối trục khuỷu của động cơ với trục dẫn động của hộp số. Chức năng chính của bộ phận này là cho phép người lái chuyển số một cách êm ái, dừng xe mà không làm chết máy động cơ, và khởi hành xe một cách nhẹ nhàng. Đối với các dòng xe tải van, nơi tải trọng và khả năng vận hành linh hoạt là yếu tố quan trọng, một hệ thống ly hợp hoạt động tốt càng trở nên thiết yếu.

Khi người lái đạp bàn đạp ly hợp, cơ cấu này sẽ tạm thời ngắt kết nối giữa động cơ và hộp số, cho phép hộp số thay đổi tỷ số truyền mà không gây sốc cho hệ thống truyền động. Ngược lại, khi nhả bàn đạp, ly hợp sẽ dần dần kết nối lại, truyền momen xoắn từ động cơ sang hộp số và cuối cùng là đến các bánh xe, giúp xe di chuyển. Sự phối hợp nhịp nhàng giữa các bộ phận trong hệ thống ly hợp đảm bảo hiệu suất vận hành tối ưu cho xe.

Tổng Quan Về Các Bộ Phận Cấu Thành Ly Hợp

Để hiểu rõ hơn về cấu tạo của ly hợp, chúng ta có thể chia nó thành ba nhóm bộ phận chính, mỗi nhóm đảm nhiệm một chức năng riêng biệt nhưng lại có mối liên hệ mật thiết với nhau trong quá trình vận hành của xe. Sự phối hợp ăn ý giữa các thành phần này là chìa khóa cho một bộ ly hợp hoạt động hiệu quả và bền bỉ.

Nhóm Bộ Phận Chủ Động: Nguồn Gốc Lực Ép

Nhóm bộ phận chủ động bao gồm các chi tiết trực tiếp nhận lực từ động cơ và tạo ra lực ép cần thiết để truyền momen xoắn. Các thành phần chính trong nhóm này là bánh đà của động cơ, vỏ ly hợp, và mâm ép cùng với lò xo đĩa. Bánh đà không chỉ là nơi gắn kết các bộ phận ly hợp mà còn giúp làm phẳng các xung động từ động cơ. Vỏ ly hợp là lớp vỏ bảo vệ và là giá đỡ cho các chi tiết khác, trong khi mâm ép và lò xo đĩa tạo ra lực ép mạnh mẽ để ép đĩa ma sát vào bánh đà.

Nhóm Bộ Phận Bị Động: Tiếp Nhận Lực Truyền Động

Nhóm bị động là phần tiếp nhận momen xoắn từ động cơ thông qua lực ép của nhóm chủ động. Thành phần trung tâm của nhóm này là đĩa ma sát, thường được gọi là lá côn. Đĩa ma sát có nhiệm vụ tạo ra lực bám dính cần thiết với bánh đà và mâm ép để truyền lực. Trục sơ cấp của hộp số, hay còn gọi là trục bị động, là nơi đĩa ma sát được gắn vào và chịu trách nhiệm dẫn momen xoắn đã được truyền tải đến các bánh răng trong hộp số.

Cơ Cấu Điều Khiển: Linh Hồn Của Sự Vận Hành

Cơ cấu điều khiển là “bộ não” của hệ thống ly hợp, cho phép người lái kiểm soát việc đóng hoặc ngắt ly hợp theo ý muốn. Nhóm này bao gồm bàn đạp ly hợp trong khoang lái, hệ thống dẫn động (có thể là cơ khí thông qua cần đẩy, thanh nối, hoặc thủy lực thông qua xi lanh chính và xi lanh con), và vòng bi cắt. Mỗi khi bàn đạp được nhấn, cơ cấu điều khiển sẽ tác động lên vòng bi cắt, từ đó làm dịch chuyển mâm ép và giải phóng đĩa ma sát, ngắt kết nối truyền động.

Xem Thêm Bài Viết:

Chi Tiết Cấu Tạo Của Ly Hợp: Từng Thành Phần Giải Mã

Để có cái nhìn sâu sắc hơn về cấu tạo của ly hợp, chúng ta sẽ đi vào phân tích chi tiết từng bộ phận, hiểu rõ chức năng và tầm quan trọng của chúng trong tổng thể hệ thống truyền động của xe ô tô, đặc biệt là trên các dòng xe tải van.

Bánh Đà: Nền Tảng Chắc Chắn

Bánh đà là một bộ phận không thuộc ly hợp nhưng là điểm tựa vững chắc cho toàn bộ hệ thống. Nó được gắn chặt vào trục khuỷu của động cơ và có bề mặt phẳng, nhẵn để tạo ra bề mặt ma sát lý tưởng cho đĩa ly hợp. Chức năng chính của bánh đà là tạo ra momen quán tính khối lượng lớn, giúp làm ổn định tốc độ quay của trục khuỷu và giảm thiểu rung động từ động cơ. Hơn nữa, nó còn được thiết kế để chịu được lượng nhiệt lớn sinh ra trong quá trình ma sát.

Đĩa Ma Sát (Lá Côn): Trái Tim Của Sự Truyền Lực

Đĩa ma sát, hay còn gọi là lá côn, là một trong những bộ phận quan trọng nhất trong cấu tạo của ly hợp. Nó có hình tròn, mỏng, thường được làm từ thép và được phủ vật liệu ma sát ở cả hai mặt. Vật liệu ma sát này thường là hỗn hợp của sợi thủy tinh, sợi đồng, nhựa tổng hợp và các chất phụ gia khác, có khả năng chịu nhiệt cao và hệ số ma sát ổn định. Đĩa ma sát được gắn trên trục sơ cấp của hộp số thông qua các then hoa, cho phép nó trượt dọc trục và quay cùng với trục. Khi ly hợp đóng, đĩa ma sát bị kẹp chặt giữa bánh đà và mâm ép, truyền momen xoắn từ động cơ sang hộp số.

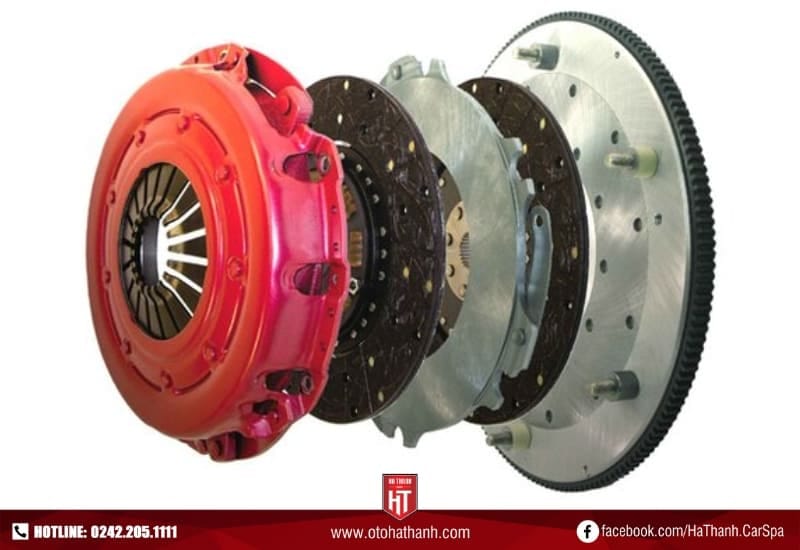

Cấu tạo chung của bộ ly hợp ô tô với các thành phần chính

Mâm Ép (Bàn Ép) và Lò Xo Đĩa: Lực Nén Quyết Định

Mâm ép, hay còn gọi là bàn ép, là một đĩa kim loại nặng nằm đối diện với bánh đà, kẹp chặt đĩa ma sát ở giữa. Lực ép lên đĩa ma sát được tạo ra bởi hệ thống lò xo. Trong các ly hợp hiện đại, lò xo đĩa (lò xo màng) là phổ biến nhất. Lò xo đĩa có hình dạng như một đĩa côn với các khe cắt xuyên tâm, hoạt động như một hệ thống đòn bẩy. Khi ly hợp được nhả (đóng), lò xo này tạo ra lực ép mạnh mẽ lên mâm ép, ép chặt đĩa ma sát vào bánh đà. Khi ly hợp được ngắt (mở), lực tác động từ bàn đạp sẽ làm thay đổi trạng thái của lò xo đĩa, giải phóng áp lực lên mâm ép.

Trục Sơ Cấp (Trục Bị Động): Dẫn Động Đến Hộp Số

Trục sơ cấp là trục đầu vào của hộp số, được nối với đĩa ma sát thông qua các rãnh then hoa. Chức năng chính của trục này là tiếp nhận momen xoắn từ đĩa ma sát và truyền nó vào các bộ bánh răng trong hộp số để thay đổi tỷ số truyền. Trục sơ cấp thường được làm từ thép chịu lực cao để đảm bảo độ bền và khả năng chịu tải trong mọi điều kiện vận hành.

Cơ Cấu Ngắt Ly Hợp: Giải Phóng Sức Mạnh

Cơ cấu ngắt ly hợp là tập hợp các bộ phận cho phép người lái điều khiển việc đóng mở ly hợp. Nó bao gồm bàn đạp ly hợp, hệ thống xi lanh chính và xi lanh con (đối với hệ thống thủy lực), và vòng bi cắt.

Bàn đạp ly hợp: Là điểm tiếp xúc đầu tiên giữa người lái và hệ thống ly hợp. Khi bàn đạp được nhấn, nó khởi động chuỗi hoạt động của cơ cấu ngắt.
Xi lanh chính: Nằm gần bàn đạp, chuyển đổi lực cơ học từ bàn đạp thành áp suất thủy lực trong hệ thống.
Xi lanh cắt (xi lanh con): Nằm gần ly hợp, nhận áp suất thủy lực từ xi lanh chính và chuyển đổi ngược lại thành lực cơ học để tác động lên vòng bi cắt.
Vòng bi cắt: Là một chi tiết quan trọng, có nhiệm vụ truyền lực từ xi lanh con đến lò xo đĩa. Khi vòng bi cắt di chuyển, nó đẩy vào các đầu lò xo đĩa, làm lò xo biến dạng, giải phóng lực ép lên mâm ép và từ đó ngắt kết nối ly hợp.

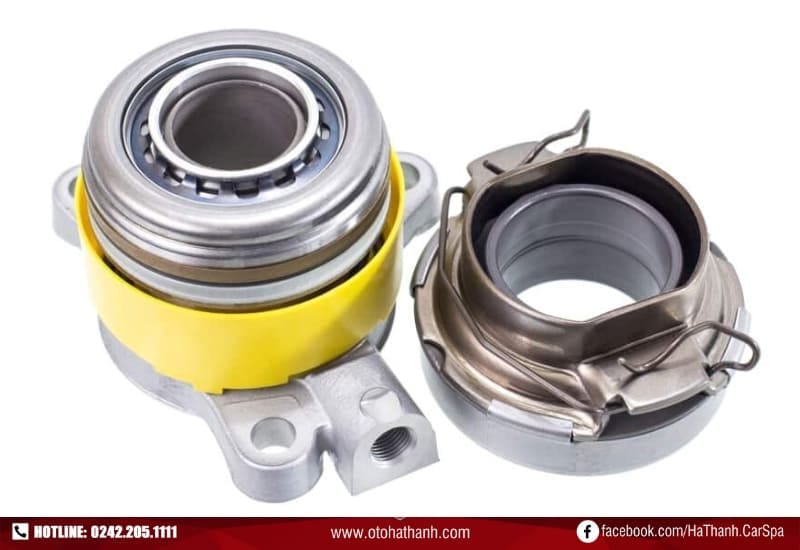

Chi tiết vòng bi cắt ly hợp hỗ trợ quá trình ngắt kết nối

Nguyên Lý Hoạt Động Chung Của Ly Hợp

Hiểu rõ nguyên lý hoạt động của ly hợp giúp chúng ta hình dung cách các bộ phận trong cấu tạo của ly hợp phối hợp nhịp nhàng. Khi người lái không đạp bàn đạp ly hợp, lò xo đĩa sẽ tạo ra lực ép mạnh mẽ, đẩy mâm ép kẹp chặt đĩa ma sát vào bề mặt của bánh đà. Lúc này, momen xoắn từ động cơ sẽ được truyền hoàn toàn qua đĩa ma sát, trục sơ cấp và vào hộp số, khiến xe di chuyển. Đây là trạng thái ly hợp “đóng” hoặc “hợp”.

Khi người lái đạp bàn đạp ly hợp, lực tác động sẽ được truyền qua hệ thống dẫn động (cơ khí hoặc thủy lực) đến vòng bi cắt. Vòng bi cắt sẽ di chuyển, đẩy vào các cánh của lò xo đĩa. Khi các cánh lò xo bị ép vào, phần rìa ngoài của lò xo (nơi tiếp xúc với mâm ép) sẽ nhả ra, làm giảm hoặc loại bỏ hoàn toàn lực ép lên mâm ép. Điều này khiến đĩa ma sát không còn bị kẹp chặt giữa bánh đà và mâm ép, tạo ra một khoảng trống và ngắt kết nối giữa động cơ và hộp số. Đây là trạng thái ly hợp “mở” hoặc “ly”. Trong trạng thái này, động cơ vẫn hoạt động nhưng không truyền lực tới bánh xe, cho phép người lái sang số hoặc dừng xe mà không sợ chết máy.

Các Yếu Tố Ảnh Hưởng Đến Hiệu Suất Ly Hợp

Hiệu suất của ly hợp không chỉ phụ thuộc vào cấu tạo của ly hợp mà còn bị ảnh hưởng bởi nhiều yếu tố khác trong quá trình vận hành. Một trong số đó là thói quen lái xe. Việc nhả côn đột ngột, giữ côn lâu khi lên dốc, hoặc đạp côn không hết hành trình đều có thể làm tăng mài mòn đĩa ma sát và giảm tuổi thọ của toàn bộ hệ thống. Thêm vào đó, nhiệt độ cũng đóng vai trò quan trọng; quá nhiệt do ma sát liên tục có thể làm hỏng vật liệu ma sát và biến dạng các chi tiết kim loại.

Loại vật liệu chế tạo đĩa ma sát cũng ảnh hưởng đáng kể. Các vật liệu chất lượng cao có khả năng chịu nhiệt và ma sát tốt hơn, cho phép ly hợp hoạt động ổn định trong điều kiện khắc nghiệt. Tải trọng xe là một yếu tố không thể bỏ qua, đặc biệt với các dòng xe tải van. Việc thường xuyên chở quá tải sẽ đặt áp lực lớn hơn lên ly hợp, đòi hỏi nó phải làm việc vất vả hơn để truyền momen xoắn, từ đó rút ngắn tuổi thọ của các bộ phận.

Bảo Dưỡng Ly Hợp Đúng Cách Để Tăng Tuổi Thọ Xe

Để đảm bảo ly hợp hoạt động bền bỉ và hiệu quả, việc bảo dưỡng định kỳ là cực kỳ quan trọng. Kiểm tra và thay thế dầu thủy lực ly hợp (nếu có) theo khuyến nghị của nhà sản xuất giúp hệ thống dẫn động hoạt động trơn tru. Đối với các dòng xe tải van thường xuyên di chuyển đường dài hoặc chở nặng, việc kiểm tra độ mòn của đĩa ma sát và tình trạng của mâm ép, lò xo đĩa là cần thiết sau mỗi khoảng 50.000 đến 100.000 km, tùy thuộc vào điều kiện sử dụng.

Kiểm tra và bôi trơn vòng bi cắt cũng là một phần không thể thiếu. Vòng bi cắt cần được bôi mỡ đầy đủ để tránh tiếng ồn và mài mòn sớm. Khi phát hiện các dấu hiệu như bàn đạp ly hợp bị cứng, có tiếng kêu lạ khi đạp côn, hoặc xe bị trượt côn (động cơ tăng vòng tua nhưng xe không tăng tốc tương ứng), cần đưa xe đến các trung tâm bảo dưỡng uy tín để được kiểm tra và sửa chữa kịp thời. Việc phát hiện sớm và khắc phục các vấn đề liên quan đến cấu tạo của ly hợp sẽ giúp bạn tiết kiệm chi phí sửa chữa lớn trong tương lai và đảm bảo an toàn khi vận hành.

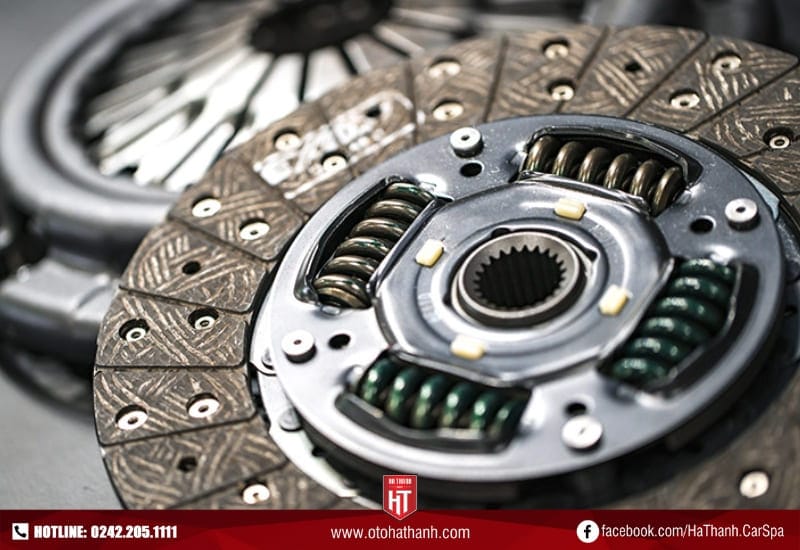

Sơ đồ phân loại các loại ly hợp thường dùng trên xe ô tô

Các Loại Ly Hợp Thường Gặp Trên Ô Tô

Ngoài việc tìm hiểu về cấu tạo của ly hợp, việc phân loại ly hợp cũng giúp chúng ta có cái nhìn toàn diện hơn về sự đa dạng và phát triển của công nghệ này trong ngành ô tô. Có nhiều cách để phân loại ly hợp dựa trên các tiêu chí khác nhau.

Ly Hợp Theo Phương Thức Truyền Momen Xoắn

Dựa trên cách thức momen xoắn được truyền đi, ly hợp có thể được phân loại thành:

Ly hợp ma sát: Loại phổ biến nhất, sử dụng lực ma sát giữa các đĩa để truyền lực.
Ly hợp thủy lực: Truyền lực thông qua chất lỏng, thường thấy trong các hệ thống truyền động tự động.
Ly hợp điện từ: Sử dụng lực từ trường để kết nối hoặc ngắt truyền động.
Ly hợp liên hợp: Kết hợp nhiều phương thức truyền lực khác nhau.

Ly Hợp Theo Phương Pháp Tạo Lực Ép

Phương pháp tạo ra lực ép lên đĩa ma sát cũng là một tiêu chí phân loại quan trọng:

Ly hợp lò xo: Sử dụng các lò xo để tạo lực ép (có thể là lò xo trụ hoặc lò xo đĩa).
Ly hợp ly tâm: Lực ép được tạo ra dựa trên nguyên lý lực ly tâm khi động cơ quay.
Ly hợp nửa ly tâm: Kết hợp cả lò xo và lực ly tâm để điều chỉnh lực ép.

Ly Hợp Theo Phương Pháp Dẫn Động

Cách thức mà ly hợp được kích hoạt để ngắt hoặc đóng cũng tạo nên sự khác biệt:

Ly hợp dẫn động cơ khí: Sử dụng hệ thống cáp và cần đẩy để điều khiển.
Ly hợp dẫn động thủy lực: Sử dụng hệ thống xi lanh chính và xi lanh con với dầu thủy lực.
Ly hợp tự động thủy lực: Tự động điều khiển bằng thủy lực mà không cần bàn đạp.

Ly Hợp Theo Phương Pháp Điều Khiển

Về mặt điều khiển, ly hợp có thể là:

Điều khiển thủ công: Người lái trực tiếp điều khiển bằng bàn đạp.
Điều khiển tự động: Hệ thống điện tử hoặc thủy lực tự động điều khiển ly hợp.

Ly Hợp Theo Trạng Thái Làm Việc

Dựa trên trạng thái cơ bản khi không có tác động, ly hợp được chia thành:

Ly hợp đóng: Trạng thái mặc định là đóng (truyền lực).
Ly hợp mở: Trạng thái mặc định là mở (ngắt lực).

Câu Hỏi Thường Gặp (FAQs) Về Cấu Tạo Của Ly Hợp

1. Ly hợp ô tô có bao nhiêu bộ phận chính?

Cấu tạo của ly hợp trên ô tô bao gồm ba phần chính: phần chủ động (bánh đà, mâm ép, lò xo đĩa), phần bị động (đĩa ma sát, trục sơ cấp) và cơ cấu điều khiển (bàn đạp, xi lanh chính, xi lanh con, vòng bi cắt).

2. Chức năng chính của đĩa ma sát trong ly hợp là gì?

Đĩa ma sát (lá côn) có chức năng tiếp nhận và truyền momen xoắn từ động cơ đến hộp số thông qua lực ma sát với bánh đà và mâm ép. Nó cho phép truyền lực êm dịu và ngắt kết nối khi cần thiết.

3. Khi nào cần thay thế đĩa ma sát?

Đĩa ma sát cần được thay thế khi bị mòn quá giới hạn cho phép, có dấu hiệu trượt côn (động cơ tăng vòng tua nhưng xe không tăng tốc), có mùi khét hoặc bàn đạp ly hợp bị cứng. Tuổi thọ trung bình của đĩa ma sát khoảng 50.000 – 150.000 km tùy thói quen lái và điều kiện vận hành.

4. Vòng bi cắt ly hợp có vai trò gì?

Vòng bi cắt ly hợp có vai trò truyền lực từ cơ cấu điều khiển (xi lanh con) đến lò xo đĩa để thay đổi lực ép lên mâm ép, từ đó ngắt hoặc đóng kết nối giữa động cơ và hộp số.

5. Tại sao cần bảo dưỡng hệ thống ly hợp định kỳ?

Bảo dưỡng định kỳ giúp phát hiện sớm các hư hỏng, đảm bảo các bộ phận hoạt động trơn tru, kéo dài tuổi thọ của ly hợp, và quan trọng nhất là đảm bảo an toàn khi lái xe, đặc biệt đối với các xe tải van thường xuyên chở tải nặng.

6. Sự khác biệt giữa ly hợp dẫn động cơ khí và thủy lực là gì?

Ly hợp dẫn động cơ khí sử dụng hệ thống cáp hoặc thanh nối để truyền lực từ bàn đạp. Ly hợp dẫn động thủy lực sử dụng áp suất dầu trong xi lanh chính và xi lanh con để tác động, thường mang lại cảm giác đạp nhẹ nhàng và chính xác hơn.

7. Điều gì xảy ra nếu ly hợp bị trượt?

Khi ly hợp bị trượt, đĩa ma sát không thể kẹp chặt hoàn toàn giữa bánh đà và mâm ép. Điều này dẫn đến việc momen xoắn từ động cơ không được truyền tải đầy đủ đến hộp số, gây ra hiện tượng xe yếu đi, tăng tốc kém, động cơ gầm rú nhưng xe không tăng tốc tương ứng, và có thể phát ra mùi khét do ma sát quá mức.

8. Ly hợp có thể ảnh hưởng đến mức tiêu thụ nhiên liệu không?

Có. Một ly hợp bị mòn hoặc hoạt động không hiệu quả có thể gây trượt, làm động cơ phải làm việc nhiều hơn để đạt được cùng một tốc độ, dẫn đến tăng mức tiêu thụ nhiên liệu.

9. Bánh đà có phải là một phần của ly hợp không?

Bánh đà không phải là một bộ phận trực tiếp của ly hợp, nhưng nó là nền tảng mà ly hợp được gắn vào và là một bề mặt ma sát quan trọng cho đĩa ma sát. Do đó, nó là một phần không thể thiếu trong hệ thống hoạt động của ly hợp.

10. Liệu ly hợp tự động có bền hơn ly hợp thủ công không?

Độ bền của ly hợp tự động hay thủ công phụ thuộc vào nhiều yếu tố như chất lượng sản xuất, thói quen lái, và chế độ bảo dưỡng. Tuy nhiên, ly hợp tự động thường ít chịu ảnh hưởng bởi lỗi người lái hơn, đôi khi có thể dẫn đến tuổi thọ cao hơn trong một số trường hợp.

Với những thông tin chi tiết về cấu tạo của ly hợp cùng các yếu tố liên quan, hy vọng quý độc giả của Xe Tải Van đã có cái nhìn tổng quan và sâu sắc hơn về bộ phận quan trọng này. Việc hiểu rõ cấu tạo và nguyên lý hoạt động không chỉ giúp bạn sử dụng xe hiệu quả mà còn chủ động hơn trong việc bảo dưỡng, giữ cho chiếc Xe Tải Van của mình luôn bền bỉ trên mọi hành trình.
