Cấu Tạo Động Cơ Xe Máy: Hiểu Rõ Nguồn Sức Mạnh

Trang Chủ / Blog / Cấu Tạo Động Cơ Xe Máy: Hiểu Rõ Nguồn Sức Mạnh

Xe máy đã trở thành phương tiện di chuyển quen thuộc, gắn bó mật thiết với cuộc sống hàng ngày của hàng triệu người Việt. Tuy nhiên, không phải ai cũng thật sự hiểu rõ về cấu tạo động cơ xe máy – trái tim của mỗi chiếc xe. Bài viết này của Xe Tải Van sẽ đi sâu khám phá các thành phần cơ bản và nguyên lý hoạt động của khối động cơ, giúp bạn có cái nhìn toàn diện hơn về cỗ máy kỳ diệu này.

Tổng Quan Về Cấu Tạo Động Cơ Xe Máy

Động cơ xe máy là bộ phận phức tạp nhưng vô cùng quan trọng, quyết định khả năng vận hành, hiệu suất và độ bền của chiếc xe. Nó chuyển đổi năng lượng hóa học từ nhiên liệu (xăng) thành cơ năng, tạo ra chuyển động quay để đưa xe tiến về phía trước. Một khối động cơ hiện đại thường bao gồm hàng trăm chi tiết nhỏ, hoạt động đồng bộ để thực hiện chu trình đốt cháy nhiên liệu hiệu quả nhất. Việc nắm vững cấu tạo động cơ xe máy không chỉ giúp bạn sử dụng xe đúng cách mà còn hỗ trợ việc bảo dưỡng, sửa chữa định kỳ, kéo dài tuổi thọ cho “xế yêu”.

Các Bộ Phận Chính Trong Động Cơ Xe Máy

Một động cơ xe máy được hình thành từ nhiều bộ phận chính, mỗi bộ phận đảm nhiệm một vai trò cụ thể và không thể thiếu. Sự phối hợp nhịp nhàng giữa chúng tạo nên nguồn sức mạnh bền bỉ cho phương tiện. Chúng ta sẽ cùng tìm hiểu chi tiết hơn về các thành phần cốt lõi này, từ đó hiểu rõ hơn về cấu trúc máy tổng thể.

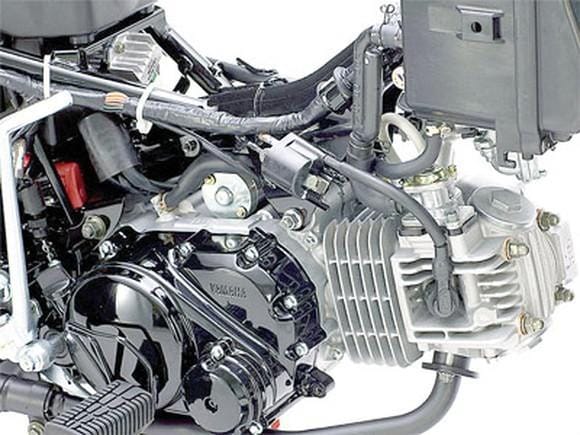

Động cơ xe máy, bộ phận quan trọng

Xy-lanh và Piston: Trái Tim Của Động Cơ

Xy-lanh, thường được gọi là lòng xi-lanh, là một ống hình trụ nơi piston di chuyển lên xuống. Piston là một khối kim loại hình trụ, gắn với thanh truyền, di chuyển tịnh tiến bên trong xy-lanh dưới tác động của quá trình đốt cháy nhiên liệu. Phần đỉnh piston cùng với thành xy-lanh và nắp quy lát tạo thành buồng đốt, nơi diễn ra quá trình cháy nổ mạnh mẽ. Sự kín khít giữa piston và xy-lanh, nhờ các vòng bạc piston, là yếu tố then chốt để đảm bảo áp suất nén và áp suất cháy không bị thất thoát, tối ưu hóa hiệu suất của động cơ.

Trục Khuỷu và Thanh Truyền: Chuyển Động Quan Trọng

Thanh truyền (tay biên) có nhiệm vụ kết nối piston với trục khuỷu. Khi piston chuyển động tịnh tiến (lên-xuống) trong xy-lanh dưới áp lực của khí cháy, thanh truyền sẽ chuyển đổi chuyển động tịnh tiến này thành chuyển động quay tròn của trục khuỷu. Trục khuỷu là bộ phận chính truyền lực quay đến hộp số và bánh xe thông qua hệ thống truyền động. Đây là một chi tiết chịu tải trọng lớn, yêu cầu độ chính xác cao trong gia công để đảm bảo sự cân bằng và độ bền cho toàn bộ cấu tạo động cơ xe máy.

Hệ Thống Supap và Trục Cam: Điều Khiển Dòng Khí

Hệ thống supap (còn gọi là van) đóng vai trò điều khiển quá trình nạp hỗn hợp nhiên liệu-không khí vào buồng đốt và xả khí thải ra ngoài. Trong động cơ 4 thì thường có ít nhất hai supap: một supap nạp và một supap xả. Trục cam, được dẫn động từ trục khuỷu thông qua xích cam hoặc dây đai, có các vấu cam được thiết kế đặc biệt để mở và đóng các supap đúng thời điểm trong chu trình hoạt động của động cơ. Sự chính xác của hệ thống này ảnh hưởng trực tiếp đến hiệu suất đốt cháy và lượng khí thải.

Xem Thêm Bài Viết:

Buồng Đốt và Bugi: Nơi Sinh Công

Buồng đốt là không gian kín nằm phía trên đỉnh piston khi piston ở điểm chết trên (ĐCT), nơi hỗn hợp nhiên liệu và không khí được nén và đốt cháy. Bugi (nến điện) là bộ phận tạo ra tia lửa điện mạnh mẽ để đốt cháy hỗn hợp này dưới áp suất cao. Vị trí và thời điểm đánh lửa của bugi cần được tối ưu hóa để quá trình cháy diễn ra hoàn hảo nhất, sinh ra công suất lớn nhất cho động cơ. Thiết kế buồng đốt có ảnh hưởng đáng kể đến hiệu quả đốt cháy, mức tiêu thụ nhiên liệu và lượng khí thải của xe.

Hệ Thống Bôi Trơn: Bảo Vệ Động Cơ

Hệ thống bôi trơn sử dụng dầu nhớt để giảm ma sát giữa các bộ phận chuyển động bên trong động cơ, như piston, xy-lanh, trục khuỷu, trục cam và các ổ đỡ. Dầu nhớt không chỉ giúp giảm mài mòn mà còn tản nhiệt, làm sạch các cặn bẩn và ngăn chặn ăn mòn. Một hệ thống bôi trơn hiệu quả là yếu tố sống còn để đảm bảo tuổi thọ và hoạt động ổn định của động cơ xe máy. Hầu hết các xe máy hiện đại sử dụng bơm dầu để tuần hoàn dầu nhớt đến mọi ngóc ngách cần thiết.

Hệ Thống Làm Mát: Giữ Nhiệt Độ Ổn Định

Quá trình đốt cháy nhiên liệu trong buồng đốt tạo ra lượng nhiệt cực lớn, có thể lên đến hàng nghìn độ C. Để động cơ không bị quá nhiệt dẫn đến hư hỏng, hệ thống làm mát là điều cần thiết. Có hai loại hệ thống làm mát chính: làm mát bằng không khí (sử dụng các cánh tản nhiệt trên xy-lanh và nắp quy lát để gió đi qua) và làm mát bằng dung dịch (sử dụng nước làm mát tuần hoàn qua các kênh bên trong động cơ và tản nhiệt qua két nước). Duy trì nhiệt độ hoạt động lý tưởng giúp động cơ hoạt động hiệu quả và bền bỉ hơn.

Phân Loại Động Cơ Xe Máy Phổ Biến

Trên thị trường hiện nay, có nhiều loại động cơ xe máy khác nhau, mỗi loại có những đặc điểm và ưu nhược điểm riêng. Việc hiểu rõ các loại khối động cơ này sẽ giúp bạn lựa chọn chiếc xe phù hợp với nhu cầu sử dụng và phong cách lái của mình.

Động Cơ 2 Thì: Đặc Điểm Và Ứng Dụng

Động cơ 2 thì thực hiện toàn bộ chu trình sinh công (nạp, nén, nổ, xả) chỉ trong hai hành trình của piston và một vòng quay của trục khuỷu. Loại động cơ này thường có cấu tạo đơn giản hơn, nhẹ hơn và dễ đạt công suất cao ở vòng tua lớn so với động cơ 4 thì cùng dung tích. Tuy nhiên, chúng thường tiêu thụ nhiên liệu nhiều hơn, thải ra khói trắng (do dầu bôi trơn được pha lẫn vào nhiên liệu và đốt cháy), và có tiếng ồn lớn hơn. Ngày nay, động cơ 2 thì ít được sử dụng trên xe máy phổ thông mà chủ yếu xuất hiện ở các dòng xe địa hình chuyên nghiệp, xe đua hoặc các thiết bị cầm tay nhỏ.

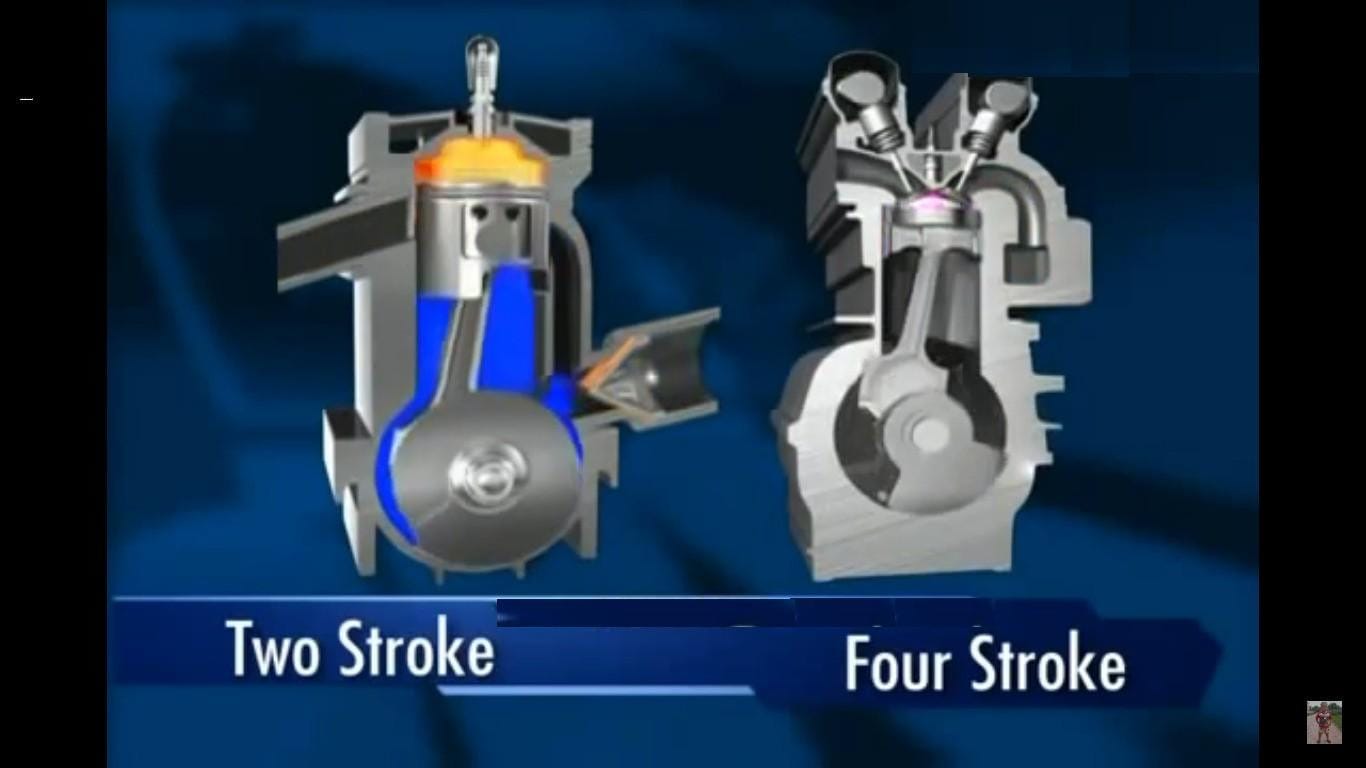

Sơ đồ nguyên lý hoạt động của động cơ 2 thì

Động Cơ 4 Thì: Công Nghệ Ưu Việt Hiện Nay

Động cơ 4 thì là loại phổ biến nhất trên các dòng xe máy hiện đại, từ xe số, xe tay ga đến xe côn tay. Chu trình hoạt động của nó bao gồm bốn hành trình piston (nạp, nén, nổ, xả) và hai vòng quay của trục khuỷu. Động cơ 4 thì nổi bật với hiệu suất nhiên liệu tốt hơn, ít khí thải hơn, tiếng ồn thấp hơn và độ bền cao hơn. Mặc dù cấu tạo phức tạp hơn và có trọng lượng lớn hơn một chút so với động cơ 2 thì, nhưng những ưu điểm về hiệu quả và thân thiện môi trường đã khiến nó trở thành tiêu chuẩn cho ngành công nghiệp xe máy toàn cầu.

Động Cơ Phun Xăng Điện Tử (Fi): Hiệu Quả Tối Ưu

Công nghệ phun xăng điện tử (Fuel Injection – Fi) không phải là một loại động cơ riêng biệt mà là một hệ thống cung cấp nhiên liệu tiên tiến được tích hợp vào động cơ 4 thì. Thay vì sử dụng bộ chế hòa khí truyền thống, hệ thống Fi dùng cảm biến điện tử để đo lường lượng không khí nạp vào và điều khiển kim phun xăng phun chính xác lượng nhiên liệu cần thiết vào buồng đốt. Điều này giúp tối ưu hóa quá trình đốt cháy, giảm tiêu hao nhiên liệu (có thể tiết kiệm từ 15-30% so với xe dùng bộ chế hòa khí), giảm khí thải, và giúp xe khởi động dễ dàng hơn trong mọi điều kiện thời tiết. Hầu hết các xe máy mới ra mắt đều được trang bị công nghệ này.

Nguyên Lý Hoạt Động Của Động Cơ Xe Máy

Để hiểu sâu hơn về cấu tạo động cơ xe máy, chúng ta cần nắm rõ nguyên lý hoạt động của chúng. Mặc dù có hai loại động cơ chính là 2 thì và 4 thì, nhưng mục tiêu chung của chúng là biến năng lượng hóa học thành cơ năng để vận hành xe.

Chu Trình Hoạt Động Của Động Cơ 2 Thì

Trong động cơ 2 thì, chu trình hoạt động diễn ra trong hai hành trình của piston. Khi piston đi lên, nó tạo ra chân không dưới đáy xy-lanh để hút hỗn hợp nhiên liệu-không khí vào. Đồng thời, ở phía trên, piston nén hỗn hợp khí đã có từ chu trình trước. Khi piston đạt đỉnh, bugi đánh lửa, hỗn hợp cháy nổ đẩy piston đi xuống. Trong quá trình đi xuống, piston sẽ mở lỗ xả để khí thải thoát ra và mở lỗ nạp để hỗn hợp khí mới từ đáy xy-lanh tràn vào buồng đốt, chuẩn bị cho chu trình tiếp theo.

Chu Trình Hoạt Động Của Động Cơ 4 Thì

Động cơ 4 thì hoạt động theo bốn giai đoạn riêng biệt, mỗi giai đoạn tương ứng với một hành trình của piston:

Kỳ Nạp: Piston đi xuống, supap nạp mở ra, hút hỗn hợp nhiên liệu-không khí vào buồng đốt. Supap xả đóng.
Kỳ Nén: Piston đi lên, cả hai supap đều đóng, nén hỗn hợp nhiên liệu-không khí đến áp suất cao.
Kỳ Nổ (Sinh Công): Khi piston gần đến điểm chết trên, bugi đánh lửa đốt cháy hỗn hợp khí nén. Áp suất cao do cháy nổ đẩy piston đi xuống, tạo ra lực quay cho trục khuỷu. Cả hai supap vẫn đóng.
Kỳ Xả: Piston đi lên, supap xả mở ra, đẩy khí thải ra ngoài qua ống xả. Supap nạp đóng.

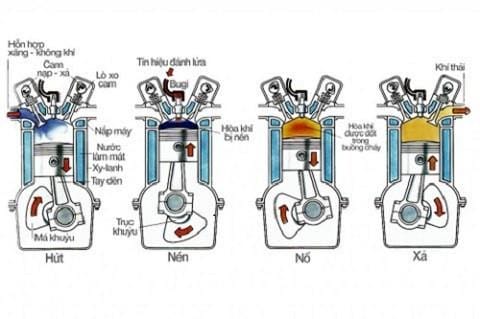

Sơ đồ nguyên lý hoạt động của động cơ 4 thì

Chu trình này lặp đi lặp lại liên tục, tạo ra chuyển động quay đều đặn cho trục khuỷu và truyền lực đến bánh xe. So với động cơ 2 thì, quá trình này phức tạp hơn nhưng mang lại hiệu quả đốt cháy cao hơn và giảm thiểu ô nhiễm môi trường.

Bảo Dưỡng Và Chăm Sóc Động Cơ Xe Máy

Để động cơ xe máy của bạn luôn hoạt động trơn tru và bền bỉ theo thời gian, việc bảo dưỡng định kỳ là vô cùng quan trọng. Các hạng mục bảo dưỡng thường xuyên bao gồm thay dầu nhớt định kỳ (ví dụ, cứ mỗi 1.500 – 2.000 km hoặc 3-4 tháng một lần), kiểm tra và vệ sinh hoặc thay thế lọc gió (ví dụ, mỗi 4.000 – 6.000 km). Lọc gió sạch đảm bảo không khí đi vào buồng đốt không lẫn tạp chất, giúp quá trình cháy diễn ra hiệu quả, bảo vệ các bộ phận bên trong khối động cơ. Ngoài ra, việc kiểm tra bugi, hệ thống làm mát (đối với xe làm mát bằng dung dịch), và điều chỉnh supap cũng cần được thực hiện theo khuyến nghị của nhà sản xuất để duy trì hiệu suất tối ưu và kéo dài tuổi thọ cho bộ máy vận hành của xe.

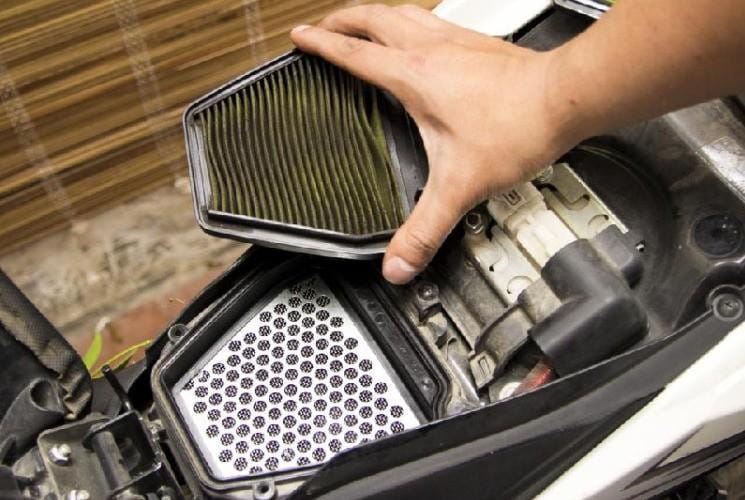

Lọc gió xe máy cung cấp khí sạch

Câu Hỏi Thường Gặp Về Cấu Tạo Động Cơ Xe Máy (FAQs)

Động cơ xe máy có bao nhiêu xi-lanh là phổ biến nhất?
Hầu hết các xe máy phổ thông ở Việt Nam sử dụng động cơ một xi-lanh. Tuy nhiên, các dòng xe phân khối lớn hoặc xe đua có thể có 2, 3, 4 xi-lanh hoặc thậm chí nhiều hơn để tăng công suất.
Làm thế nào để biết động cơ xe máy của tôi là loại 2 thì hay 4 thì?
Động cơ 2 thì thường có tiếng pô ồn hơn, có thể thấy khói trắng nhẹ khi hoạt động (đặc biệt khi khởi động) và cần pha dầu nhớt vào xăng hoặc có bình dầu phụ. Động cơ 4 thì phổ biến hơn, ít khói và tiếng ồn hơn, dầu nhớt bôi trơn riêng biệt.
Hệ thống phun xăng điện tử (Fi) khác gì so với bộ chế hòa khí truyền thống?
Hệ thống Fi sử dụng kim phun điều khiển điện tử để phun xăng chính xác vào buồng đốt, tối ưu hóa quá trình cháy. Bộ chế hòa khí trộn xăng và không khí bằng cơ học, kém chính xác và hiệu quả hơn.
Tầm quan trọng của dầu nhớt đối với động cơ xe máy là gì?
Dầu nhớt có vai trò bôi trơn, giảm ma sát, làm mát, làm sạch và chống ăn mòn các chi tiết bên trong động cơ. Thiếu hoặc sử dụng dầu nhớt kém chất lượng sẽ làm giảm tuổi thọ động cơ đáng kể.
Tại sao cần vệ sinh hoặc thay lọc gió định kỳ cho động cơ xe máy?
Lọc gió có chức năng ngăn chặn bụi bẩn, tạp chất từ không khí đi vào buồng đốt. Lọc gió bẩn sẽ làm giảm lượng không khí sạch, ảnh hưởng đến hiệu suất đốt cháy, gây hao xăng và làm mài mòn các chi tiết trong động cơ.
Piston trong động cơ xe máy được làm từ vật liệu gì?
Piston thường được làm từ hợp kim nhôm do tính chất nhẹ, bền và khả năng tản nhiệt tốt, phù hợp với môi trường làm việc khắc nghiệt bên trong động cơ.
Động cơ xe máy làm mát bằng không khí và bằng dung dịch khác nhau như thế nào?
Làm mát bằng không khí dùng các cánh tản nhiệt để gió đi qua làm mát trực tiếp. Làm mát bằng dung dịch sử dụng chất lỏng (nước làm mát) tuần hoàn trong các kênh, hấp thụ nhiệt và tản nhiệt qua két nước, hiệu quả hơn trong việc kiểm soát nhiệt độ.
Bugi có vai trò gì trong cấu tạo động cơ xe máy?
Bugi tạo ra tia lửa điện để đốt cháy hỗn hợp hòa khí (xăng và không khí) đã được nén trong buồng đốt, khởi đầu quá trình sinh công của động cơ.
Làm thế nào để kéo dài tuổi thọ của động cơ xe máy?
Để kéo dài tuổi thọ, bạn cần tuân thủ lịch bảo dưỡng định kỳ, thay dầu nhớt, lọc gió đúng hạn, sử dụng nhiên liệu và dầu nhớt chất lượng cao, và lái xe một cách nhẹ nhàng, tránh ép ga đột ngột.
Trục cam và supap hoạt động như thế nào để điều khiển dòng khí trong động cơ?
Trục cam có các vấu cam, khi quay, các vấu này sẽ tác động vào supap, làm supap mở hoặc đóng đúng thời điểm theo chu kỳ của động cơ, điều khiển việc nạp khí mới và xả khí thải.

Hiểu rõ cấu tạo động cơ xe máy là nền tảng quan trọng để bạn có thể sử dụng, bảo dưỡng chiếc xe của mình một cách tốt nhất. Một khối động cơ được chăm sóc đúng cách sẽ mang lại hiệu suất ổn định, tiết kiệm nhiên liệu và đảm bảo an toàn trên mọi hành trình. Đội ngũ Xe Tải Van luôn mong muốn cung cấp những kiến thức hữu ích nhất đến quý độc giả.
