Hệ thống phanh luôn là một trong những yếu tố cốt lõi quyết định sự an toàn khi vận hành bất kỳ phương tiện giao thông nào, đặc biệt là trên các dòng xe tải van. Việc hiểu rõ về cấu tạo hệ thống phanh không chỉ giúp lái xe chủ động hơn trong mọi tình huống mà còn là nền tảng để bảo dưỡng đúng cách, đảm bảo hiệu suất tối ưu. Bài viết này sẽ đi sâu vào từng thành phần và nguyên lý hoạt động của hệ thống quan trọng này.

Tầm Quan Trọng Của Hệ Thống Phanh Trong An Toàn Vận Hành

Từ những ngày đầu sơ khai của ngành công nghiệp ô tô, hệ thống phanh đã đóng vai trò không thể thiếu, được các nhà sản xuất không ngừng nghiên cứu và cải tiến. Ban đầu, phanh chỉ đơn thuần là những cơ cấu thô sơ sử dụng ma sát trực tiếp để làm chậm hoặc dừng xe. Qua thời gian, với sự phát triển của công nghệ và vật liệu, cấu tạo hệ thống phanh đã trở nên phức tạp và hiệu quả hơn rất nhiều, đáp ứng nhu cầu ngày càng cao về an toàn và sự tiện nghi cho người lái.

Một hệ thống phanh hoạt động trơn tru và hiệu quả chính là tấm lá chắn vững chắc cho mỗi hành trình, giúp người lái kiểm soát tốc độ và dừng xe kịp thời trong mọi tình huống khẩn cấp. Đặc biệt đối với xe tải van, nơi tải trọng thường lớn và cần khả năng dừng khẩn cấp mạnh mẽ, hiệu suất của hệ thống phanh càng trở nên tối quan trọng. Việc không ngừng đầu tư vào các công nghệ phanh hiện đại giúp gia tăng đáng kể khả năng cạnh tranh và sự tin cậy của phương tiện trên thị trường.

Các Yêu Cầu Kỹ Thuật Đối Với Hệ Thống Phanh Hiện Đại

Để được đánh giá là đạt chuẩn, hệ thống phanh của ô tô phải tuân thủ nghiêm ngặt các quy định và tiêu chuẩn do các tổ chức uy tín trên thế giới ban hành, như quy định N0-13 ESK 00H của Hội đồng kinh tế Châu Âu hay tiêu chuẩn FM VSS-121 của Mỹ. Những tiêu chí này đảm bảo rằng hệ thống có thể hoạt động hiệu quả và an toàn trong mọi điều kiện vận hành, mang lại sự yên tâm tối đa cho người sử dụng.

Một trong những yêu cầu hàng đầu là khả năng đạt quãng đường phanh ngắn nhất khi cần phanh đột ngột. Điều này liên quan trực tiếp đến khả năng giảm tốc độ nhanh chóng của xe trong thời gian ngắn nhất có thể, đặc biệt quan trọng để tránh va chạm. Bên cạnh đó, gia tốc phanh chậm dần cần phải đạt mức lớn nhất có thể để mang lại hiệu quả phanh cao mà vẫn đảm bảo tính ổn định của xe, tránh hiện tượng mất lái.

Hệ thống phanh cũng cần phải hoạt động một cách êm dịu, không gây ra những rung lắc hay tiếng ồn khó chịu, đồng thời đảm bảo tính ổn định của xe trong mọi trường hợp, dù là phanh gấp hay phanh nhẹ nhàng. Khả năng điều khiển phanh phải nhẹ nhàng, không đòi hỏi người lái phải tốn quá nhiều sức lực khi sử dụng. Đồng thời, mô men phanh cần được phân bố đều trên các bánh xe, phù hợp với tải trọng và lực bám của từng bánh để tránh hiện tượng bó phanh hoặc trượt bánh, điều này cực kỳ quan trọng đối với xe tải van khi chở hàng hóa nặng. Hơn nữa, khả năng thoát nhiệt tốt là yếu tố then chốt để nâng cao tuổi thọ của các linh kiện và duy trì hiệu suất phanh, đặc biệt khi phanh liên tục trên địa hình đèo dốc. Cuối cùng, kết cấu của hệ thống cần gọn nhẹ, dễ dàng chẩn đoán hư hỏng và sửa chữa trong mọi điều kiện vận hành.

Phân Loại Hệ Thống Phanh Phổ Biến Trên Ô Tô

Trên thị trường ô tô hiện nay, có hai loại hệ thống phanh chính được sử dụng rộng rãi, mỗi loại đều có những đặc điểm và ưu nhược điểm riêng, phù hợp với các mục đích sử dụng khác nhau. Việc nắm rõ sự khác biệt giữa chúng sẽ giúp chúng ta hiểu sâu hơn về cấu tạo hệ thống phanh và cách thức hoạt động của từng loại.

Xem Thêm Bài Viết:

Phanh đĩa là loại phanh phổ biến nhất trên các bánh trước của hầu hết các dòng xe du lịch và xe tải van hiện đại, thậm chí còn được trang bị cho cả bốn bánh ở nhiều mẫu xe cao cấp. Đặc trưng của phanh đĩa là khả năng tản nhiệt tốt, hiệu suất phanh mạnh mẽ và ổn định. Ngược lại, phanh tang trống thường được tìm thấy ở bánh sau của nhiều mẫu xe, đặc biệt là những chiếc xe tải van hoặc xe chở hàng có yêu cầu về khả năng chịu tải trọng lớn và chi phí bảo dưỡng hợp lý. Cả hai loại này đều sử dụng nguyên lý ma sát để chuyển đổi động năng thành nhiệt năng, từ đó làm chậm hoặc dừng xe.

Chi Tiết Cấu Tạo Hệ Thống Phanh Thủy Lực Tiêu Chuẩn

Cấu tạo hệ thống phanh thủy lực, hay còn gọi là phanh dầu, là một tập hợp các chi tiết cơ khí và thủy lực hoạt động đồng bộ để tạo ra lực hãm hiệu quả. Mỗi bộ phận đều đóng vai trò riêng biệt, kết hợp lại tạo nên một cơ chế vận hành trơn tru và an toàn.

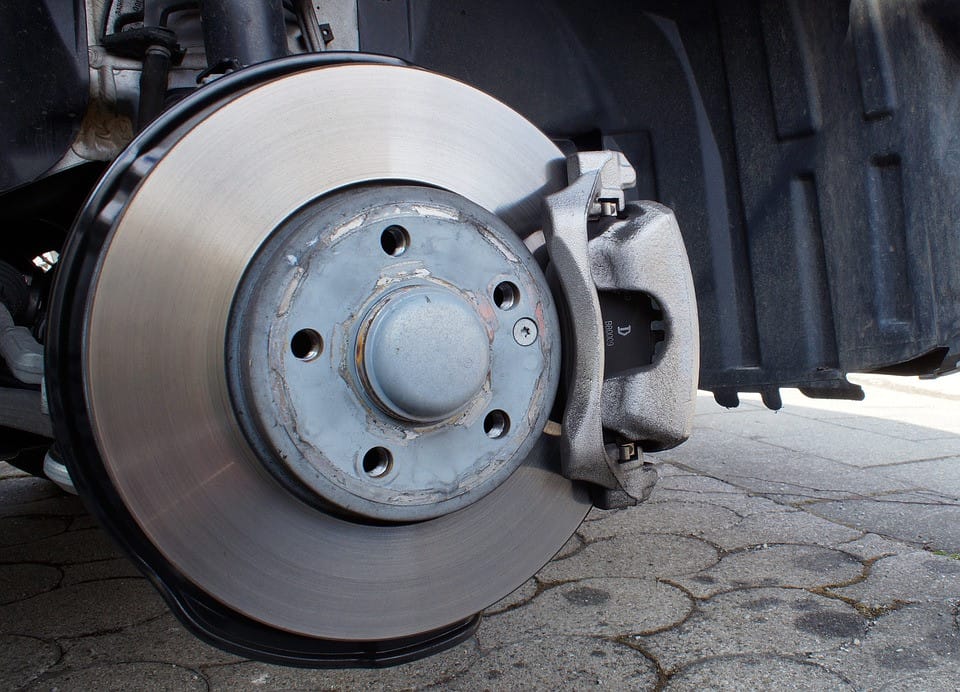

Cấu tạo tổng thể của hệ thống phanh ô tô

Bàn Đạp Phanh: Điểm Khởi Đầu Của Lực Phanh

Bàn đạp phanh là điểm tiếp xúc đầu tiên giữa người lái và hệ thống phanh. Thường được đặt ở vị trí thuận tiện cho chân phải của người lái, giữa bàn đạp ga và bàn đạp ly hợp (đối với xe số sàn). Khi người lái tác động lực lên bàn đạp này, một chuỗi các phản ứng sẽ bắt đầu. Lực tác động ban đầu được truyền đến bầu trợ lực và sau đó đến xy lanh phanh chính, nơi áp suất dầu bắt đầu được tạo ra.

Việc bàn đạp phanh có cảm giác không bình thường, như bị hụt, đạp sâu nhưng không ăn, hoặc cứng bất thường, có thể là dấu hiệu của các vấn đề như rò rỉ dầu phanh, không khí lọt vào hệ thống, hoặc má phanh bị mòn. Điều này đòi hỏi sự kiểm tra và khắc phục kịp thời để đảm bảo an toàn tối đa cho xe tải van.

Xy Lanh Phanh Chính và Bầu Trợ Lực

Xy lanh phanh chính là trái tim của hệ thống phanh thủy lực, có nhiệm vụ chuyển đổi lực cơ học từ bàn đạp thành áp suất thủy lực. Bên trong xy lanh chính là các piston di chuyển, nén dầu phanh và tạo ra áp suất cần thiết để đẩy dầu đi khắp các đường ống dẫn. Để giảm thiểu sức lực mà người lái phải bỏ ra, hầu hết các xe hiện đại, bao gồm cả xe tải van, đều được trang bị bầu trợ lực phanh (thường là loại trợ lực chân không). Bầu trợ lực này khuếch đại lực đạp của người lái lên nhiều lần, giúp việc phanh trở nên nhẹ nhàng và hiệu quả hơn đáng kể.

Chức năng của bầu trợ lực là cực kỳ quan trọng, đặc biệt khi lái xe cần phanh gấp. Một bầu trợ lực hoạt động kém hiệu quả có thể khiến bàn đạp phanh cứng hơn bình thường, làm giảm khả năng phản ứng của hệ thống và kéo dài quãng đường phanh.

Dầu Phanh và Đường Ống Dẫn Dầu

Dầu phanh là môi chất truyền lực quan trọng trong cấu tạo hệ thống phanh thủy lực. Nó có khả năng chịu nhiệt cao, không bị nén và có độ nhớt ổn định để truyền áp suất một cách hiệu quả từ xy lanh chính đến các xy lanh bánh xe. Dầu phanh được chứa trong một bình chứa riêng biệt, thường được làm bằng nhựa trong suốt để dễ dàng quan sát mức dầu.

Các đường ống dẫn dầu phanh được làm từ chất liệu thép cứng cáp hoặc cao su chuyên dụng, được gia cố để chịu được áp suất cao và nhiệt độ khắc nghiệt. Chúng đóng vai trò là “mạch máu” dẫn dầu phanh đã được nén từ xy lanh chính đến các bộ phận phanh tại mỗi bánh xe. Độ bền và tính toàn vẹn của các đường ống này là vô cùng quan trọng, bởi bất kỳ sự rò rỉ hay hư hỏng nào cũng có thể dẫn đến mất áp suất dầu và làm mất khả năng phanh hoàn toàn.

Bộ Phận Phanh Tại Bánh Xe: Đĩa Phanh và Má Phanh

Đây là những thành phần trực tiếp tạo ra lực ma sát để làm chậm hoặc dừng bánh xe. Đối với hệ thống phanh đĩa, các bộ phận chính bao gồm đĩa phanh, má phanh và kẹp phanh (caliper).

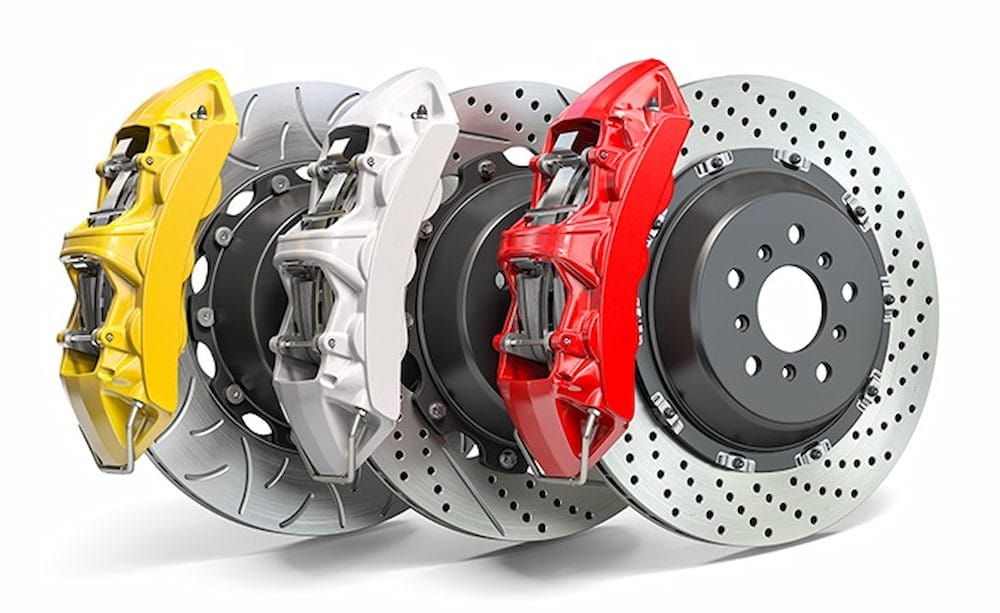

Cận cảnh cấu tạo của hệ thống phanh đĩa trên ô tô

Đĩa Phanh: Lòng Quay Của Lực Ma Sát

Đĩa phanh, thường được làm từ gang hoặc thép chịu nhiệt, là bộ phận quay cùng với bánh xe. Khi phanh được kích hoạt, má phanh sẽ ép vào bề mặt đĩa phanh để tạo ra ma sát. Đĩa phanh có thể được thiết kế dạng đặc hoặc có lỗ thông gió (vented) để tăng cường khả năng tản nhiệt, đặc biệt quan trọng trên các xe tải van thường xuyên phải tải nặng hoặc di chuyển ở tốc độ cao, giúp ngăn ngừa hiện tượng mất phanh do quá nhiệt. Khả năng thoát nước và tản nhiệt tốt là ưu điểm nổi bật của đĩa phanh, góp phần mang lại sự ổn định khi phanh trong điều kiện ẩm ướt hoặc khi sử dụng liên tục.

Má Phanh: Vật Liệu Quyết Định Hiệu Suất

Má phanh là một trong những bộ phận chịu mài mòn nhiều nhất trong cấu tạo hệ thống phanh. Được làm từ các vật liệu tổng hợp chịu nhiệt, có độ bền và khả năng ma sát cao (như gốm, kim loại, hoặc hữu cơ), má phanh sẽ tiếp xúc trực tiếp với đĩa phanh để tạo ra lực hãm. Chất liệu má phanh ảnh hưởng trực tiếp đến hiệu suất phanh, độ ồn và tuổi thọ. Khi má phanh bị mòn, người lái có thể nhận thấy các dấu hiệu như tiếng kêu lạ, xe bị lệch khi phanh, vô lăng rung hoặc đèn cảnh báo má phanh bật sáng. Việc thay thế má phanh định kỳ là cực kỳ quan trọng để duy trì hiệu quả phanh và an toàn.

Kẹp Phanh (Caliper): Cơ Cấu Ép Má Phanh

Kẹp phanh, hay caliper, là bộ phận bao quanh đĩa phanh và chứa các piston thủy lực. Khi áp suất dầu phanh được truyền tới, các piston này sẽ đẩy má phanh ép chặt vào hai bên của đĩa phanh, tạo ra lực ma sát mạnh mẽ để làm chậm hoặc dừng xe. Caliper có thể là loại cố định (fixed) hoặc loại nổi (floating), mỗi loại có thiết kế và nguyên lý hoạt động hơi khác nhau nhưng đều chung mục đích là truyền lực ép hiệu quả lên má phanh. Độ chính xác và khả năng vận hành trơn tru của caliper là yếu tố then chốt để đảm bảo lực phanh được phân bổ đều và hiệu quả.

Cấu Trúc Phanh Tang Trống: Giải Pháp Hiệu Quả Cho Trọng Tải Lớn

Phanh tang trống thường được trang bị ở bánh sau của xe tải van và các dòng xe có trọng tải lớn nhờ vào ưu điểm về chi phí sản xuất, bảo dưỡng và khả năng tự cường hóa lực phanh. Cấu tạo hệ thống phanh tang trống bao gồm trống phanh, guốc phanh, má phanh (được gắn trên guốc phanh), và xy lanh bánh xe cùng một số chi tiết truyền lực khác như lò xo hồi vị.

Khi người lái nhấn phanh, áp suất dầu sẽ tác động lên xy lanh bánh xe, đẩy guốc phanh ép má phanh vào mặt trong của tang trống. Ma sát sinh ra giữa má phanh và tang trống sẽ làm giảm tốc độ quay của bánh xe. Một điểm đặc biệt của phanh tang trống là khả năng tự cường hóa, nghĩa là lực ma sát ban đầu sẽ tự tạo ra thêm một lực ép khác, giúp tăng cường hiệu quả phanh mà không cần lực đạp quá lớn. Tuy nhiên, do thiết kế bao kín, khả năng tản nhiệt của phanh tang trống kém hơn phanh đĩa, dễ dẫn đến hiện tượng mất phanh đột ngột (fading) nếu sử dụng liên tục trong thời gian dài, chẳng hạn như khi đổ đèo.

Nguyên Lý Hoạt Động Của Hệ Thống Phanh Thủy Lực

Quá trình hoạt động của hệ thống phanh thủy lực diễn ra theo một chu trình khép kín, bắt đầu từ khi người lái tác động lực lên bàn đạp. Khi bàn đạp phanh được nhấn, lực tác động này sẽ truyền đến bầu trợ lực phanh, nơi lực được khuếch đại đáng kể. Lực đã được khuếch đại sau đó tác động lên piston trong xy lanh phanh chính.

Piston di chuyển sẽ nén dầu phanh bên trong xy lanh, tạo ra một áp suất thủy lực lớn. Áp suất này được truyền đi khắp hệ thống thông qua các đường ống dẫn dầu đến các xy lanh bánh xe (hoặc các piston trong kẹp phanh đối với phanh đĩa). Tại mỗi bánh xe, áp suất dầu đẩy các piston, làm cho má phanh ép chặt vào đĩa phanh hoặc guốc phanh ép vào tang trống. Lực ma sát mạnh mẽ được sinh ra giữa các bề mặt này sẽ chuyển đổi động năng của xe thành nhiệt năng, từ đó làm giảm tốc độ quay của bánh xe hoặc dừng hẳn theo yêu cầu của người lái.

Khi người lái nhả bàn đạp phanh, áp suất dầu trong hệ thống giảm xuống. Các lò xo hồi vị trong xy lanh chính và tại các bộ phận phanh bánh xe sẽ đẩy các piston trở về vị trí ban đầu, đồng thời kéo má phanh rời khỏi đĩa phanh hoặc guốc phanh rời khỏi tang trống. Dầu phanh được đẩy ngược trở lại bình chứa, và xe sẽ không còn chịu tác động của lực phanh, cho phép tiếp tục di chuyển với vận tốc mong muốn. Việc vận hành phanh không đúng cách, như rà phanh liên tục, có thể gây quá nhiệt cho má phanh và đĩa phanh, dẫn đến tình trạng mất phanh nguy hiểm.

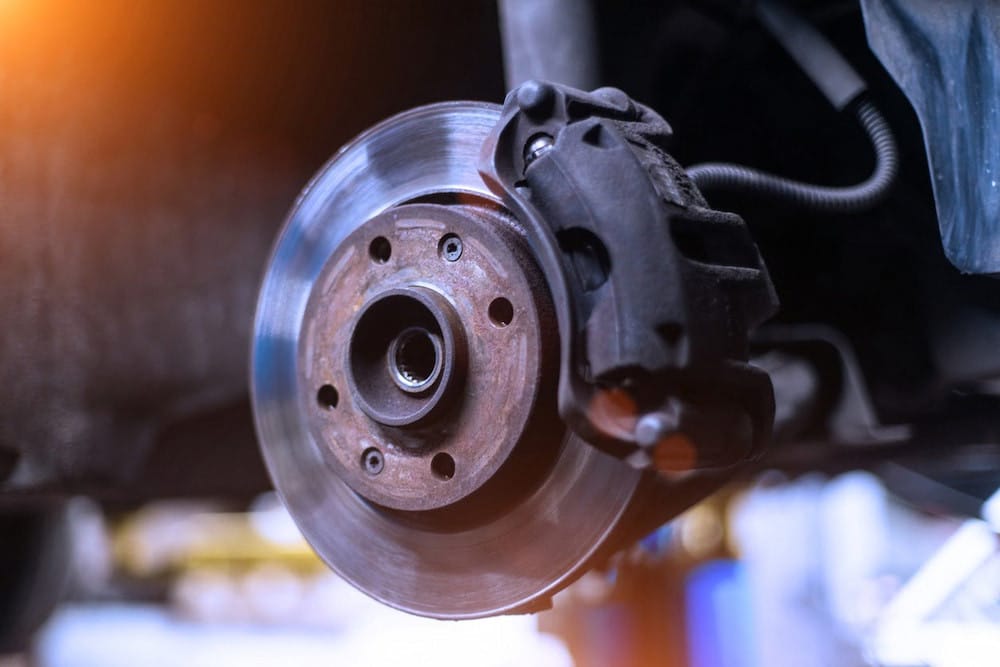

Vận hành hệ thống phanh ô tô an toàn

Công Nghệ Hỗ Trợ Phanh Hiện Đại: Nâng Cao An Toàn

Ngày nay, cấu tạo hệ thống phanh cơ bản đã được bổ sung và nâng cấp đáng kể với nhiều công nghệ hỗ trợ hiện đại, giúp nâng cao tối đa khả năng an toàn cho người lái và hành khách. Những hệ thống này hoạt động dựa trên các cảm biến và bộ điều khiển điện tử, can thiệp vào quá trình phanh để tối ưu hóa hiệu quả và phòng tránh các tình huống nguy hiểm.

Một trong những công nghệ phổ biến nhất là hệ thống chống bó cứng phanh (ABS). ABS giúp bánh xe không bị bó cứng hoàn toàn khi phanh gấp, cho phép người lái duy trì khả năng điều khiển hướng lái, giảm nguy cơ mất lái. Khi ABS hoạt động, nó sẽ nhả và bóp phanh liên tục với tốc độ rất nhanh, khoảng 15-20 lần mỗi giây, giúp tối ưu hóa lực phanh mà vẫn giữ được độ bám của lốp. Bên cạnh đó, hệ thống phân phối lực phanh điện tử (EBD) làm việc song song với ABS, giúp phân bổ lực phanh một cách hợp lý giữa các bánh xe tùy thuộc vào tải trọng và điều kiện đường xá, đảm bảo hiệu quả phanh tối ưu cho từng bánh. Ngoài ra, còn có hệ thống hỗ trợ lực phanh khẩn cấp (BA), hệ thống cân bằng điện tử (ESP) hay hệ thống kiểm soát lực kéo (TCS), tất cả đều góp phần giúp xe tải van hoạt động ổn định và an toàn hơn trên mọi cung đường. Các số liệu thống kê cho thấy, việc trang bị những hệ thống này có thể giảm tới 25% nguy cơ tai nạn giao thông nghiêm trọng.

Bảo Dưỡng Hệ Thống Phanh: Yếu Tố Quyết Định Tuổi Thọ và An Toàn

Việc bảo dưỡng định kỳ và đúng cách là yếu tố then chốt để đảm bảo cấu tạo hệ thống phanh luôn hoạt động ở trạng thái tốt nhất, duy trì hiệu suất phanh tối ưu và kéo dài tuổi thọ của các linh kiện. Hầu hết các nhà sản xuất ô tô khuyến nghị kiểm tra hệ thống phanh sau mỗi 10.000 đến 15.000 km hoặc ít nhất mỗi năm một lần, tùy thuộc vào điều kiện vận hành và thói quen lái xe.

Trong quá trình bảo dưỡng, các chuyên gia sẽ kiểm tra độ mòn của má phanh và đĩa phanh, mức dầu phanh và chất lượng dầu, tình trạng rò rỉ của các đường ống dẫn dầu, và chức năng của kẹp phanh cùng các xy lanh bánh xe. Việc phát hiện sớm các dấu hiệu hư hỏng như má phanh mòn quá giới hạn, dầu phanh bị biến chất, hoặc có tiếng kêu lạ khi phanh sẽ giúp khắc phục kịp thời, tránh được những rủi ro nghiêm trọng khi tham gia giao thông. Đối với xe tải van, việc kiểm tra thường xuyên càng trở nên quan trọng hơn do xe thường xuyên hoạt động trong điều kiện tải nặng, gây áp lực lớn lên toàn bộ hệ thống phanh.

Các Câu Hỏi Thường Gặp Về Cấu Tạo Hệ Thống Phanh

Hệ thống phanh thủy lực hoạt động dựa trên nguyên lý nào?
Hệ thống phanh thủy lực hoạt động dựa trên nguyên lý Pascal, sử dụng áp suất của chất lỏng (dầu phanh) để truyền lực từ bàn đạp phanh đến các bộ phận phanh tại bánh xe, tạo ra ma sát và làm chậm hoặc dừng xe.
Tại sao cần thay dầu phanh định kỳ?
Dầu phanh có khả năng hút ẩm từ môi trường, làm giảm điểm sôi của dầu. Khi dầu bị nhiễm ẩm, điểm sôi thấp có thể khiến dầu sôi và tạo ra bọt khí khi hệ thống quá nhiệt, dẫn đến mất áp suất và giảm hiệu quả phanh. Do đó, thay dầu phanh định kỳ (thường là 2-3 năm một lần) là cần thiết để duy trì hiệu suất phanh an toàn.
Dấu hiệu nào cho thấy má phanh cần được thay thế?
Các dấu hiệu phổ biến bao gồm tiếng kêu rít chói tai khi phanh (do cảm biến mòn hoặc má phanh hết), bàn đạp phanh có cảm giác mềm hơn hoặc phải đạp sâu hơn bình thường, xe bị lệch sang một bên khi phanh, hoặc đèn cảnh báo má phanh trên bảng điều khiển bật sáng.
Sự khác biệt chính giữa phanh đĩa và phanh tang trống là gì?
Phanh đĩa có thiết kế hở, tản nhiệt tốt hơn, hiệu quả phanh mạnh mẽ và ổn định hơn, thường được dùng cho bánh trước. Phanh tang trống có thiết kế kín, giá thành rẻ hơn, khả năng tự cường hóa và chịu tải tốt, thường dùng cho bánh sau, nhưng tản nhiệt kém hơn.
Bầu trợ lực phanh có vai trò gì trong cấu tạo hệ thống phanh?
Bầu trợ lực phanh, thường là trợ lực chân không, có nhiệm vụ khuếch đại lực đạp từ bàn đạp phanh, giúp người lái không cần dùng quá nhiều sức mà vẫn tạo ra đủ áp suất cần thiết để phanh hiệu quả. Điều này làm tăng sự thoải mái và an toàn khi lái xe.
Hiện tượng “mất phanh” do quá nhiệt (brake fading) là gì và làm thế nào để tránh?
Mất phanh do quá nhiệt xảy ra khi má phanh và đĩa/tang trống trở nên quá nóng do sử dụng phanh liên tục, làm giảm hệ số ma sát và khiến phanh kém hiệu quả hoặc mất hẳn tác dụng. Để tránh, nên sử dụng phanh động cơ (về số thấp) khi đổ đèo, tránh rà phanh liên tục và cho phép hệ thống phanh nguội bớt nếu cần.
Hệ thống ABS hỗ trợ an toàn như thế nào?
ABS ngăn bánh xe bị bó cứng khi phanh gấp bằng cách nhả và bóp phanh liên tục với tốc độ cao. Điều này giúp người lái duy trì khả năng điều khiển hướng lái của xe, tránh bị trượt và mất kiểm soát, đặc biệt trên các bề mặt đường trơn trượt.
Làm thế nào để kiểm tra mức dầu phanh?
Bạn có thể kiểm tra mức dầu phanh bằng cách quan sát bình chứa dầu phanh, thường là bình nhựa trong suốt nằm trong khoang động cơ. Mức dầu nên nằm giữa vạch “MIN” và “MAX”. Nếu dưới vạch “MIN”, cần bổ sung dầu phanh loại phù hợp.

Việc nắm vững cấu tạo hệ thống phanh và các công nghệ hỗ trợ liên quan là kiến thức vô cùng quý giá cho bất kỳ tài xế xe tải van nào. Hiểu rõ từng bộ phận và nguyên lý hoạt động không chỉ giúp bạn lái xe an toàn hơn mà còn biết cách bảo dưỡng đúng cách, giữ cho chiếc xe tải van của mình luôn ở trạng thái vận hành tốt nhất. Tại Xe Tải Van, chúng tôi luôn khuyến nghị việc kiểm tra và bảo dưỡng định kỳ hệ thống phanh để đảm bảo mỗi chuyến đi đều an toàn và hiệu quả.
