Hộp số CVT (Continuously Variable Transmission), hay còn gọi là hộp số vô cấp, là một trong những công nghệ truyền động tiên tiến, mang lại trải nghiệm lái mượt mà và hiệu quả nhiên liệu vượt trội. Việc tìm hiểu cấu tạo hộp số CVT sẽ giúp chúng ta hiểu rõ hơn về cách thức hoạt động độc đáo của nó, từ đó nhận diện những ưu điểm và đặc điểm nổi bật so với các loại hộp số truyền thống. Bài viết này sẽ đi sâu vào từng bộ phận cấu thành nên hệ thống truyền động thông minh này.

Hộp Số CVT: Nền Tảng Và Vai Trò Quan Trọng Trong Xe

Hộp số vô cấp CVT đóng vai trò trung tâm trong hệ thống truyền lực của ô tô, có nhiệm vụ chính là thay đổi tỷ số truyền một cách liên tục, đảm bảo lực kéo từ động cơ đến bánh xe được tối ưu nhất. Không chỉ giúp xe tăng tốc mượt mà, CVT còn góp phần đáng kể vào việc cải thiện hiệu quả tiêu thụ nhiên liệu. Hộp số CVT cũng đảm nhiệm chức năng thay đổi chiều chuyển động, giúp xe dễ dàng di chuyển lùi khi cần thiết. Sự linh hoạt trong việc điều chỉnh tỷ số truyền là điểm khác biệt cốt lõi của hộp số vô cấp này.

Chi Tiết Cấu Tạo Hộp Số CVT

Hệ thống truyền động biến thiên liên tục này hoạt động dựa trên một cấu trúc tương đối đơn giản nhưng vô cùng hiệu quả. Cấu tạo hộp số CVT thường bao gồm ba bộ phận chính không thể thiếu để đảm bảo hoạt động trơn tru và liên tục. Các thành phần này làm việc nhịp nhàng để thay đổi tỷ số truyền một cách mượt mà, không gián đoạn, điều mà hộp số có cấp khó lòng đạt được.

Hệ Thống Pulley: Trái Tim Của CVT

Bộ truyền đai với hai bánh Pulley chủ động và bị động chính là “linh hồn” của hộp số CVT. Mỗi Pulley được cấu tạo từ hai khối hình nón đặt đối diện nhau, tạo thành một rãnh hình chữ V. Một dây đai đặc biệt, thường làm bằng kim loại cường lực cao hoặc đôi khi là cao su tổng hợp (ở các xe công suất nhỏ), chạy trong rãnh này. Bằng cách điều chỉnh khoảng cách giữa hai khối hình nón của mỗi Pulley, đường kính làm việc của dây đai sẽ thay đổi, từ đó tạo ra vô số tỷ số truyền khác nhau. Đây là yếu tố then chốt giúp cấu tạo hộp số vô cấp đạt được khả năng biến thiên liên tục.

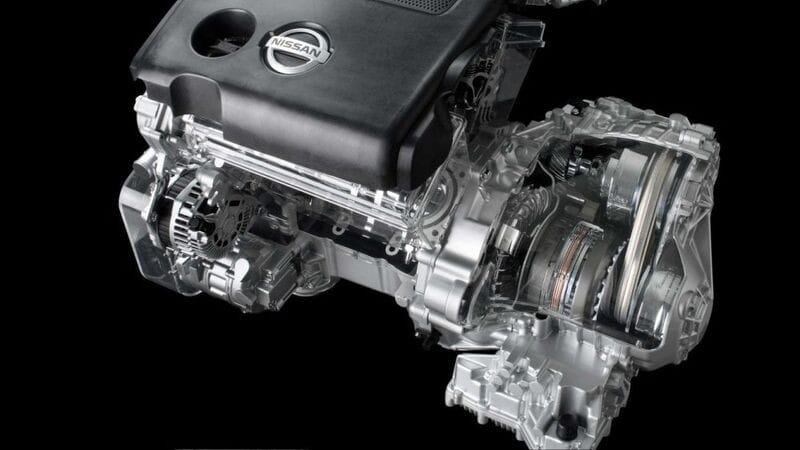

Hình ảnh tổng thể về hộp số CVT, minh họa sự phức tạp của cơ cấu truyền động vô cấp

Bộ Điều Khiển Và Cơ Cấu Đảo Chiều

Để điều chỉnh linh hoạt đường kính của hai bánh Pulley, hộp số CVT cần một bộ điều khiển tinh vi. Bộ điều khiển này bao gồm các bộ vi xử lý và hệ thống cảm biến, liên tục theo dõi các thông số như tốc độ xe, vòng tua máy, vị trí bướm ga và tải trọng động cơ. Dựa trên dữ liệu thu thập được, bộ điều khiển sẽ sử dụng áp suất thủy lực để điều chỉnh khoảng cách giữa các khối hình nón của Pulley, qua đó thay đổi tỷ số truyền một cách chính xác. Ngoài ra, cấu tạo hộp số CVT còn bao gồm cơ cấu đảo chiều chuyển động, thường là một bộ bánh răng hành tinh (planetary gear set), giúp xe có thể di chuyển lùi một cách dễ dàng.

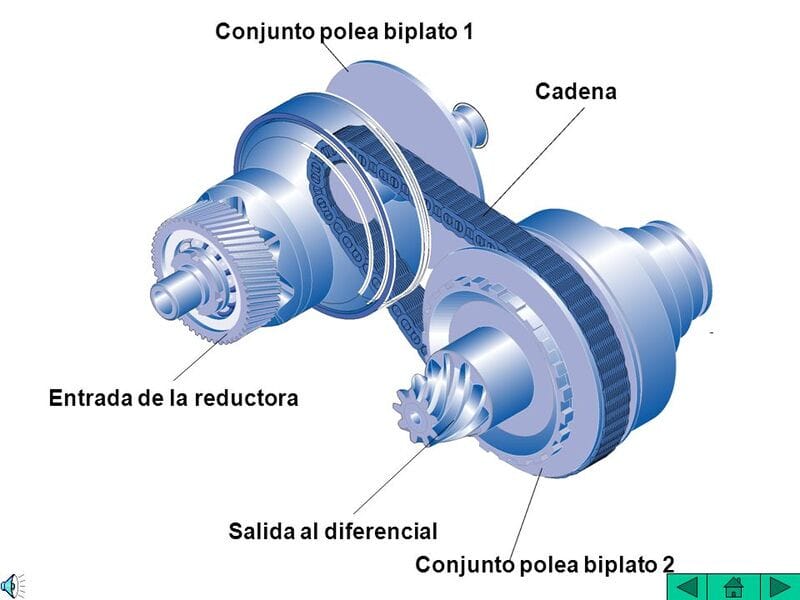

Sơ đồ cấu tạo chi tiết hộp số CVT với các thành phần chính như hệ thống pulley và dây đai

Xem Thêm Bài Viết:

Nguyên Lý Hoạt Động Của Hộp Số Vô Cấp

Nguyên lý hoạt động của hộp số vô cấp xoay quanh sự thay đổi đường kính làm việc hiệu dụng của dây đai trên hai Pulley. Khi hai nửa bánh đai của một Pulley tách xa nhau, dây đai sẽ chìm sâu hơn vào rãnh, làm giảm đường kính làm việc. Ngược lại, khi hai nửa bánh đai đóng lại gần nhau, dây đai sẽ đẩy ra phía ngoài, làm tăng đường kính làm việc. Để duy trì sự căng và bám chặt của dây đai, khi một bánh đai tăng bán kính, bánh đai còn lại sẽ giảm bán kính tương ứng. Quá trình biến thiên đồng bộ này tạo ra một dải tỷ số truyền liên tục, từ thấp đến cao.

Minh họa cấu trúc bên trong của hệ thống pulley trong hộp số CVT, thể hiện các khối hình nón và dây đai

Cụ thể, khi bánh đai chủ động có bán kính nhỏ và bánh đai bị động có bán kính lớn, tốc độ quay của bánh đai bị động sẽ giảm, tạo ra tỷ số truyền thấp với sức kéo lớn, lý tưởng cho việc khởi hành hoặc di chuyển ở tốc độ chậm. Ngược lại, khi bánh đai chủ động tăng bán kính và bánh đai bị động giảm bán kính, tốc độ quay của bánh đai bị động tăng lên, tạo ra tỷ số truyền cao, phù hợp cho việc duy trì tốc độ cao trên đường trường với hiệu suất nhiên liệu tối ưu. Nhờ cấu tạo hộp số CVT này, xe có thể hoạt động ở bất kỳ tốc độ nào mà vẫn giữ cho động cơ ở vòng tua lý tưởng nhất.

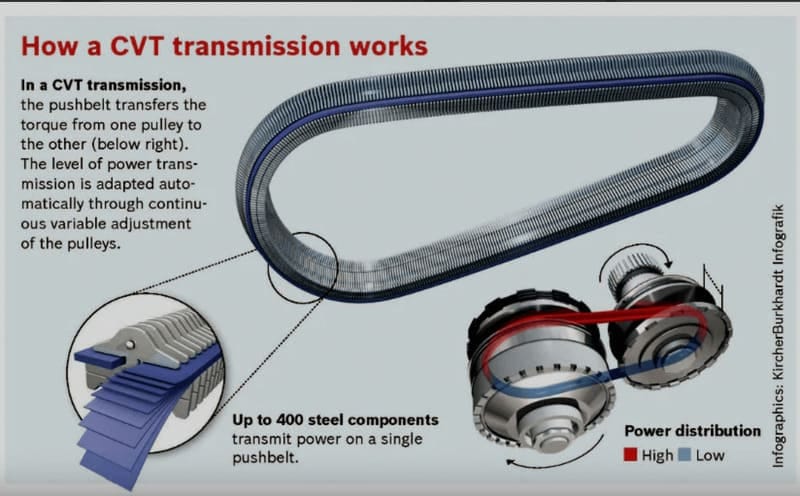

Biểu đồ mô phỏng nguyên lý hoạt động của hộp số CVT, cho thấy sự thay đổi đường kính pulley để điều chỉnh tỷ số truyền

Ưu Điểm Nổi Bật Từ Cấu Tạo Hộp Số CVT

Một trong những ưu điểm lớn nhất của cấu tạo hộp số CVT là khả năng cung cấp khả năng tăng tốc mượt mà, không có bất kỳ “bước nhảy” nào giữa các cấp số như hộp số tự động truyền thống. Điều này mang lại trải nghiệm lái xe êm ái, giảm thiểu cảm giác giật cục khi chuyển số. Hơn nữa, vì CVT có thể giữ cho động cơ ở vòng tua máy tối ưu cho từng điều kiện vận hành, nó giúp cải thiện đáng kể hiệu suất nhiên liệu. Theo nhiều nghiên cứu, xe trang bị CVT có thể tiết kiệm nhiên liệu từ 5% đến 15% so với xe dùng hộp số tự động có cấp số tương đương.

Bảo Dưỡng Và Lợi Ích Của Dầu Hộp Số CVT

Để cấu tạo hộp số CVT hoạt động hiệu quả và bền bỉ, việc bảo dưỡng đúng cách, đặc biệt là thay dầu hộp số đúng định kỳ, là vô cùng quan trọng. Dầu hộp số CVT không chỉ có chức năng bôi trơn các bộ phận chuyển động mà còn đóng vai trò truyền lực thủy lực để điều chỉnh Pulley và làm mát hệ thống. Việc sử dụng loại dầu chuyên dụng cho CVT là bắt buộc, bởi nó có đặc tính ma sát đặc biệt giúp dây đai bám chặt vào Pulley mà không bị trượt, đồng thời chịu được áp suất và nhiệt độ cao. Thay dầu định kỳ khoảng mỗi 40.000 – 60.000 km (tùy khuyến nghị của nhà sản xuất) sẽ giúp kéo dài tuổi thọ của hộp số và duy trì hiệu suất vận hành.

Hộp số CVT với cấu tạo hộp số CVT tinh vi đã và đang trở thành lựa chọn phổ biến trên nhiều dòng xe hiện đại, từ xe đô thị nhỏ gọn đến các mẫu SUV cỡ trung, nhờ khả năng vận hành mượt mà, tiết kiệm nhiên liệu và hiệu quả. Việc hiểu rõ về cơ chế hoạt động cũng như các thành phần cấu tạo giúp người lái xe có cái nhìn sâu sắc hơn về công nghệ này, từ đó đưa ra quyết định bảo dưỡng và sử dụng xe một cách tối ưu nhất. Với những thông tin chi tiết được chia sẻ từ Xe Tải Van, hy vọng bạn đã có thêm kiến thức hữu ích về hộp số vô cấp.

Câu Hỏi Thường Gặp Về Cấu Tạo Hộp Số CVT

Hộp số CVT là gì và nó khác gì so với hộp số tự động thông thường?
Hộp số CVT (Continuously Variable Transmission) là loại hộp số vô cấp, có khả năng thay đổi tỷ số truyền một cách liên tục mà không có các cấp số cố định. Trong khi đó, hộp số tự động thông thường có các cấp số riêng biệt (ví dụ: 4 cấp, 6 cấp, 8 cấp) và phải “chuyển số” giữa chúng. Cấu tạo hộp số CVT dựa trên hệ thống Pulley và dây đai, mang lại sự mượt mà tuyệt đối.
Các bộ phận chính trong cấu tạo hộp số CVT bao gồm những gì?
Cấu tạo hộp số CVT bao gồm ba bộ phận chính: bộ truyền đai với hai bánh Pulley (chủ động và bị động), bộ điều khiển hộp số cùng các thiết bị chấp hành (thường là hệ thống thủy lực) để thay đổi đường kính Pulley, và cơ cấu đảo chiều chuyển động (thường là bộ bánh răng hành tinh).
Dây đai trong hộp số CVT được làm từ vật liệu gì?
Dây đai trong hộp số CVT hiện đại thường được làm từ kim loại cường lực cao, bao gồm nhiều lá thép nhỏ ghép lại hoặc một chuỗi các khối thép. Ở một số xe công suất nhỏ hơn hoặc các thế hệ CVT cũ, có thể sử dụng dây đai cao su tổng hợp.
Làm thế nào để hộp số CVT thay đổi tỷ số truyền?
Hộp số CVT thay đổi tỷ số truyền bằng cách điều chỉnh đường kính làm việc hiệu dụng của hai bánh Pulley. Khi khoảng cách giữa các khối hình nón của Pulley thay đổi, dây đai sẽ di chuyển lên hoặc xuống, làm thay đổi đường kính mà dây đai tiếp xúc, từ đó tạo ra tỷ số truyền mong muốn.
Tại sao hộp số CVT lại giúp tiết kiệm nhiên liệu?
Cấu tạo hộp số CVT cho phép động cơ luôn hoạt động ở vòng tua máy tối ưu nhất cho mọi điều kiện vận hành. Thay vì phải lên hoặc xuống số, CVT duy trì vòng tua máy hiệu quả nhất, giảm thiểu lãng phí năng lượng và giúp tiết kiệm nhiên liệu đáng kể so với hộp số có cấp.
Hộp số CVT có những nhược điểm nào so với các loại hộp số khác?
Mặc dù có nhiều ưu điểm, cấu tạo hộp số CVT đôi khi mang lại cảm giác lái ít “thể thao” hơn do thiếu tiếng gằn máy khi chuyển số và cảm giác tăng tốc tuyến tính. Một số người dùng cũng phàn nàn về tiếng ồn “ù ù” ở vòng tua máy cao. Ngoài ra, chi phí sửa chữa hoặc thay thế khi gặp sự cố có thể cao hơn.
Dầu hộp số CVT có vai trò gì và cần thay thế khi nào?
Dầu hộp số CVT có vai trò bôi trơn, làm mát và truyền áp suất thủy lực để điều khiển các Pulley. Nó cần phải có đặc tính ma sát riêng biệt để đảm bảo dây đai không bị trượt. Thời gian thay dầu thường là mỗi 40.000 đến 60.000 km, tùy thuộc vào khuyến nghị của nhà sản xuất và điều kiện vận hành.
Hộp số CVT có phù hợp với xe tải van không?
Mặc dù cấu tạo hộp số CVT mang lại hiệu quả nhiên liệu và sự mượt mà, nhưng do khả năng chịu tải trọng và mô-men xoắn cực đại còn hạn chế so với hộp số tự động truyền thống hoặc hộp số sàn, nó thường được ứng dụng nhiều hơn trên các dòng xe con, SUV cỡ nhỏ và trung bình. Đối với xe tải van chuyên chở nặng, các loại hộp số truyền thống có độ bền cao hơn vẫn thường được ưu tiên.
Làm thế nào để tăng tuổi thọ cho hộp số CVT?
Để tăng tuổi thọ cho hộp số CVT, bạn nên tuân thủ lịch bảo dưỡng định kỳ của nhà sản xuất, đặc biệt là thay dầu CVT đúng loại và đúng hạn. Tránh tăng tốc đột ngột, phanh gấp hoặc chở quá tải trọng cho phép. Lái xe nhẹ nhàng và duy trì tốc độ ổn định sẽ giúp bảo vệ các bộ phận trong cấu tạo hộp số CVT khỏi mài mòn quá mức.
