Hộp số sàn, hay còn gọi là hộp số tay (Manual Transmission – MT), là một bộ phận cốt lõi trong hệ thống truyền động của xe ô tô. Nắm vững cấu tạo hộp số sàn và nguyên lý vận hành của nó không chỉ giúp bạn lái xe an toàn, hiệu quả hơn mà còn tối ưu hóa tuổi thọ của phương tiện. Bài viết này của Xe Tải Van sẽ đi sâu vào từng khía cạnh, mang đến cái nhìn toàn diện về hệ thống cơ khí tinh xảo này.

Hộp Số Sàn Là Gì? Tổng Quan Về Hệ Thống Truyền Động

Hộp số sàn là một loại hộp số mà người lái phải trực tiếp can thiệp để thay đổi tỷ số truyền động thông qua cần số và bàn đạp ly hợp. Ra đời từ rất sớm, khoảng cuối thế kỷ 19, hộp số tay đã trải qua nhiều cải tiến để trở thành một phần không thể thiếu của ngành công nghiệp ô tô hiện đại. Từ những phiên bản sơ khai với ba cấp số vào năm 1891, cho đến ngày nay, các hộp số sàn thường có từ 5 đến 7 cấp số tiến, mang lại sự linh hoạt và cảm giác lái chân thực cho người điều khiển.

Sự phổ biến của hộp số tay không chỉ nằm ở khả năng kiểm soát tốc độ và lực kéo một cách chủ động, mà còn ở ưu điểm về chi phí sản xuất và khả năng tiết kiệm nhiên liệu. Dù các loại hộp số tự động ngày càng phát triển, hộp số sàn vẫn giữ một vị trí quan trọng đối với những tay lái yêu thích cảm giác kết nối trực tiếp với chiếc xe, muốn làm chủ hoàn toàn mọi thao tác chuyển số trên mọi cung đường.

Chi Tiết Cấu Tạo Hộp Số Sàn Ô Tô

Để hiểu rõ hơn về cách thức hoạt động của hộp số sàn, chúng ta cần tìm hiểu từng bộ phận cấu thành nên nó. Cấu tạo hộp số sàn bao gồm nhiều chi tiết được thiết kế để làm việc hài hòa, đảm bảo truyền lực hiệu quả và mượt mà từ động cơ đến bánh xe.

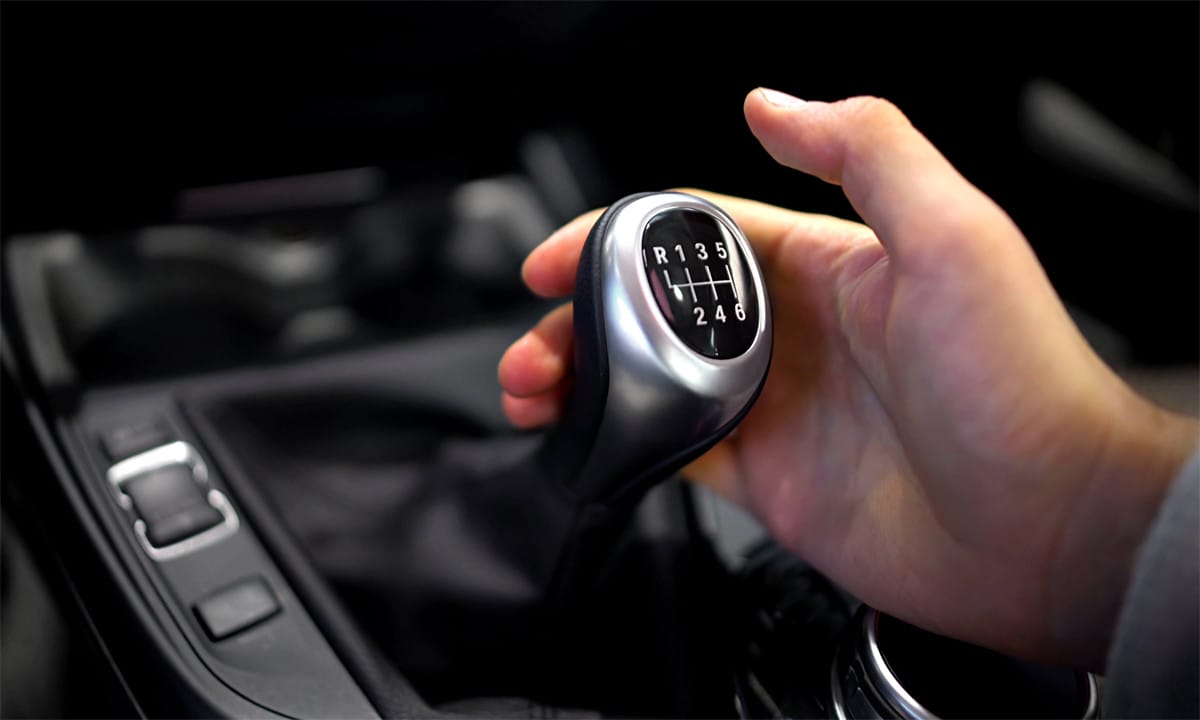

Cấu tạo cơ bản của hộp số sàn trên xe ô tô

Vỏ Hộp Số và Hệ Thống Đỡ

Vỏ hộp số là lớp bảo vệ bên ngoài, được chế tạo từ vật liệu chắc chắn như gang hoặc hợp kim nhôm, có nhiệm vụ bao bọc và bảo vệ toàn bộ các chi tiết cơ khí bên trong khỏi bụi bẩn, nước và các tác động từ môi trường. Ngoài ra, vỏ hộp còn là nơi lắp đặt các vòng bi đỡ trục hộp số, giúp các trục quay ổn định và giảm ma sát. Trên vỏ hộp thường có các nút xả và kiểm tra mức dầu bôi trơn, đảm bảo các bánh răng luôn được bôi trơn đầy đủ. Nắp hộp số, thường nằm ở phía trên, là nơi gắn kết cơ cấu chuyển số, cho phép người lái điều khiển việc sang số một cách dễ dàng.

Các Trục Truyền Động và Bánh Răng

Trái tim của cấu tạo hộp số sàn chính là hệ thống trục và bánh răng. Hộp số sàn thông thường bao gồm các trục chính như trục sơ cấp (nhận lực từ động cơ qua ly hợp), trục trung gian và trục thứ cấp (truyền lực ra bánh xe). Các bánh răng được gắn trên các trục này với nhiều kích thước khác nhau. Sự ăn khớp giữa các cặp bánh răng có tỷ số đường kính khác nhau sẽ tạo ra các tỷ số truyền động khác nhau, từ đó thay đổi tốc độ và mô-men xoắn của xe. Ví dụ, bánh răng nhỏ ăn khớp với bánh răng lớn tạo ra mô-men xoắn lớn hơn (số thấp), trong khi bánh răng lớn ăn khớp với bánh răng nhỏ tạo ra tốc độ cao hơn (số cao).

Xem Thêm Bài Viết:

Bộ Đồng Tốc và Cơ Cấu Chuyển Số

Bộ đồng tốc là một bộ phận cực kỳ quan trọng, có vai trò đảm bảo các bánh răng ăn khớp một cách êm ái khi người lái sang số. Khi chuyển số, bộ đồng tốc sẽ làm cho tốc độ quay của bánh răng cần ăn khớp với tốc độ quay của trục thứ cấp bằng nhau, hạn chế tối đa va đập và tiếng ồn. Điều này giúp quá trình vào số trở nên mượt mà, bảo vệ các bánh răng khỏi bị mài mòn nhanh chóng. Cơ cấu chuyển số, bao gồm cần số, các càng gạt và chốt định vị, là hệ thống cho phép người lái lựa chọn cặp bánh răng phù hợp với cấp số mong muốn, điều khiển sự dịch chuyển của các bánh răng và bộ đồng tốc.

Nguyên Lý Hoạt Động Của Hộp Số Sàn

Hiểu rõ nguyên lý hoạt động là chìa khóa để vận hành hộp số sàn một cách hiệu quả và an toàn. Về cơ bản, quá trình truyền động diễn ra thông qua sự ăn khớp linh hoạt của các cặp bánh răng, dưới sự điều khiển của người lái.

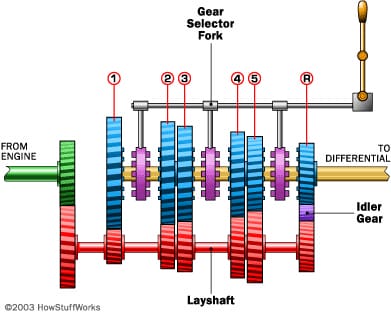

Sơ đồ nguyên lý hoạt động của hộp số sàn

Cơ Chế Chuyển Số Tiến

Khi người lái muốn xe di chuyển tiến về phía trước, họ sẽ đạp bàn đạp ly hợp, ngắt kết nối giữa động cơ và hộp số. Sau đó, họ chọn một cấp số tiến bằng cách gạt cần số. Cơ cấu chuyển số sẽ di chuyển bộ đồng tốc để khớp một cặp bánh răng tương ứng với cấp số đã chọn. Ví dụ, khi vào số 1, một cặp bánh răng cụ thể sẽ được kích hoạt, tạo ra tỷ số truyền động cao nhất, cung cấp mô-men xoắn mạnh mẽ để xe bắt đầu lăn bánh. Khi nhả chân côn và đạp ga, lực từ động cơ sẽ truyền qua trục sơ cấp, trục trung gian, đến trục thứ cấp và cuối cùng là đến bánh xe, đẩy xe tiến lên. Với mỗi cấp số cao hơn (ví dụ số 3, số 4), một cặp bánh răng khác với tỷ số truyền động thấp hơn sẽ được kích hoạt, cho phép xe đạt tốc độ cao hơn với mô-men xoắn giảm dần.

Cơ Chế Chuyển Số Lùi

Việc chuyển số lùi trong hộp số sàn có một điểm khác biệt so với số tiến. Khi người lái chọn số lùi, hệ thống sẽ chèn thêm một bánh răng trung gian vào giữa cặp bánh răng của số lùi. Bánh răng trung gian này có vai trò đảo chiều quay của trục thứ cấp. Thay vì quay cùng chiều với trục sơ cấp như ở các số tiến, trục thứ cấp sẽ quay ngược chiều. Nhờ đó, lực truyền đến bánh xe cũng bị đảo chiều, khiến xe di chuyển lùi về phía sau một cách dễ dàng và an toàn. Việc sử dụng bánh răng trung gian là một giải pháp kỹ thuật đơn giản nhưng hiệu quả để thực hiện chức năng lùi xe.

Lợi Ích Nổi Bật Của Hộp Số Sàn Trong Vận Hành

Mặc dù hộp số tự động ngày càng phổ biến, hộp số sàn vẫn được nhiều tài xế ưa chuộng bởi những ưu điểm riêng biệt. Một trong những lợi ích lớn nhất là khả năng kiểm soát hoàn toàn chiếc xe. Người lái có thể chủ động lựa chọn cấp số phù hợp với từng điều kiện địa hình và tốc độ, từ đó tối ưu hóa công suất và mô-men xoắn của động cơ. Điều này đặc biệt hữu ích khi lái xe trên đường đèo dốc, hoặc khi cần vượt xe, mang lại cảm giác lái chân thực và đầy phấn khích.

Ngoài ra, xe trang bị hộp số sàn thường có giá thành sản xuất thấp hơn, dẫn đến giá bán xe cũng cạnh tranh hơn. Chi phí bảo trì và sửa chữa cho hộp số sàn cũng thường thấp hơn đáng kể so với hộp số tự động do cấu tạo đơn giản và ít linh kiện điện tử phức tạp. Khả năng tiết kiệm nhiên liệu cũng là một điểm cộng, bởi người lái có thể tối ưu hóa vòng tua máy và chuyển số hợp lý để giảm tiêu hao. Đối với những người làm kinh doanh dịch vụ hoặc vận tải hàng hóa nhẹ, xe tải van số sàn là lựa chọn kinh tế và hiệu quả cao.

Bảo Dưỡng Hộp Số Sàn Đúng Cách

Để đảm bảo hộp số sàn của xe luôn hoạt động bền bỉ và hiệu quả, việc bảo dưỡng định kỳ là vô cùng quan trọng. Thay dầu hộp số theo khuyến nghị của nhà sản xuất (thường là sau mỗi 40.000 – 80.000 km, tùy loại xe) là yếu tố then chốt. Dầu hộp số giúp bôi trơn các bánh răng và bộ phận chuyển động, giảm ma sát và tản nhiệt, từ đó kéo dài tuổi thọ của hộp số. Việc kiểm tra và thay thế bộ phận ly hợp (bàn ép, đĩa ma sát) khi cần thiết cũng rất quan trọng, bởi ly hợp hoạt động không tốt có thể gây hại cho hộp số.

Người lái cũng nên chú ý đến các dấu hiệu bất thường như tiếng ồn lạ từ hộp số, khó vào số, hoặc mùi khét. Khi phát hiện các triệu chứng này, cần đưa xe đến các trung tâm bảo dưỡng uy tín để được kiểm tra và sửa chữa kịp thời. Việc lái xe đúng kỹ thuật, tránh ép số, rà côn quá nhiều cũng góp phần đáng kể vào việc bảo vệ và duy trì hiệu suất hoạt động tốt nhất cho hộp số sàn của bạn.

Câu Hỏi Thường Gặp Về Hộp Số Sàn (FAQs)

Hộp số sàn hoạt động dựa trên nguyên lý gì?

Hộp số sàn hoạt động dựa trên nguyên lý thay đổi tỷ số truyền động bằng cách ăn khớp các cặp bánh răng có kích thước khác nhau, giúp thay đổi tốc độ và mô-men xoắn từ động cơ đến bánh xe.

Hộp số sàn có bao nhiêu cấp số tiến phổ biến?

Hầu hết các xe ô tô hiện đại trang bị hộp số sàn thường có từ 5 đến 6 cấp số tiến, đôi khi có thể lên tới 7 cấp số trên một số dòng xe thể thao hoặc xe tải van chuyên dụng.

Bộ đồng tốc trong hộp số sàn có vai trò gì?

Bộ đồng tốc có vai trò làm cho tốc độ quay của bánh răng cần ăn khớp với tốc độ quay của trục thứ cấp bằng nhau trước khi ăn khớp hoàn toàn, giúp việc chuyển số diễn ra êm ái, mượt mà và không gây tiếng ồn hay va đập.

Tại sao xe số sàn lại khó lái hơn xe số tự động?

Xe số sàn đòi hỏi người lái phải thực hiện đồng thời nhiều thao tác hơn như đạp côn, gạt cần số và đạp ga, trong khi xe số tự động sẽ tự động thực hiện việc chuyển số, giúp người lái tập trung hơn vào việc điều khiển vô lăng và phanh.

Làm thế nào để kéo dài tuổi thọ của hộp số sàn?

Để kéo dài tuổi thọ của hộp số sàn, bạn cần thay dầu hộp số định kỳ, kiểm tra và bảo dưỡng ly hợp, lái xe đúng kỹ thuật (tránh rà côn, ép số), và chú ý đến các dấu hiệu bất thường để kịp thời sửa chữa.

Hộp số sàn có tiết kiệm nhiên liệu hơn hộp số tự động không?

Thông thường, xe có hộp số sàn có xu hướng tiết kiệm nhiên liệu hơn một chút so với hộp số tự động cùng loại, bởi người lái có thể kiểm soát và tối ưu hóa vòng tua máy một cách linh hoạt hơn.

Hộp số sàn có phù hợp cho người mới lái xe không?

Hộp số sàn có thể là một thử thách ban đầu cho người mới lái xe do cần phối hợp nhiều thao tác. Tuy nhiên, một khi đã thành thạo, nó mang lại cảm giác lái chủ động và khả năng kiểm soát xe tốt hơn.

Việc thấu hiểu cấu tạo hộp số sàn không chỉ là kiến thức cơ bản mà còn là yếu tố quan trọng giúp bạn vận hành xe một cách an toàn và hiệu quả. Từ các bánh răng tinh xảo đến bộ đồng tốc nhạy bén, mỗi chi tiết đều đóng góp vào trải nghiệm lái mượt mà và bền bỉ. Với thông tin chi tiết này, Xe Tải Van hy vọng bạn đã có cái nhìn sâu sắc hơn về trái tim cơ khí của chiếc xe mình, từ đó tự tin hơn trên mọi hành trình.
