Cấu tạo máy khởi động đóng vai trò thiết yếu trong việc biến đổi năng lượng, giúp động cơ đốt trong của xe ô tô bắt đầu quá trình hoạt động. Không có bộ phận này, chiếc xe của bạn sẽ không thể “thức tỉnh” và lăn bánh. Bài viết này từ Xe Tải Van sẽ đi sâu khám phá các thành phần cấu thành và nguyên lý vận hành của máy khởi động, mang đến cái nhìn toàn diện về bộ phận quan trọng này.

Hệ Thống Khởi Động Ô Tô: Nền Tảng Vận Hành Mạnh Mẽ

Hệ thống khởi động, hay còn gọi là bộ phận khởi động, là một trong những thành phần cốt lõi, quyết định khả năng vận hành của mọi chiếc xe ô tô. Chức năng chính của nó là cung cấp đủ lực quay ban đầu cho trục khuỷu của động cơ đốt trong, thường là từ 50 đến 100 vòng mỗi phút. Lực quay này rất quan trọng để động cơ có thể đạt đủ tốc độ và áp suất nén cần thiết, kích hoạt quá trình đốt cháy hỗn hợp nhiên liệu-không khí và tự duy trì hoạt động mà không cần sự hỗ trợ từ bên ngoài.

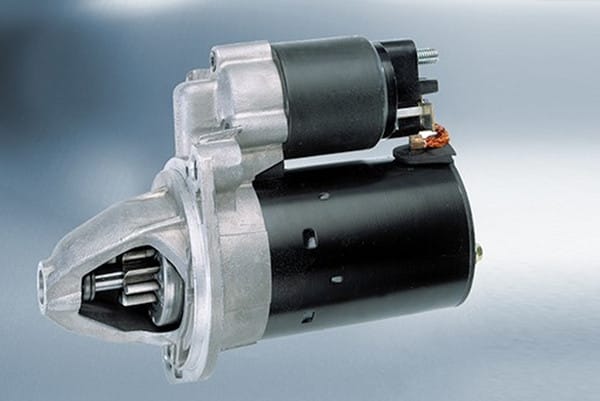

Vai trò của máy khởi động

Cấu Tạo Máy Khởi Động Chính Yếu: Các Thành Phần Nền Tảng

Cấu tạo máy khởi động bao gồm nhiều bộ phận nhỏ nhưng có vai trò không thể tách rời, làm việc đồng bộ để thực hiện chức năng khởi động động cơ. Các thành phần này bao gồm ắc quy, công tắc đánh lửa, rơ le khởi động, công tắc an toàn khởi động, cáp nối ắc quy và đặc biệt là động cơ khởi động chính. Sự phối hợp nhịp nhàng giữa chúng tạo nên một hệ thống mạnh mẽ và đáng tin cậy.

Ắc Quy: Nguồn Năng Lượng Chính Của Hệ Thống

Ắc quy, hay pin ô tô, là trái tim năng lượng của toàn bộ hệ thống khởi động. Nó có nhiệm vụ lưu trữ năng lượng dưới dạng hóa học và sau đó chuyển hóa thành điện năng khi cần thiết. Dòng điện này được cung cấp cho các mạch điện và các bộ phận khác, bao gồm cả công tắc đánh lửa, để khởi động xe. Trên thị trường hiện nay, có hai loại ắc quy chính được sử dụng phổ biến là ắc quy khô (miễn bảo dưỡng) và ắc quy nước (ắc quy axit-chì), mỗi loại có những ưu nhược điểm riêng phù hợp với từng nhu cầu sử dụng và điều kiện vận hành khác nhau.

Công Tắc Đánh Lửa: Bộ Phận Điều Khiển Dòng Điện

Công tắc đánh lửa đóng vai trò là cầu nối quan trọng, tiếp nhận dòng điện từ ắc quy và phân phối nó đến các bộ phận cần thiết của hệ thống khởi động. Vị trí của chìa khóa trên công tắc này sẽ xác định chức năng và các mạch điện được cấp nguồn. Cụ thể, khi chìa khóa ở vị trí “Khóa”, tất cả mạch điện nghỉ, vô lăng bị khóa. Ở vị trí “Tắt”, các mạch điện vẫn tắt nhưng vô lăng có thể xoay. Chuyển sang “Chạy”, dòng điện được cấp cho hầu hết các bộ phận trừ mạch khởi động. Vị trí “Phụ kiện” cấp điện cho các tiện ích như radio, còn “Khởi động” là vị trí cấp dòng điện trực tiếp cho cấu tạo máy khởi động và hệ thống đánh lửa để khởi động động cơ.

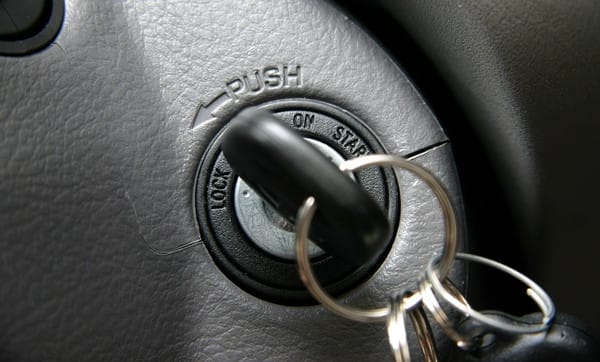

Vị trí công tắc đánh lửa

Xem Thêm Bài Viết:

Rơ Le Khởi Động: Công Tắc Mạnh Mẽ Điều Khiển Dòng Điện Lớn

Rơ le khởi động là một bộ phận không thể thiếu trong cấu tạo máy khởi động, chịu trách nhiệm kiểm soát và điều khiển các dòng điện có cường độ cực lớn, có thể lên đến 250 Ampe. Nguyên tắc hoạt động của rơ le là sử dụng một lượng điện nhỏ từ mạch điều khiển để kích hoạt một công tắc lớn hơn, cho phép dòng điện mạnh từ ắc quy đi thẳng đến động cơ khởi động. Điều này giúp bảo vệ các công tắc nhỏ hơn khỏi bị quá tải và hư hỏng do dòng điện cao.

Công Tắc An Toàn Khởi Động: Đảm Bảo An Toàn Khi Vận Hành

Công tắc an toàn khởi động, thường là một phần của công tắc dải số, là một tính năng an toàn quan trọng được tích hợp trong hệ thống khởi động. Chức năng của nó là ngăn chặn việc động cơ khởi động khi xe đang ở trạng thái số (tiến hoặc lùi), tránh các tình huống nguy hiểm như xe bất ngờ giật lùi hoặc tiến về phía trước. Đối với xe hộp số sàn, công tắc này thường được tích hợp với bàn đạp ly hợp, yêu cầu người lái phải đạp ly hợp hoàn toàn mới có thể khởi động. Với hộp số tự động, xe chỉ có thể khởi động khi cần số ở vị trí “P” (Park) hoặc “N” (Neutral).

Động Cơ Khởi Động (Starter Motor): Trái Tim Của Hệ Thống

Động cơ khởi động, hay còn gọi là máy đề, là thành phần trung tâm của hệ thống, thường được lắp đặt ở vị trí sau vỏ động cơ hoặc nơi tiếp xúc giữa động cơ và hộp số. Nhiệm vụ chính của nó là chuyển đổi điện năng từ ắc quy thành cơ năng, tạo ra một mô-men xoắn mạnh mẽ để làm quay bánh đà của động cơ. Một động cơ khởi động hoàn chỉnh được cấu thành từ nhiều bộ phận phức tạp, đảm bảo khả năng vận hành hiệu quả và bền bỉ.

Cấu Trúc Cụm Điện Từ (Solenoid) Trong Máy Khởi Động

Cụm điện từ, hay solenoids, là một công tắc điện từ cỡ lớn, hoạt động như một rơ le trong cấu tạo máy khởi động. Nó có hai vai trò chính: thứ nhất, đóng mạch điện chính để cấp dòng điện cường độ cao từ ắc quy tới động cơ khởi động; thứ hai, đẩy bánh răng Bendix (bánh răng khởi động) về phía trước để ăn khớp với vành răng trên bánh đà của động cơ. Khi dòng điện điều khiển được cấp, cuộn dây điện từ sẽ tạo ra lực hút mạnh, đồng thời đóng mạch điện và thực hiện việc đẩy bánh răng.

Cấu Tạo Bộ Phận Cơ Bản Của Động Cơ Khởi Động

Cấu tạo motor khởi động bao gồm một lõi mô tơ (phần ứng – armature), các cuộn dây kích từ (field windings), chổi than (carbon brushes), cổ góp (commutator), bánh răng trụ và ly hợp quá tốc (overrunning clutch). Lõi mô tơ là một khối trụ kim loại với các cuộn dây dẫn điện quấn quanh, có khả năng quay tự do. Các cuộn dây kích từ tạo ra từ trường khi có dòng điện đi qua. Chổi than tiếp xúc với cổ góp, truyền điện từ cuộn dây kích từ đến lõi mô tơ. Cổ góp là một tập hợp các thanh đồng cách điện, cho phép dòng điện đảo chiều trong các cuộn dây lõi, tạo ra mô-men xoắn liên tục. Ly hợp quá tốc giúp bảo vệ động cơ khởi động khỏi bị hư hại khi động cơ chính đã nổ máy và quay nhanh hơn máy đề.

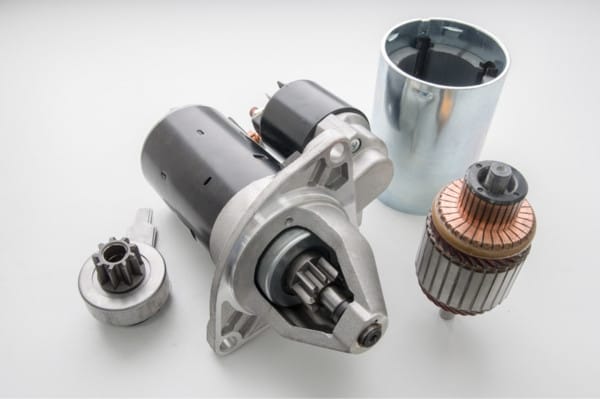

Cụm điện từ và động cơ khởi động

Cáp Nối Ắc Quy: Dẫn Truyền Dòng Điện Lớn Đến Bộ Phận Khởi Động

Cáp pin, hay cáp ắc quy, là những sợi dây dẫn điện có đường kính lớn, được tạo thành từ nhiều sợi nhỏ bện chặt vào nhau. Chức năng của chúng là dẫn truyền dòng điện có cường độ cực lớn, thường lên đến 250 Ampe, từ ắc quy đến động cơ khởi động. Điều này đảm bảo rằng cấu tạo máy khởi động nhận đủ năng lượng để quay động cơ chính. Một lưu ý quan trọng là các cáp này có thể bị ăn mòn hoặc oxy hóa theo thời gian, làm giảm khả năng dẫn điện và ảnh hưởng trực tiếp đến hiệu suất khởi động. Do đó, việc kiểm tra định kỳ và thay thế khi cần thiết là rất quan trọng để duy trì hoạt động ổn định của xe.

Nguyên Lý Hoạt Động Của Cấu Tạo Máy Khởi Động

Để hiểu rõ cách một chiếc xe bắt đầu vận hành, việc nắm vững nguyên lý hoạt động của cấu tạo máy khởi động là điều cần thiết. Quá trình này bao gồm hai mạch chính phối hợp với nhau: mạch điều khiển và mạch động cơ chính.

Mạch Điều Khiển Khởi Động: Kích Hoạt Bộ Đề Ban Đầu

Mạch điều khiển khởi động có nhiệm vụ kích hoạt bộ điện từ của máy khởi động và hoạt động như một rơ le. Khi người lái xoay chìa khóa đến vị trí “Khởi động”, dòng điện sẽ đi qua bảng thiết bị, đến công tắc đánh lửa. Từ đó, nó tiếp tục đi qua cầu chì, công tắc an toàn khởi động, rơ le khởi động trong hộp cầu chì, và cuối cùng đến bộ điện từ của máy khởi động. Dòng điện nhỏ này đủ để kích hoạt bộ điện từ, kéo cần dẫn động và đẩy bánh răng khởi động ăn khớp với bánh đà, đồng thời đóng mạch điện cường độ lớn cho động cơ khởi động chính.

Mạch Động Cơ Khởi Động Điện Hạng Nặng: Dẫn Động Mạnh Mẽ

Nguyên lý hoạt động của mạch động cơ khởi động hạng nặng dựa trên việc lấy nguồn điện trực tiếp từ bình ắc quy thông qua một đoạn dây cáp có đường kính lớn. Dòng điện này được điều khiển bởi bộ điện từ. Khi bộ điện từ được kích hoạt, nó sẽ đóng tiếp điểm, cho phép dòng điện cường độ cao đi thẳng từ ắc quy, qua cáp nặng, đến cụm động cơ của bộ khởi động. Việc này giúp rút ngắn quá trình chuyển dòng và đảm bảo động cơ khởi động nhận được đủ năng lượng cần thiết để quay trục khuỷu một cách nhanh chóng và mạnh mẽ, tối ưu hóa thời gian khởi động động cơ.

Phân Loại Các Loại Máy Khởi Động Phổ Biến Hiện Nay

Tùy thuộc vào từng dòng xe và thiết kế của nhà sản xuất, cấu tạo máy khởi động có thể được chia thành nhiều loại khác nhau. Tuy nhiên, ba loại phổ biến nhất hiện nay bao gồm khởi động giảm tốc, khởi động với máy khởi động loại bánh răng hành tinh và máy khởi động PS, mỗi loại đều có những đặc điểm kỹ thuật và nguyên lý hoạt động riêng biệt.

Máy Khởi Động Giảm Tốc: Tối Ưu Mô-men Xoắn Từ Động Cơ Tốc Độ Cao

Máy khởi động giảm tốc được thiết kế để sử dụng một mô tơ có tốc độ quay cao nhưng mô-men xoắn không quá lớn. Để khắc phục hạn chế này, một bánh răng giảm tốc được đặt giữa bánh răng mô tơ và bánh răng Bendix. Mục đích của bánh răng giảm tốc là chuyển đổi tốc độ cao thành mô-men xoắn lớn hơn, giúp khởi động động cơ hiệu quả. Khi cấp điện, mô tơ tốc độ cao bắt đầu quay, và đồng thời, công tắc từ sẽ đẩy bánh răng Bendix lên để ăn khớp với vành răng trên bánh đà, từ đó truyền lực quay đến động cơ. Sau khi động cơ nổ máy, công tắc từ và mô tơ sẽ bị ngắt điện, tách bánh răng Bendix ra khỏi vành răng để bảo vệ hệ thống.

Máy Khởi Động Loại Bánh Răng Hành Tinh: Đạt Hiệu Suất Cao Với Cấu Trúc Tinh Gọn

Loại máy khởi động này sử dụng một bộ truyền hành tinh để giảm tốc độ quay của lõi mô tơ, tương tự như cơ chế giảm tốc nhưng với cấu trúc gọn nhẹ và hiệu suất cao hơn. Khi hệ thống khởi động được cấp điện, công tắc từ sẽ bị hút xuống, đồng thời kéo cần dẫn động. Kết quả là bánh răng khởi động sẽ di chuyển lên và ăn khớp chính xác với vành răng của bánh đà, truyền động quay mạnh mẽ cho động cơ. Ngược lại, khi nguồn điện bị ngắt, công tắc từ sẽ không còn bị hút và di chuyển về vị trí ban đầu, làm cho bánh răng Bendix tách rời khỏi bánh đà. Lõi mô tơ sau đó quay chậm dần và dừng hoạt động, hoàn tất chu trình khởi động.

Máy Khởi Động PS: Sử Dụng Nam Châm Vĩnh Cửu Tối Ưu Hiệu Quả

Cấu tạo máy khởi động PS (Permanent Magnet Starter) có cơ chế hoạt động tương đối giống với các loại máy khởi động sử dụng bộ truyền hành tinh, tuy nhiên, điểm khác biệt lớn nhất là nó không sử dụng cuộn dây kích từ mà thay vào đó là các nam châm vĩnh cửu được đặt trong cuộn cảm. Việc sử dụng nam châm vĩnh cửu giúp giảm kích thước và trọng lượng của động cơ khởi động, đồng thời cải thiện hiệu suất và độ tin cậy. Loại bộ khởi động này thường được tìm thấy trên các dòng xe hiện đại, nơi yêu cầu tối ưu không gian và năng lượng.

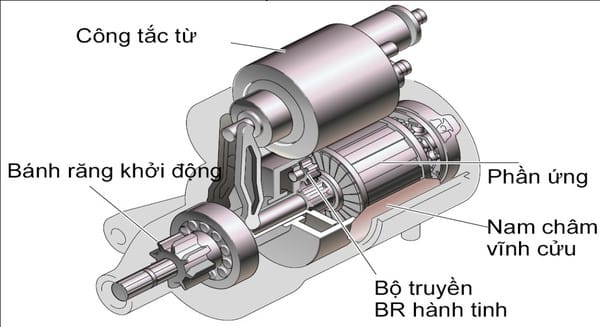

Cấu tạo máy khởi động PS

Dấu Hiệu Nhận Biết Máy Khởi Động Có Vấn Đề

Việc nhận biết sớm các dấu hiệu hư hỏng của cấu tạo máy khởi động là rất quan trọng để tránh những phiền toái không đáng có và ngăn ngừa các hư hỏng nặng hơn. Một trong những biểu hiện phổ biến nhất là khi bạn xoay chìa khóa nhưng máy khởi động không quay hoặc chỉ phát ra tiếng “tách” nhỏ. Ngoài ra, nếu động cơ khởi động quay chậm, yếu ớt, kèm theo việc hệ thống đèn trên xe bị giảm hiệu năng đáng kể so với bình thường, đây cũng là dấu hiệu ắc quy yếu hoặc máy đề đang gặp vấn đề. Một trường hợp khác là máy khởi động vẫn quay nhưng động cơ không nổ, cho thấy có thể bánh răng khởi động không ăn khớp với bánh đà. Cuối cùng, nếu máy khởi động quay mà phát ra những tiếng va đập, cọ xát bất thường, đó có thể là dấu hiệu của các chi tiết cơ khí bên trong bị mòn hoặc kẹt.

Các Hư Hỏng Thường Gặp Trong Cấu Tạo Máy Khởi Động

Cấu tạo máy khởi động dù bền bỉ đến đâu cũng không tránh khỏi những hư hỏng sau một thời gian dài sử dụng. Các vấn đề thường gặp có thể chia thành hai loại chính: hư hỏng mạch điện và hư hỏng phần cơ khí, mỗi loại đều có những nguyên nhân và biểu hiện riêng biệt.

Về hư hỏng mạch điện, chúng ta thường gặp tình trạng cháy hoặc nổ các tiếp điểm khởi động do quá tải dòng điện hoặc đoản mạch. Chổi than bị mòn quá mức là một vấn đề phổ biến khác, làm giảm khả năng truyền điện đến lõi mô tơ. Rơ le đóng mạch hệ thống khởi động bị hỏng cũng khiến dòng điện không thể đến được động cơ khởi động.

Đối với hư hỏng phần cơ khí, các bộ phận như khớp một chiều bị kẹt có thể khiến bánh răng không thể ăn khớp hoặc nhả ra khỏi bánh đà. Bạc hoặc ổ bi bị mòn sau thời gian dài sử dụng gây ra tiếng ồn và giảm hiệu suất quay. Tình trạng kẹt trượt quay cũng là một vấn đề cơ khí thường gặp, ảnh hưởng trực tiếp đến khả năng truyền động của máy đề.

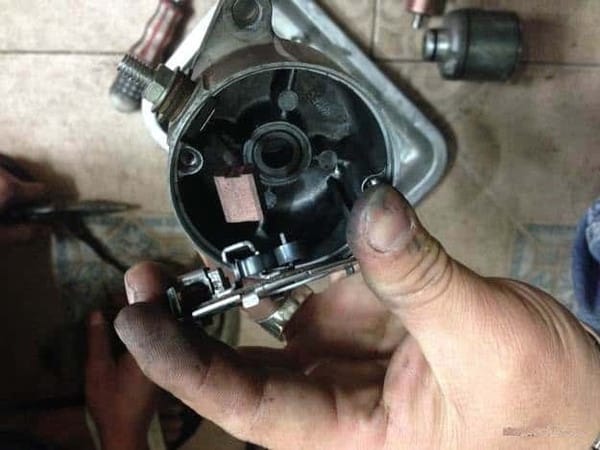

Bạc của máy khởi động bị mòn

Quy Trình Khắc Phục Sự Cố Máy Khởi Động Hiệu Quả

Khi cấu tạo máy khởi động gặp sự cố, việc thực hiện quy trình khắc phục đúng cách là rất quan trọng để đảm bảo an toàn và hiệu quả. Trước tiên, cần ngắt kết nối cực âm của bình ắc quy để đảm bảo an toàn điện. Sau đó, tháo rời máy khởi động ra khỏi xe và tiến hành tháo các bộ phận của máy khởi động ra để kiểm tra. Bước này đòi hỏi sự tỉ mỉ để xác định chính xác vị trí và nguyên nhân hư hỏng.

Khi đã xác định được bộ phận bị lỗi, hãy thực hiện sửa chữa hoặc thay thế bằng chi tiết mới, đảm bảo chất lượng. Sau khi sửa chữa, lắp ráp các bộ phận của máy khởi động vào đúng vị trí ban đầu. Tiếp theo, cấp điện trở lại và thử nghiệm hoạt động của hệ thống khởi động trước khi lắp nó vào xe ô tô. Quá trình này giúp đảm bảo máy khởi động đã được sửa chữa thành công và sẵn sàng hoạt động trở lại.

Bảo Dưỡng Cấu Tạo Máy Khởi Động Định Kỳ: Duy Trì Hiệu Suất Bền Bỉ

Việc bảo dưỡng định kỳ cấu tạo máy khởi động là yếu tố then chốt để đảm bảo chiếc xe của bạn luôn hoạt động trơn tru và kéo dài tuổi thọ của hệ thống. Một chương trình bảo dưỡng đúng đắn không chỉ giúp phát hiện sớm các dấu hiệu hư hỏng mà còn tối ưu hóa hiệu suất của máy khởi động.

Đầu tiên, hãy kiểm tra các kết nối cáp ắc quy và cáp nối đến động cơ khởi động. Đảm bảo chúng luôn sạch sẽ, không bị ăn mòn và được siết chặt. Lỏng lẻo hoặc ăn mòn có thể làm giảm đáng kể dòng điện truyền tải, gây khó khăn khi khởi động. Tiếp theo, lắng nghe bất kỳ âm thanh bất thường nào khi khởi động xe; tiếng ồn lạ có thể là dấu hiệu của bạc đạn mòn hoặc bánh răng bị kẹt. Việc vệ sinh bên trong máy khởi động định kỳ, đặc biệt là khu vực chổi than và cổ góp, cũng rất quan trọng để loại bỏ bụi bẩn carbon tích tụ, giúp chúng tiếp xúc tốt hơn. Cuối cùng, hãy kiểm tra tình trạng ắc quy thường xuyên, vì ắc quy yếu là một trong những nguyên nhân hàng đầu khiến hệ thống khởi động gặp vấn đề.

Câu Hỏi Thường Gặp (FAQs) Về Cấu Tạo Máy Khởi Động

Dưới đây là một số câu hỏi thường gặp về cấu tạo máy khởi động và các vấn đề liên quan:

Chức năng chính của máy khởi động là gì?
Chức năng chính của máy khởi động là chuyển đổi năng lượng điện từ ắc quy thành cơ năng để quay trục khuỷu của động cơ, giúp động cơ đốt trong bắt đầu quá trình hoạt động.
Tại sao xe của tôi chỉ phát ra tiếng “tách” khi khởi động?
Tiếng “tách” thường xuất hiện khi bộ điện từ trong cấu tạo máy khởi động cố gắng kích hoạt nhưng không đủ điện để đẩy bánh răng khởi động và đóng mạch điện chính, thường do ắc quy yếu, kết nối cáp lỏng lẻo, hoặc rơ le khởi động bị lỗi.
Làm thế nào để biết chổi than của máy khởi động đã mòn?
Dấu hiệu chổi than mòn thường là máy khởi động quay yếu, không đều, hoặc hoàn toàn không quay dù ắc quy vẫn khỏe. Đôi khi có thể nghe thấy tiếng rít hoặc tiếng cọ xát bên trong động cơ khởi động do chổi than không còn tiếp xúc tốt với cổ góp.
Bánh răng Bendix trong cấu tạo máy khởi động có vai trò gì?
Bánh răng Bendix là bánh răng nhỏ ở đầu máy khởi động, có vai trò ăn khớp với vành răng trên bánh đà của động cơ để truyền lực quay. Sau khi động cơ nổ, ly hợp quá tốc sẽ giúp bánh răng Bendix tự động tách ra để bảo vệ máy khởi động.
Tuổi thọ trung bình của một máy khởi động ô tô là bao lâu?
Tuổi thọ trung bình của một máy khởi động có thể dao động từ 100.000 đến 150.000 dặm (khoảng 160.000 đến 240.000 km) hoặc từ 5 đến 10 năm, tùy thuộc vào chất lượng, tần suất sử dụng và điều kiện bảo dưỡng.
Có thể tự sửa chữa máy khởi động tại nhà không?
Nếu bạn có kiến thức về cơ khí và điện ô tô, một số lỗi nhỏ như thay chổi than hoặc vệ sinh có thể tự thực hiện. Tuy nhiên, việc kiểm tra và sửa chữa cấu tạo máy khởi động phức tạp hơn thường yêu cầu công cụ chuyên dụng và kỹ năng, nên tốt nhất là đưa đến thợ chuyên nghiệp.
Sự khác biệt giữa máy khởi động giảm tốc và loại bánh răng hành tinh là gì?
Cả hai loại đều sử dụng cơ chế giảm tốc để tăng mô-men xoắn. Tuy nhiên, loại bánh răng hành tinh thường nhỏ gọn, nhẹ hơn và có hiệu suất truyền lực tốt hơn so với loại giảm tốc thông thường, do cách bố trí các bánh răng trong hệ thống truyền động hành tinh của nó.

Cấu tạo máy khởi động là một hệ thống phức tạp nhưng cực kỳ quan trọng, đảm bảo động cơ đốt trong có thể bắt đầu vận hành. Việc hiểu rõ về các thành phần và nguyên lý hoạt động của nó không chỉ giúp bạn sử dụng xe hiệu quả hơn mà còn chủ động trong việc bảo dưỡng và sửa chữa. Tại Xe Tải Van, chúng tôi cam kết cung cấp những thông tin hữu ích và chính xác nhất để bạn luôn an tâm trên mọi hành trình.
