Ngày nay, khi chọn mua một chiếc smartphone, bên cạnh thương hiệu, màn hình hay sức mạnh xử lý, thời lượng pin luôn là yếu tố then chốt. Một thiết bị đẹp, chụp ảnh tốt nhưng nhanh hết pin khó lòng giữ chân người dùng. Để thực sự hiểu về năng lượng di động của mình, việc tìm hiểu cấu tạo pin điện thoại là điều vô cùng cần thiết, giúp chúng ta sử dụng và bảo quản pin hiệu quả hơn.

Nguyên Lý Hoạt Động Cơ Bản Của Pin Điện Thoại

Để hiểu rõ hơn về cấu tạo pin điện thoại, trước tiên chúng ta cần nắm vững nguyên lý hoạt động cốt lõi của chúng. Pin không chỉ đơn thuần là một “hộp” chứa điện, mà là một hệ thống chuyển hóa năng lượng phức tạp, dựa trên các phản ứng hóa học để tạo ra dòng điện.

Quá Trình Chuyển Hóa Năng Lượng Trong Pin

Pin hoạt động theo cơ chế chuyển hóa hóa năng thành điện năng thông qua quá trình dịch chuyển của các hạt mang điện tích, chủ yếu là electron và các “lỗ trống” (ion). Các electron có xu hướng di chuyển từ cực âm sang cực dương thông qua mạch ngoài, tạo thành dòng điện mà chúng ta sử dụng để cấp nguồn cho thiết bị. Khi pin đang xả (sử dụng), electron rời khỏi cực âm, đi qua thiết bị tiêu thụ và trở về cực dương để lấp đầy “lỗ trống”. Quá trình này diễn ra liên tục cho đến khi lượng electron có thể di chuyển giảm đi đáng kể, khiến pin báo yếu. Ngược lại, khi sạc pin, một dòng điện bên ngoài sẽ đảo ngược quá trình này, tách electron ra khỏi các “lỗ trống” và đưa chúng trở lại cực âm, nạp đầy năng lượng cho pin.

Các Thành Phần Cốt Lõi Của Pin

Mỗi viên pin, dù là loại dùng một lần hay sạc lại như pin điện thoại, đều dựa trên cùng một nguyên tắc hoạt động và bao gồm ba thành phần chính yếu. Sự khác biệt nằm ở các chất hóa học cụ thể được sử dụng, quyết định hiệu suất và đặc tính của từng loại pin.

Dung dịch điện phân đóng vai trò là môi trường dẫn ion giữa hai cực. Trong pin điện thoại hiện đại, đây thường là một hợp chất dạng gel hoặc chất lỏng ít bị rò rỉ hơn so với axit trong ắc quy truyền thống, và thành phần chính xác có thể thay đổi tùy thuộc vào công nghệ pin. Cực âm, còn gọi là Anode, là nơi các electron được giải phóng trong quá trình xả pin. Cực dương, hay Cathode, là nơi các electron sẽ quay về trong quá trình xả và là nơi “lỗ trống” sẵn sàng nhận chúng. Ba thành phần này được sắp xếp một cách khoa học để tạo ra một chu trình chuyển hóa năng lượng hiệu quả.

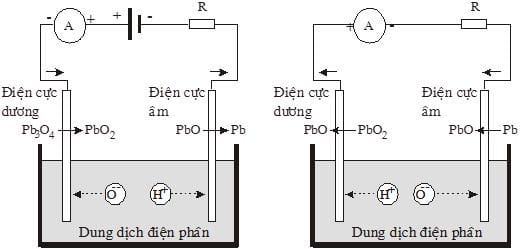

Sơ đồ cấu tạo cơ bản của một viên pin điện thoại

Cấu tạo đơn giản nhất của một ắc quy hoặc pin, cho thấy ba thành phần chính làm nền tảng.

Xem Thêm Bài Viết:

Cấu Tạo Chi Tiết Các Loại Pin Điện Thoại Phổ Biến

Lịch sử phát triển pin đã chứng kiến nhiều bước tiến vượt bậc, từ những viên pin Ni-Cd, Ni-MH cồng kềnh với yêu cầu sạc xả nghiêm ngặt, đến các loại pin hiện đại mang lại sự tiện lợi tối đa. Ngày nay, hai công nghệ chính thống trị thị trường pin điện thoại là Lithium-ion (Li-ion) và Lithium Polymer (Li-Po), cả hai đều có những ưu và nhược điểm riêng biệt trong cấu tạo pin điện thoại.

Pin Lithium-ion: Cấu Trúc và Đặc Điểm

Pin Lithium-ion đã trở thành tiêu chuẩn vàng cho điện thoại thông minh và nhiều thiết bị điện tử khác nhờ vào mật độ năng lượng cao và chu kỳ sạc xả linh hoạt. Cấu tạo pin điện thoại Li-ion bao gồm một vỏ ngoài bảo vệ, cực dương (cathode), cực âm (anode), màng ngăn cách điện và dung dịch điện phân.

Cực dương của pin Li-ion thường được làm từ Lithium cacbonat oxit (LiCoO2) hoặc các hợp chất lithium khác, có khả năng giải phóng ion Lithium (Li+) khi xả. Cực âm thường được cấu tạo từ graphene (than chì), nơi các ion Lithium được lưu trữ khi pin đang sạc. Màng ngăn cách điện là một lớp màng mỏng làm từ polyme như PE hoặc PP, với hàng triệu lỗ nhỏ li ti cho phép các ion Lithium di chuyển qua lại nhưng ngăn chặn sự tiếp xúc trực tiếp giữa hai cực, tránh đoản mạch. Dung dịch điện phân là chất lỏng hữu cơ chứa muối Lithium, đóng vai trò là vật dẫn ion giữa các điện cực. Toàn bộ các lá điện cực và màng ngăn được cuộn lại thành nhiều vòng, ép chặt và đặt trong vỏ kim loại để đảm bảo độ bền và an toàn, kèm theo một lỗ thoát khí dự phòng để giải tỏa áp suất khi cần thiết.

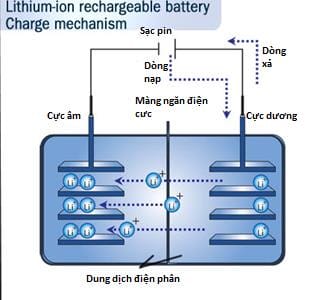

Sơ đồ hoạt động và cấu trúc của một viên pin điện thoại Lithium-ion

Minh họa lý thuyết về sự di chuyển của electron và ion trong quá trình hoạt động của pin.

Ưu điểm nổi bật của pin Lithium-ion là chu kỳ sạc xả lớn, cho phép người dùng sạc bất cứ lúc nào mà không lo ảnh hưởng nghiêm trọng đến tuổi thọ tổng thể của pin (hiện tượng “chai pin” do hiệu ứng nhớ đã được loại bỏ). Tuy nhiên, chúng cũng có nhược điểm. Chất lượng pin Li-ion suy giảm dần theo thời gian, ngay cả khi không sử dụng, thường khoảng 20% dung lượng sau 500 chu kỳ sạc hoặc 2-3 năm sử dụng. Hơn nữa, chúng yêu cầu vỏ bọc kim loại cứng cáp và dung môi điện phân lỏng dễ cháy nổ nếu pin bị hư hại vật lý nghiêm trọng. Điều này cũng hạn chế khả năng tạo hình linh hoạt cho các thiết bị hiện đại như smartwatch hay smartphone màn hình gập.

Pin Lithium Polymer: Ưu Điểm và Cơ Chế

Để khắc phục những hạn chế của pin Li-ion, công nghệ Lithium Polymer (Li-Po) đã ra đời và ngày càng trở nên phổ biến. Cấu tạo pin điện thoại Li-Po tương tự như Li-ion, nhưng điểm khác biệt cốt yếu nằm ở dung dịch điện phân. Thay vì chất lỏng, pin Li-Po sử dụng dung dịch điện phân dạng gel polymer, tạo nên nhiều lợi thế đáng kể.

Chính nhờ dung dịch điện phân dạng gel mà vỏ bọc bên ngoài của pin Li-Po không cần phải làm bằng kim loại cứng cáp, thay vào đó có thể sử dụng vỏ nhôm dẻo. Điều này giúp pin Li-Po nhẹ hơn, mỏng hơn đáng kể so với pin Li-ion và quan trọng hơn là có thể được sản xuất với nhiều hình dạng khác nhau, thậm chí là uốn cong, mà không ảnh hưởng đến dung lượng hay độ an toàn. Khả năng tùy biến hình dạng này là yếu tố then chốt cho sự phát triển của các thiết bị đeo tay thông minh và điện thoại có thiết kế độc đáo.

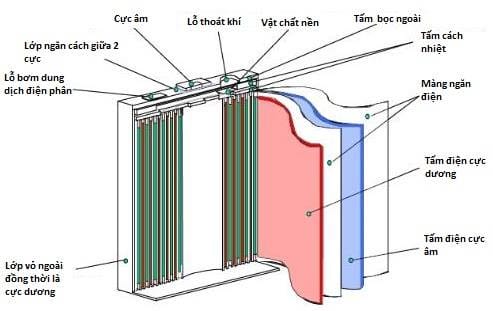

Bên trong cấu trúc một viên pin Lithium-ion hình trụ, chi tiết các thành phần chính

Các lớp cấu thành bên trong một viên pin Lithium-ion cơ bản, bao gồm điện cực, màng ngăn và dung dịch điện phân.

Mặc dù pin Li-Po an toàn hơn về mặt chống cháy nổ khi bị xuyên thủng so với Li-ion, nhưng nếu xảy ra sự cố nghiêm trọng dẫn đến cháy, ngọn lửa có thể lớn hơn. Một nhược điểm khác là tuổi thọ của pin Li-Po có thể bị ảnh hưởng nếu người dùng thường xuyên để pin cạn kiệt hoàn toàn trước khi sạc. Các nhà sản xuất thường khuyến cáo nên sạc pin Li-Po khi dung lượng còn trên 20% để duy trì tối ưu hiệu suất và tuổi thọ. Cả hai loại pin Li-ion và Li-Po đều là những công nghệ cốt lõi, tiếp tục được cải tiến để mang lại trải nghiệm tốt nhất cho người dùng smartphone.

Hình ảnh một viên pin Lithium Polymer được thiết kế cong, phù hợp với các thiết bị đeo và smartphone hiện đại.

Quy Trình Sản Xuất và Yếu Tố Ảnh Hưởng Đến Pin

Việc tìm hiểu về cấu tạo pin điện thoại không chỉ dừng lại ở các thành phần bên trong mà còn bao gồm cả quy trình sản xuất phức tạp và những yếu tố tác động đến hiệu suất cũng như tuổi thọ của chúng. Một viên pin hoàn chỉnh là sự kết hợp của nhiều công đoạn tinh vi và công nghệ bảo vệ.

Các Bước Chế Tạo Pin Hiện Đại

Quy trình chế tạo pin điện thoại hiện đại, đặc biệt là pin Lithium-ion và Lithium Polymer, đòi hỏi sự chính xác cao và môi trường kiểm soát nghiêm ngặt. Ban đầu, vật liệu cho cực âm (thường là than chì) và cực dương (hợp chất lithium) được trộn với chất kết dính và dung môi để tạo thành một lớp hồ. Lớp hồ này sau đó được phủ đều lên các lá kim loại dẫn điện (đồng cho cực âm và nhôm cho cực dương) và sấy khô. Các tấm điện cực này sau đó được cắt thành dải nhỏ. Màng ngăn cách điện cũng được chuẩn bị.

Tiếp theo là công đoạn lắp ráp, các dải cực âm, màng ngăn và cực dương được xếp chồng lên nhau hoặc cuộn lại thành cấu trúc hình trụ hoặc dẹt. Sau đó, cấu trúc này được đưa vào vỏ pin, và dung dịch điện phân được bơm vào môi trường chân không để đảm bảo dung dịch thấm đều vào các lớp vật liệu. Cuối cùng, viên pin được niêm phong kín, trải qua quá trình định hình (formulation) và kiểm tra chất lượng nghiêm ngắm, bao gồm các chu kỳ sạc xả ban đầu để ổn định hóa chất và kiểm tra hiệu suất.

Những Yếu Tố Tác Động Đến Tuổi Thọ Pin Điện Thoại

Tuổi thọ của pin điện thoại, dù có cấu tạo pin điện thoại hiện đại đến đâu, cũng bị ảnh hưởng bởi nhiều yếu tố, không chỉ đơn thuần là số lần sạc xả. Nhiệt độ môi trường đóng vai trò quan trọng; nhiệt độ quá cao hoặc quá thấp đều có thể làm giảm hiệu suất và đẩy nhanh quá trình lão hóa của pin. Ví dụ, để điện thoại tiếp xúc trực tiếp với ánh nắng mặt trời hoặc sạc trong môi trường quá nóng sẽ gây hại đáng kể.

Thói quen sử dụng của người dùng cũng ảnh hưởng lớn. Việc thường xuyên sạc đến 100% và xả cạn kiệt (dưới 10%) có thể làm giảm tuổi thọ của pin Li-ion và đặc biệt là Li-Po. Duy trì mức pin trong khoảng 20-80% được coi là tối ưu cho hầu hết các loại pin hiện đại. Ngoài ra, việc sử dụng bộ sạc không chính hãng hoặc không tương thích cũng có thể gây ra dòng điện không ổn định, ảnh hưởng xấu đến các thành phần bên trong pin và tiềm ẩn rủi ro an toàn. Các nhà sản xuất pin thường tính toán tuổi thọ pin dựa trên khoảng 500 chu kỳ sạc đầy, sau đó dung lượng pin sẽ giảm xuống dưới 80% so với ban đầu.

Một viên pin điện thoại hoàn chỉnh không chỉ bao gồm phần cell pin (nơi diễn ra các phản ứng hóa học) mà còn có một mạch điều khiển điện tử (PCM – Protection Circuit Module). Mạch điện này cực kỳ quan trọng, có chức năng bảo vệ cell pin khỏi các tình trạng quá sạc, quá xả, quá dòng, quá nhiệt và đoản mạch, đảm bảo an toàn cho người dùng và thiết bị. Hiểu rõ cấu tạo pin điện thoại và các yếu tố ảnh hưởng sẽ giúp chúng ta kéo dài tuổi thọ cho thiết bị của mình.

Hình ảnh một viên pin điện thoại hoàn chỉnh với mạch điều khiển điện tử tích hợp, bảo vệ cell pin.

Các Câu Hỏi Thường Gặp Về Cấu Tạo Pin Điện Thoại

Pin điện thoại được làm từ những vật liệu gì?

Pin điện thoại hiện đại chủ yếu được làm từ các hợp chất Lithium, than chì (graphene), vật liệu polymer cho màng ngăn cách, và dung dịch điện phân chứa muối Lithium trong dung môi hữu cơ. Vỏ pin thường làm bằng kim loại (Li-ion) hoặc polyme dẻo (Li-Po).

Sự khác biệt chính giữa pin Lithium-ion và Lithium Polymer là gì?

Sự khác biệt chính nằm ở dung dịch điện phân: Li-ion sử dụng dung dịch lỏng trong khi Li-Po sử dụng dung dịch dạng gel polymer. Điều này cho phép pin Li-Po có trọng lượng nhẹ hơn, mỏng hơn và khả năng tạo hình linh hoạt hơn so với Li-ion.

Tại sao pin điện thoại lại có các cực âm và cực dương?

Cực âm (Anode) và cực dương (Cathode) là hai điện cực thiết yếu cho quá trình chuyển hóa hóa năng thành điện năng. Electron di chuyển từ cực âm qua mạch ngoài đến cực dương trong quá trình xả, tạo ra dòng điện.

Vai trò của màng ngăn cách điện trong cấu tạo pin điện thoại là gì?

Màng ngăn cách điện ngăn chặn sự tiếp xúc trực tiếp giữa cực âm và cực dương để tránh đoản mạch, đồng thời cho phép các ion Lithium di chuyển tự do qua các lỗ nhỏ trên màng, duy trì quá trình phản ứng hóa học.

Mạch điện bảo vệ pin có chức năng gì?

Mạch điện bảo vệ (PCM) là một thành phần quan trọng, giám sát và điều chỉnh quá trình sạc xả của pin. Nó bảo vệ pin khỏi các tình trạng nguy hiểm như quá sạc, quá xả, quá dòng, quá nhiệt độ và đoản mạch, đảm bảo an toàn và kéo dài tuổi thọ của pin.

Nhiệt độ ảnh hưởng đến pin điện thoại như thế nào?

Nhiệt độ môi trường quá cao hoặc quá thấp đều gây hại cho pin. Nhiệt độ cao đẩy nhanh quá trình lão hóa hóa học, làm giảm dung lượng và tuổi thọ pin. Nhiệt độ thấp có thể tạm thời làm giảm hiệu suất và khả năng sạc của pin.

Có nên xả pin điện thoại hoàn toàn trước khi sạc lại?

Với pin Lithium-ion và Lithium Polymer hiện đại, việc xả pin hoàn toàn không còn cần thiết và thậm chí có thể làm giảm tuổi thọ. Tốt nhất nên duy trì mức pin trong khoảng 20% đến 80% để tối ưu hóa chu kỳ sống của pin.

Pin điện thoại có thể bị nổ không?

Mặc dù rất hiếm, pin điện thoại vẫn có thể bị nổ hoặc cháy nếu bị hư hại nghiêm trọng (như va đập mạnh, xuyên thủng), quá nhiệt do lỗi sạc hoặc lỗi sản xuất. Mạch bảo vệ pin đóng vai trò quan trọng trong việc ngăn ngừa những sự cố này.

Tại sao pin điện thoại bị chai theo thời gian?

Pin bị chai (giảm dung lượng) là một quá trình lão hóa tự nhiên của hóa chất bên trong. Mỗi chu kỳ sạc xả, hoặc đơn giản là thời gian và nhiệt độ, đều góp phần làm giảm khả năng lưu trữ năng lượng của các vật liệu điện cực, khiến pin không còn giữ được dung lượng như ban đầu.

Pin Lithium Polymer có an toàn hơn Lithium-ion không?

Pin Lithium Polymer nhìn chung được coi là an toàn hơn Li-ion về khả năng chống cháy nổ khi bị xuyên thủng nhờ dung dịch điện phân dạng gel. Tuy nhiên, nếu cháy xảy ra, ngọn lửa từ pin Li-Po có thể lớn hơn. Cả hai loại pin đều có mạch bảo vệ để giảm thiểu rủi ro.

Việc nắm vững cấu tạo pin điện thoại không chỉ giúp chúng ta hiểu rõ hơn về thiết bị của mình mà còn là kiến thức quan trọng để sử dụng và bảo quản pin một cách thông minh, kéo dài tuổi thọ cho smartphone. Tại Xe Tải Van, chúng tôi tin rằng việc chia sẻ những kiến thức hữu ích như thế này sẽ giúp bạn đọc có cái nhìn sâu sắc hơn về công nghệ xung quanh mình.
