Cơ Cấu Phân Phối Khí: Trái Tim Vận Hành Mượt Mà Của Xe Tải Van

Trang Chủ / Blog / Cơ Cấu Phân Phối Khí: Trái Tim Vận Hành Mượt Mà Của Xe Tải Van

Trong thế giới động cơ, cơ cấu phân phối khí đóng vai trò cực kỳ quan trọng, quyết định đến hiệu suất, mức tiêu thụ nhiên liệu và khả năng vận hành của xe. Đặc biệt đối với các dòng xe tải van, nơi hiệu quả vận hành và độ bền bỉ là yếu tố hàng đầu, việc hiểu rõ về bộ phận này càng trở nên cần thiết. Hãy cùng khám phá sâu hơn về cấu tạo, chức năng và những công nghệ tiên tiến của cơ cấu vital này.

Vai Trò Sống Còn của Cơ Cấu Phân Phối Khí Trong Động Cơ

Cơ cấu phân phối khí có nhiệm vụ chính là điều khiển quá trình nạp hỗn hợp khí (hoặc khí sạch) vào xi lanh và thải sạch khí cháy ra khỏi động cơ đúng thời điểm và lưu lượng cần thiết. Đây là một bộ phận không thể thiếu trong mọi động cơ đốt trong, từ xe máy nhỏ gọn đến những chiếc xe tải van mạnh mẽ, đảm bảo chu trình làm việc của động cơ diễn ra liên tục và hiệu quả.

Sự chính xác trong thời điểm đóng mở các van nạp, xả ảnh hưởng trực tiếp đến công suất, mô-men xoắn, và lượng khí thải. Nếu hệ thống phân phối khí hoạt động không đúng cách, động cơ sẽ mất đi hiệu suất, tiêu hao nhiên liệu nhiều hơn và có thể gây ra những hư hỏng nghiêm trọng khác. Vì thế, việc bảo trì và hiểu rõ về cơ cấu này là cực kỳ quan trọng đối với người dùng xe.

Đảm Bảo Hiệu Suất Đốt Cháy Tối Ưu

Để đạt được hiệu suất đốt cháy cao nhất, việc nạp đầy hỗn hợp khí và thải sạch khí cháy phải được thực hiện một cách tối ưu. Cơ cấu phân phối khí đảm bảo rằng các xupap nạp mở đúng lúc để lượng khí cần thiết đi vào buồng đốt, sau đó đóng kín hoàn toàn trong kỳ nén và kỳ cháy để tránh thất thoát áp suất. Tương tự, xupap xả sẽ mở để đẩy hết khí thải ra ngoài, làm sạch buồng đốt cho chu trình tiếp theo.

Quá trình này diễn ra hàng ngàn lần mỗi phút khi động cơ hoạt động, đòi hỏi sự đồng bộ và chính xác tuyệt đối từ mọi chi tiết. Một sai lệch nhỏ trong thời điểm hoặc độ mở của xupap cũng có thể dẫn đến giảm công suất đáng kể, tăng tiêu thụ nhiên liệu lên tới 10-15%, và thậm chí làm hỏng các bộ phận khác của động cơ.

Giải Mã Các Bộ Phận Chính Của Cơ Cấu Phân Phối Khí

Cơ cấu phân phối khí là một tập hợp các chi tiết được thiết kế và chế tạo với độ chính xác cao, làm việc ăn khớp với nhau để thực hiện nhiệm vụ điều khiển dòng khí. Mỗi bộ phận đều có vai trò riêng biệt nhưng lại phụ thuộc lẫn nhau để tạo nên một hệ thống hoàn chỉnh.

Sơ đồ cấu tạo chi tiết của cơ cấu phân phối khí trong động cơ xe tải van

Xem Thêm Bài Viết:

Trục Cam – “Bộ Não” Điều Khiển Thời Điểm

Trục cam là một trong những bộ phận quan trọng nhất của hệ thống phân phối khí, hoạt động như “bộ não” điều khiển thời điểm đóng mở của các xupap. Được dẫn động từ trục khuỷu thông qua xích, đai hoặc bánh răng, trục cam quay với tốc độ bằng một nửa tốc độ trục khuỷu đối với động cơ 4 kỳ.

Trên thân trục cam có các vấu cam được thiết kế đặc biệt, có hình dạng không đối xứng. Khi trục cam quay, các vấu cam này sẽ tác động lên con đội, đũa đẩy (nếu có), cò mổ (cần mở) và cuối cùng là đẩy xupap mở ra. Vị trí và hình dạng của từng vấu cam được tính toán kỹ lưỡng để đảm bảo xupap mở và đóng đúng thời điểm và đủ độ mở cần thiết cho mỗi chu trình làm việc của động cơ.

Xupap – Cổng Vào Và Ra Của Hỗn Hợp Khí

Xupap đảm nhiệm vai trò trực tiếp đóng mở các cửa nạp và cửa xả trong buồng đốt. Chúng phải làm việc trong môi trường khắc nghiệt với nhiệt độ cao lên đến hàng trăm độ C và áp suất lớn, do đó được chế tạo từ các vật liệu hợp kim đặc biệt có khả năng chịu nhiệt, chống mài mòn và ít giãn nở nhiệt.

Có hai loại xupap chính: xupap nạp (thường có đường kính lớn hơn để tối ưu lượng khí nạp) và xupap xả (thường được làm từ vật liệu chịu nhiệt tốt hơn). Hình dạng của nấm xupap, đặc biệt là góc nghiêng và bề mặt tiếp xúc với đế xupap, ảnh hưởng trực tiếp đến lưu lượng và tốc độ dòng khí, quyết định khả năng “hít thở” của động cơ.

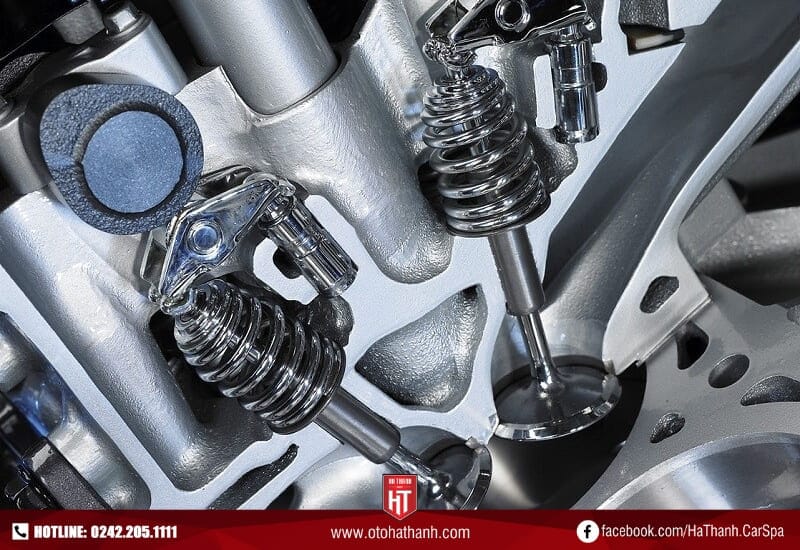

Các bộ phận xupap và lò xo trong cơ cấu phân phối khí động cơ xe tải

Lò Xo Xupap và Các Chi Tiết Liên Quan

Lò xo xupap có nhiệm vụ giữ cho xupap luôn đóng kín khi không bị vấu cam tác động và đẩy xupap trở về vị trí đóng sau khi mở. Đây là bộ phận chịu tải trọng lớn và hoạt động liên tục, yêu cầu độ đàn hồi cao và khả năng chống mỏi tốt. Thông thường, lò xo xupap được chế tạo từ thép hợp kim chịu nhiệt và có thể bao gồm nhiều lò xo lồng vào nhau để giảm thiểu dao động cộng hưởng, tránh gãy lò xo ở tốc độ cao.

Ngoài ra, cơ cấu phân phối khí còn bao gồm các chi tiết khác như con đội (lifter), đũa đẩy (pushrod), cò mổ (rocker arm) và các chi tiết định vị, điều chỉnh khe hở nhiệt xupap. Mỗi chi tiết này đều góp phần truyền chuyển động từ trục cam đến xupap một cách chính xác và hiệu quả.

Công Nghệ Hiện Đại Nâng Tầm Cơ Cấu Phân Phối Khí

Trong những năm gần đây, các nhà sản xuất ô tô đã không ngừng nghiên cứu và phát triển nhiều công nghệ tiên tiến để cải thiện hiệu suất của cơ cấu phân phối khí. Mục tiêu chính là tối ưu hóa thời điểm và độ mở của xupap ở mọi dải tốc độ động cơ và tải trọng, từ đó nâng cao công suất, giảm tiêu thụ nhiên liệu và hạn chế khí thải.

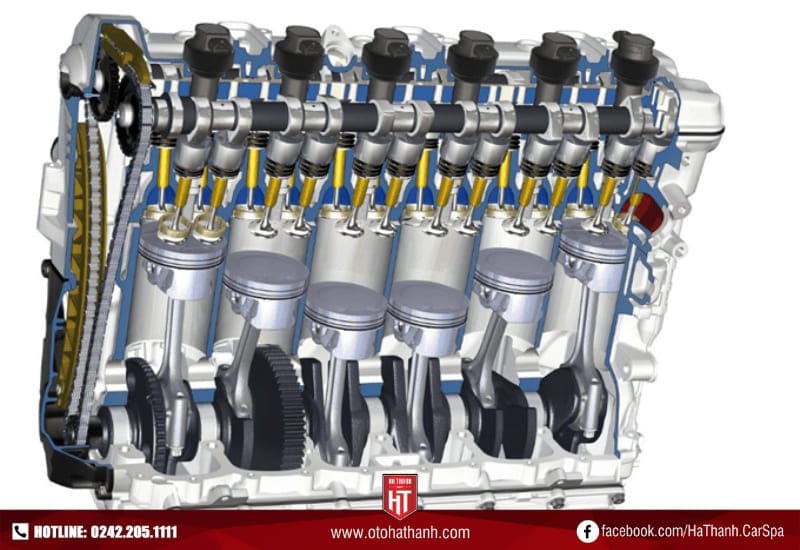

Nguyên lý hoạt động của cơ cấu phân phối khí đảm bảo chu trình nạp xả

Hệ Thống Điều Khiển Xupap Biến Thiên (VVT)

Công nghệ điều khiển xupap biến thiên (Variable Valve Timing – VVT) là một trong những cải tiến đáng kể nhất. Các hệ thống VVT như VVT-i của Toyota/Lexus, CVVT của Hyundai/Kia, hay i-VTEC của Honda đều cho phép điều chỉnh góc xoay của trục cam nạp hoặc cả trục cam nạp và xả. Việc thay đổi góc xoay này sẽ làm thay đổi thời điểm mở và đóng của xupap.

Ở vòng tua thấp, xupap có thể đóng sớm hơn để tăng mô-men xoắn. Ở vòng tua cao, xupap đóng muộn hơn, kéo dài thời gian nạp để tăng công suất. Công nghệ này giúp động cơ linh hoạt hơn, phản ứng nhanh hơn và tiết kiệm nhiên liệu trong nhiều điều kiện vận hành khác nhau.

Điều Chỉnh Độ Nâng Xupap (VTEC & Valvetronic)

Bên cạnh việc điều chỉnh thời điểm, một số công nghệ còn cho phép thay đổi độ nâng (lift) của xupap. Ví dụ, công nghệ VTEC (Variable Valve Timing and Lift Electronic Control) của Honda không chỉ điều chỉnh thời điểm mà còn thay đổi biên độ nâng xupap. Điều này đạt được thông qua việc sử dụng các vấu cam phụ và cơ cấu khóa thủy lực, cho phép xupap nâng cao hơn ở tốc độ động cơ cao để tối ưu hóa lưu lượng khí.

Một ví dụ khác là hệ thống Valvetronic của BMW, một cơ cấu phân phối khí tinh vi có khả năng điều chỉnh hoàn toàn độ nâng xupap một cách liên tục, loại bỏ hoàn toàn bướm ga ở động cơ xăng. Điều này giúp giảm đáng kể tổn thất bơm, mang lại hiệu quả nhiên liệu vượt trội và phản ứng ga tức thì.

Các Dạng Cơ Cấu Phân Phối Khí Phổ Biến

Trong lịch sử phát triển của động cơ đốt trong, đã có nhiều dạng cơ cấu phân phối khí khác nhau được thiết kế. Tuy nhiên, phổ biến nhất vẫn là các hệ thống sử dụng xupap, được phân loại dựa trên vị trí của trục cam và xupap.

Cơ Cấu Phân Phối Khí Dùng Xupap Đặt (OHV – Overhead Valve)

Trong hệ thống phân phối khí dùng xupap đặt, trục cam được bố trí trong thân máy, còn các xupap được đặt bên trên xi lanh trong đầu xi lanh. Chuyển động từ trục cam được truyền lên xupap thông qua một hệ thống con đội, đũa đẩy và cò mổ.

Thiết kế này thường cho phép động cơ có kích thước tổng thể nhỏ gọn hơn về chiều cao, nhưng lại có nhiều chi tiết trung gian, dẫn đến quán tính lớn hơn và giới hạn vòng tua động cơ. Hệ thống OHV thường thấy trong các động cơ đời cũ hoặc động cơ dung tích lớn, công suất thấp của một số xe tải và xe bán tải đời đầu.

Cơ Cấu Phân Phối Khí Dùng Xupap Treo (OHC – Overhead Camshaft)

Cơ cấu phân phối khí dùng xupap treo là thiết kế phổ biến nhất hiện nay trên các dòng xe ô tô, bao gồm cả xe tải van. Trong hệ thống này, trục cam được đặt trên nắp máy, ngay phía trên các xupap. Điều này giúp giảm thiểu các chi tiết trung gian như đũa đẩy, làm giảm khối lượng quán tính và cho phép động cơ hoạt động ở vòng tua cao hơn.

Có hai loại chính của hệ thống OHC:

SOHC (Single Overhead Camshaft): Chỉ có một trục cam duy nhất trên nắp máy để điều khiển cả xupap nạp và xả cho mỗi hàng xi lanh.
DOHC (Double Overhead Camshaft): Có hai trục cam trên nắp máy cho mỗi hàng xi lanh, một trục điều khiển xupap nạp và một trục điều khiển xupap xả. Hệ thống DOHC thường mang lại hiệu suất cao hơn, đặc biệt khi kết hợp với công nghệ VVT.

Cấu tạo cơ cấu phân phối khí loại xupap treo SOHC hoặc DOHC

Hệ Thống Van Trượt và Hỗn Hợp

Ngoài các loại dùng xupap, còn có hệ thống phân phối khí dùng van trượt, thường thấy ở một số động cơ 2 kỳ đời cũ. Van trượt được cấu tạo đơn giản hơn, không cần điều chỉnh khe hở nhưng lại có nhược điểm là tiêu hao nhiên liệu cao và khó kiểm soát khí thải.

Hệ thống hỗn hợp là sự kết hợp của cả xupap và van trượt, thường xuất hiện ở một số động cơ diesel 2 kỳ, nơi piston đóng vai trò như một van trượt cho cửa thổi, còn xupap đảm nhiệm cửa xả. Tuy nhiên, các hệ thống này ngày nay ít phổ biến trên các dòng xe thương mại hiện đại.

Bảo Dưỡng và Những Lỗi Thường Gặp Của Cơ Cấu Phân Phối Khí

Cơ cấu phân phối khí là một hệ thống chịu nhiều tác động cơ học và nhiệt độ cao, nên việc bảo dưỡng định kỳ là cực kỳ quan trọng để đảm bảo tuổi thọ và hiệu suất của động cơ. Bất kỳ sự cố nào xảy ra trong bộ phận này cũng có thể dẫn đến những hậu quả nghiêm trọng.

Dấu Hiệu Nhận Biết Hư Hỏng Cơ Cấu Phân Phối Khí

Việc nhận biết sớm các dấu hiệu hư hỏng của cơ cấu phân phối khí có thể giúp bạn tránh được những sửa chữa tốn kém. Một số dấu hiệu phổ biến bao gồm tiếng ồn lạ từ khu vực đầu máy (tiếng lạch cạch hoặc gõ nhẹ), động cơ hoạt động không ổn định (rung giật, mất công suất), khó khởi động, hoặc khói thải có màu bất thường.

Cụ thể, tiếng kêu lạch cạch thường xuất phát từ khe hở xupap không đúng, lò xo xupap yếu hoặc hỏng, hay mài mòn các chi tiết như con đội, cò mổ. Mất công suất và tăng tiêu thụ nhiên liệu có thể là do xupap bị kênh, không đóng kín hoàn toàn, hoặc trục cam bị mòn.

Bí Quyết Bảo Dưỡng Để Kéo Dài Tuổi Thọ

Để kéo dài tuổi thọ của cơ cấu phân phối khí và toàn bộ động cơ, việc thay dầu động cơ định kỳ theo khuyến nghị của nhà sản xuất là yếu tố tiên quyết. Dầu bôi trơn chất lượng cao giúp giảm ma sát và tản nhiệt cho các chi tiết chuyển động. Kiểm tra và điều chỉnh khe hở xupap định kỳ (đối với các động cơ không có tự động điều chỉnh) cũng rất quan trọng để đảm bảo hoạt động êm ái và hiệu quả.

Ngoài ra, việc kiểm tra dây đai hoặc xích cam theo lịch trình cũng cần được chú trọng. Dây đai cam bị mòn hoặc xích cam bị chùng có thể dẫn đến sai lệch thời điểm đóng mở xupap, gây hỏng hóc nghiêm trọng cho piston và xupap. Hãy luôn lắng nghe động cơ của mình và đưa xe đến các trung tâm bảo dưỡng uy tín ngay khi phát hiện bất kỳ dấu hiệu bất thường nào.

Câu Hỏi Thường Gặp Về Cơ Cấu Phân Phối Khí

1. Cơ cấu phân phối khí là gì?

Cơ cấu phân phối khí là hệ thống các bộ phận trong động cơ đốt trong có nhiệm vụ điều khiển việc mở và đóng các van (xupap) nạp và xả, cho phép hỗn hợp khí đi vào buồng đốt và khí thải thoát ra đúng thời điểm để đảm bảo chu trình hoạt động của động cơ.

2. Tại sao cơ cấu phân phối khí lại quan trọng đối với xe tải van?

Đối với xe tải van, hiệu suất vận hành, tiết kiệm nhiên liệu và độ bền bỉ là yếu tố then chốt. Cơ cấu phân phối khí ảnh hưởng trực tiếp đến công suất, mô-men xoắn, và mức tiêu thụ nhiên liệu của xe, đảm bảo khả năng vận chuyển hàng hóa hiệu quả và giảm chi phí vận hành.

3. Trục cam có vai trò gì trong hệ thống này?

Trục cam là bộ phận trung tâm, có nhiệm vụ điều khiển thời điểm và độ mở của các xupap thông qua các vấu cam được thiết kế đặc biệt. Nó được dẫn động từ trục khuỷu và quay đồng bộ với tốc độ bằng một nửa trục khuỷu đối với động cơ 4 kỳ.

4. Công nghệ VVT (Variable Valve Timing) mang lại lợi ích gì?

Công nghệ VVT giúp điều chỉnh thời điểm đóng mở của xupap một cách linh hoạt tùy theo tốc độ và tải trọng của động cơ. Điều này giúp tối ưu hóa hiệu suất, tăng công suất ở vòng tua cao, tăng mô-men xoắn ở vòng tua thấp, và cải thiện đáng kể hiệu quả sử dụng nhiên liệu, đồng thời giảm lượng khí thải.

5. Có những loại cơ cấu phân phối khí phổ biến nào?

Các loại phổ biến nhất là cơ cấu phân phối khí dùng xupap treo (OHC – Overhead Camshaft), bao gồm SOHC (một trục cam) và DOHC (hai trục cam), và loại xupap đặt (OHV – Overhead Valve). Hệ thống OHC hiện đại hơn và phổ biến rộng rãi.

6. Dấu hiệu nào cho thấy cơ cấu phân phối khí đang gặp vấn đề?

Các dấu hiệu phổ biến bao gồm tiếng ồn lạ từ khu vực động cơ (tiếng lạch cạch, gõ nhẹ), động cơ hoạt động không ổn định, rung giật, giảm công suất, tăng tiêu thụ nhiên liệu, hoặc khói thải bất thường.

7. Cần bảo dưỡng cơ cấu phân phối khí như thế nào?

Việc bảo dưỡng bao gồm thay dầu động cơ định kỳ bằng loại dầu phù hợp, kiểm tra và điều chỉnh khe hở xupap (nếu cần), và kiểm tra tình trạng dây đai hoặc xích cam theo lịch trình của nhà sản xuất.

8. Khe hở xupap là gì và tại sao nó lại quan trọng?

Khe hở xupap là khoảng cách nhỏ giữa đuôi xupap và bộ phận truyền động (ví dụ: cò mổ). Khe hở này cần thiết để bù trừ sự giãn nở của các chi tiết khi động cơ nóng lên. Nếu khe hở không đúng, xupap có thể không đóng kín (quá nhỏ) hoặc gây ra tiếng kêu và mòn (quá lớn), ảnh hưởng đến hiệu suất và tuổi thọ động cơ.

9. Công nghệ DOHC có ưu điểm gì so với SOHC?

Cơ cấu phân phối khí DOHC (Double Overhead Camshaft) có hai trục cam riêng biệt cho xupap nạp và xả trên mỗi hàng xi lanh, cho phép kiểm soát tốt hơn thời điểm và độ mở của từng loại xupap. Điều này giúp tối ưu hóa luồng khí, đạt được hiệu suất cao hơn, đặc biệt ở vòng tua động cơ lớn, và dễ dàng tích hợp các công nghệ biến thiên.

10. Xe tải van thường sử dụng loại cơ cấu phân phối khí nào?

Hầu hết các dòng xe tải van hiện đại đều sử dụng cơ cấu phân phối khí loại xupap treo (OHC), đặc biệt là DOHC, vì hiệu suất cao, khả năng tiết kiệm nhiên liệu và tính linh hoạt trong việc tích hợp các công nghệ điều khiển xupap biến thiên.

Hiểu rõ về cơ cấu phân phối khí không chỉ giúp bạn sử dụng xe hiệu quả hơn mà còn biết cách bảo vệ “trái tim” của chiếc xe tải van thân yêu. Tại Xe Tải Van, chúng tôi tin rằng kiến thức chuyên sâu về xe sẽ giúp bạn tự tin hơn trên mọi nẻo đường, đảm bảo hành trình luôn an toàn và hiệu quả.
