Trong cấu tạo phức tạp của một chiếc ô tô, hệ thống phân phối khí đóng vai trò cực kỳ quan trọng, quyết định hiệu suất vận hành của động cơ. Đây là trái tim điều khiển nhịp thở của động cơ đốt trong, đảm bảo quá trình nạp không khí và nhiên liệu, đồng thời thải khí xả ra ngoài một cách tối ưu. Việc nắm rõ cách thức hoạt động và các thành phần của hệ thống này sẽ giúp bạn hiểu sâu hơn về chiếc xe của mình và tầm quan trọng của việc bảo dưỡng định kỳ.

Vai Trò Và Cấu Tạo Của Hệ Thống Phân Phối Khí

Hệ thống phân phối khí là một bộ phận không thể thiếu trong mọi động cơ đốt trong, từ xe tải van cho đến các dòng xe du lịch cao cấp. Nhiệm vụ chính của nó là điều khiển quá trình đóng mở các cửa nạp và cửa xả trong xi lanh, cho phép không khí sạch (hoặc hòa khí) đi vào buồng đốt và khí thải thoát ra ngoài sau quá trình cháy. Quá trình này diễn ra liên tục, đồng bộ với chu kỳ làm việc của piston và trục khuỷu, đảm bảo động cơ hoạt động trơn tru và hiệu quả.

Trục cam – Trái tim điều khiển chu trình

Trục cam là một trong những thành phần cốt lõi của hệ thống phân phối khí. Đây là một trục liền khối, trên đó có các vấu cam (cam nạp và cam xả) được bố trí theo thứ tự nổ của từng xi lanh và loại động cơ. Chức năng của các vấu cam là đẩy các con đội, qua đó truyền chuyển động lên các chi tiết trung gian (như đũa đẩy, cò mổ) để mở xupap. Trục cam thường được dẫn động từ trục khuỷu thông qua dây đai cam (timing belt) hoặc xích cam (timing chain), đảm bảo sự đồng bộ tuyệt đối về thời điểm đóng mở xupap so với vị trí piston.

Xupap và lò xo xupap – Cửa sổ của động cơ

Xupap là bộ phận trực tiếp thực hiện việc đóng mở các cửa nạp và cửa xả trong xi lanh. Mỗi xi lanh thường có ít nhất một xupap nạp và một xupap xả, nhưng nhiều động cơ hiện đại có thể có 3 hoặc 4 xupap trên mỗi xi lanh để tăng cường hiệu suất nạp/xả. Xupap được chế tạo từ các vật liệu chịu nhiệt cao, cứng và ít giãn nở để đảm bảo độ bền trong môi trường làm việc khắc nghiệt của buồng đốt.

Lò xo xupap có nhiệm vụ giữ cho xupap luôn đóng kín khi không có lực tác động từ cam và đảm bảo xupap trở về vị trí đóng nhanh chóng sau khi được mở. Các lò xo này thường được làm từ vật liệu đàn hồi tốt, có bước xoắn thay đổi để giảm thiểu hiện tượng cộng hưởng và rung động trong quá trình hoạt động, từ đó kéo dài tuổi thọ của lò xo và xupap.

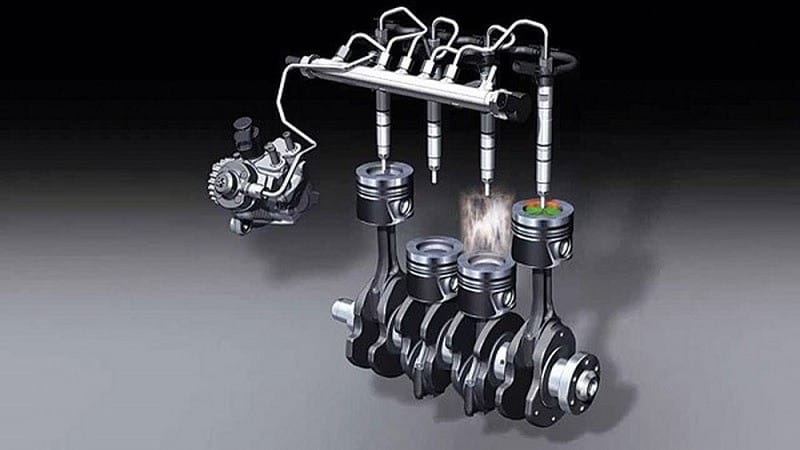

Cấu tạo các bộ phận chính của hệ thống phân phối khí động cơ

Nguyên Lý Hoạt Động Cơ Bản Của Hệ Thống Phân Phối Khí

Nguyên lý hoạt động của hệ thống phân phối khí dựa trên sự phối hợp nhịp nhàng giữa trục cam và trục khuỷu. Khi trục khuỷu quay, nó sẽ truyền chuyển động đến trục cam thông qua dây đai hoặc xích cam. Các vấu cam trên trục cam sẽ lần lượt tác động lên con đội, đũa đẩy (nếu có), cò mổ và cuối cùng là đuôi xupap. Lực tác động này sẽ đẩy xupap mở ra, cho phép không khí hoặc hòa khí đi vào buồng đốt (kỳ nạp) hoặc khí thải thoát ra ngoài (kỳ xả).

Xem Thêm Bài Viết:

Ngay sau khi vấu cam đi qua, lò xo xupap sẽ kéo xupap trở lại vị trí đóng, giữ kín buồng đốt trong các kỳ nén và kỳ nổ. Thời điểm và độ mở của xupap được tính toán chính xác để tối ưu hóa quá trình nạp và xả, ảnh hưởng trực tiếp đến công suất, hiệu quả đốt cháy và lượng khí thải của động cơ. Một sai lệch nhỏ trong thời điểm này cũng có thể gây ra giảm hiệu suất đáng kể.

Phân Loại Các Hệ Thống Phân Phối Khí Phổ Biến

Trong ngành công nghiệp ô tô, có nhiều kiểu thiết kế cho hệ thống phân phối khí, mỗi loại có ưu và nhược điểm riêng, phù hợp với từng mục đích sử dụng và yêu cầu kỹ thuật của động cơ. Sự phát triển của công nghệ đã mang lại nhiều cải tiến đáng kể, giúp tăng hiệu suất và giảm tiêu thụ nhiên liệu.

Hệ thống phân phối khí dùng xupap đặt: Cấu trúc truyền thống

Cơ cấu phân phối khí dùng xupap đặt (Side-Valve hay L-Head) là một trong những thiết kế truyền thống nhất, nơi các xupap được đặt ngay trong thân máy, bên cạnh xi lanh. Cấu tạo của loại này bao gồm trục cam nằm bên dưới, tác động trực tiếp lên con đội và sau đó là xupap. Ưu điểm của hệ thống này là cấu tạo khá đơn giản, dễ sản xuất và bảo dưỡng. Tuy nhiên, đường nạp và xả khí thường dài và có nhiều khúc cua, dẫn đến hiệu suất nạp/xả không cao và khó đạt được tốc độ vòng tua máy lớn, làm hạn chế công suất động cơ. Loại này ít phổ biến trên các động cơ hiện đại.

Hệ thống phân phối khí dùng xupap treo: Giải pháp hiện đại cho hiệu suất

Hệ thống phân phối khí dùng xupap treo (Overhead Valve – OHV hoặc Overhead Camshaft – OHC) là loại phổ biến nhất hiện nay. Trong cấu trúc OHV, xupap được lắp đặt ở phần nắp máy, còn trục cam có thể nằm trong thân máy và truyền động lên xupap thông qua đũa đẩy và cò mổ. Loại này có ưu điểm là đường nạp/xả thẳng hơn, giúp tăng hiệu suất động cơ.

Với hệ thống OHC, trục cam được đặt trực tiếp trên nắp máy, ngay phía trên các xupap. Loại này loại bỏ đũa đẩy, giúp giảm khối lượng các chi tiết chuyển động quán tính, cho phép động cơ đạt vòng tua cao hơn và phản ứng tốt hơn. Có hai biến thể chính:

SOHC (Single Overhead Camshaft): Một trục cam chung điều khiển cả xupap nạp và xupap xả cho mỗi hàng xi lanh.
DOHC (Double Overhead Camshaft): Hai trục cam riêng biệt trên mỗi hàng xi lanh, một cho xupap nạp và một cho xupap xả, mang lại khả năng điều khiển xupap chính xác hơn và tối ưu hóa hiệu suất nạp/xả ở mọi dải tốc độ.
Các động cơ xe tải van hiện đại thường sử dụng công nghệ DOHC để tối ưu hóa công suất và tiết kiệm nhiên liệu.

So sánh các kiểu cơ cấu phân phối khí dùng xupap treo và đặt

Van trượt và hệ thống hỗn hợp: Sự đa dạng trong thiết kế

Ngoài các loại dùng xupap, một số động cơ đặc biệt hoặc động cơ hai kỳ sử dụng cơ cấu phân phối khí dùng van trượt. Trong loại này, bản thân piston hoặc một bộ phận trượt khác đóng vai trò như van, đóng mở các cửa nạp và xả trên thành xi lanh khi piston di chuyển. Thiết kế này thường đơn giản hơn về cấu tạo cơ khí nhưng có thể kém hiệu quả hơn về mặt tiêu hao nhiên liệu và kiểm soát khí thải so với các hệ thống dùng xupap.

Hệ thống phân phối khí hỗn hợp là sự kết hợp giữa xupap và van trượt. Ví dụ, trong một số động cơ diesel hai kỳ, piston có thể đóng vai trò van trượt để điều khiển cửa thổi, trong khi xupap được sử dụng để đóng mở cửa xả. Sự kết hợp này nhằm tận dụng ưu điểm của cả hai công nghệ, phù hợp với yêu cầu hoạt động đặc thù của loại động cơ đó.

Tầm Quan Trọng Của Hệ Thống Phân Phối Khí Đối Với Hiệu Suất Xe

Hệ thống phân phối khí là yếu tố then chốt quyết định nhiều khía cạnh về hiệu suất của động cơ. Một hệ thống được thiết kế và vận hành tối ưu sẽ đảm bảo động cơ đạt được công suất cao nhất, mô-men xoắn mạnh mẽ ở các dải vòng tua khác nhau, đồng thời duy trì mức tiêu thụ nhiên liệu hiệu quả. Khả năng điều khiển thời điểm đóng mở xupap chính xác giúp tối đa hóa lượng không khí nạp vào và khí thải thoát ra, cải thiện quá trình đốt cháy.

Các công nghệ tiên tiến như VVT (Variable Valve Timing – Điều khiển thời gian đóng mở xupap biến thiên) và VVL (Variable Valve Lift – Điều khiển độ nâng xupap biến thiên) đã được phát triển để điều chỉnh hoạt động của hệ thống phân phối khí theo thời gian thực, phù hợp với từng điều kiện lái. Ví dụ, ở vòng tua thấp, xupap có thể mở ngắn hơn để tăng mô-men xoắn, trong khi ở vòng tua cao, chúng mở lâu hơn để đạt công suất tối đa. Điều này không chỉ nâng cao trải nghiệm lái mà còn góp phần giảm đáng kể lượng khí thải độc hại ra môi trường.

Bảo Dưỡng Và Các Lỗi Thường Gặp Của Hệ Thống Phân Phối Khí

Để đảm bảo hệ thống phân phối khí hoạt động hiệu quả và bền bỉ, việc kiểm tra và bảo dưỡng định kỳ là cực kỳ cần thiết. Một số công việc bảo dưỡng quan trọng bao gồm kiểm tra và điều chỉnh khe hở xupap theo khuyến nghị của nhà sản xuất, thay dầu động cơ đúng hạn để đảm bảo bôi trơn tốt cho trục cam và các chi tiết liên quan, cũng như kiểm tra độ căng và tình trạng của dây đai cam hoặc xích cam. Dây đai cam thường có tuổi thọ khoảng 80.000 đến 100.000 km và cần được thay thế định kỳ để tránh đứt dây, gây hư hỏng nghiêm trọng cho động cơ.

Các lỗi thường gặp ở hệ thống phân phối khí có thể bao gồm xupap bị kẹt, cong, cháy; lò xo xupap bị yếu hoặc gãy; trục cam bị mòn các vấu cam; hoặc các chi tiết truyền động bị hỏng. Dấu hiệu nhận biết thường là tiếng ồn lạ phát ra từ động cơ (tiếng gõ, tiếng lạch cạch), động cơ hoạt động yếu, giảm công suất, tăng tiêu hao nhiên liệu hoặc xe thải ra khói bất thường. Khi phát hiện các dấu hiệu này, chủ xe cần đưa xe đến các trung tâm bảo dưỡng uy tín để được kiểm tra và sửa chữa kịp thời, tránh những hư hỏng lớn hơn.

Câu Hỏi Thường Gặp (FAQs) Về Hệ Thống Phân Phối Khí

1. Hệ thống phân phối khí là gì và nó có vai trò gì trong động cơ ô tô?
Hệ thống phân phối khí là một bộ phận cơ khí trong động cơ đốt trong, có nhiệm vụ điều khiển quá trình đóng mở các van (xupap) nạp và xả, cho phép hỗn hợp không khí-nhiên liệu đi vào buồng đốt và khí thải thoát ra ngoài. Vai trò chính là tối ưu hóa chu trình nạp-nén-nổ-xả để động cơ hoạt động hiệu quả.

2. Trục cam và xupap hoạt động như thế nào trong hệ thống này?
Trục cam có các vấu cam tác động lên con đội, đẩy xupap mở ra. Sau khi vấu cam đi qua, lò xo xupap sẽ kéo xupap trở về vị trí đóng. Quá trình này được đồng bộ với chuyển động của piston thông qua dây đai hoặc xích cam, đảm bảo thời điểm đóng mở xupap chính xác.

3. Tại sao cần phải điều chỉnh khe hở xupap?
Khe hở xupap cần được điều chỉnh định kỳ để bù trừ cho sự giãn nở vì nhiệt của các chi tiết khi động cơ hoạt động. Khe hở đúng giúp xupap đóng kín hoàn toàn, tránh rò rỉ khí và đảm bảo tuổi thọ của hệ thống phân phối khí cũng như hiệu suất động cơ.

4. DOHC và SOHC khác nhau như thế nào?
SOHC (Single Overhead Camshaft) sử dụng một trục cam duy nhất trên nắp máy để điều khiển cả xupap nạp và xả cho mỗi hàng xi lanh. DOHC (Double Overhead Camshaft) sử dụng hai trục cam riêng biệt trên nắp máy, một cho xupap nạp và một cho xupap xả, cho phép điều khiển linh hoạt hơn và hiệu suất cao hơn.

5. Các dấu hiệu hư hỏng của hệ thống phân phối khí là gì?
Các dấu hiệu hư hỏng có thể bao gồm tiếng ồn lạ từ động cơ (tiếng gõ, lạch cạch), giảm công suất, động cơ yếu, tăng tiêu hao nhiên liệu, hoặc xe thải ra khói bất thường.

6. Công nghệ VVT/VVL mang lại lợi ích gì cho động cơ?
Công nghệ VVT (Variable Valve Timing) và VVL (Variable Valve Lift) cho phép điều chỉnh thời gian và/hoặc độ nâng của xupap một cách biến thiên tùy theo điều kiện hoạt động của động cơ. Điều này giúp tối ưu hóa hiệu suất, tăng công suất, mô-men xoắn, cải thiện hiệu quả nhiên liệu và giảm khí thải ở mọi dải vòng tua.

7. Có bao nhiêu loại hệ thống phân phối khí chính?
Có ba loại chính là hệ thống phân phối khí dùng xupap đặt, dùng xupap treo (phổ biến nhất, bao gồm OHV, SOHC, DOHC) và loại dùng van trượt hoặc hỗn hợp, tùy thuộc vào thiết kế động cơ và mục đích sử dụng.

8. Việc thay thế dây đai cam (timing belt) có quan trọng không?
Việc thay thế dây đai cam theo định kỳ khuyến nghị của nhà sản xuất là cực kỳ quan trọng. Dây đai cam bị đứt có thể khiến piston va chạm với xupap, gây hư hỏng nghiêm trọng và tốn kém cho động cơ, thậm chí phải đại tu.

Hiểu rõ về hệ thống phân phối khí sẽ giúp bạn nhận biết sớm các vấn đề tiềm ẩn và chủ động trong việc bảo dưỡng xe. Với vai trò quan trọng của mình, việc duy trì hệ thống này hoạt động tối ưu là chìa khóa để đảm bảo chiếc xe tải van của bạn luôn bền bỉ và hiệu quả trên mọi hành trình.
