Trong thế giới ô tô, hệ thống treo đóng vai trò then chốt trong việc đảm bảo sự êm ái, ổn định và an toàn khi vận hành. Một trong những thiết kế phổ biến và lâu đời nhất chính là hệ thống treo MacPherson. Đối với những người sở hữu hoặc quan tâm đến các dòng xe như xe tải van, việc nắm vững kiến thức về hệ thống treo MacPherson là gì sẽ giúp bạn hiểu rõ hơn về chiếc xe của mình và cách nó vận hành trên mọi nẻo đường.

Khái Niệm Và Nguồn Gốc Của Hệ Thống Treo MacPherson

Hệ thống treo MacPherson là một loại hệ thống treo độc lập được phát minh bởi kỹ sư người Mỹ gốc Scotland Earle S. MacPherson vào năm 1946. Thiết kế này nhanh chóng trở thành một tiêu chuẩn công nghiệp và được ứng dụng rộng rãi trên phần lớn các mẫu xe hơi hiện đại, đặc biệt là ở bánh trước. Nhiệm vụ chính của hệ thống treo là kết nối linh hoạt giữa thân xe (hoặc khung gầm) với các cụm bánh xe, giúp hấp thụ các xung động từ mặt đường, duy trì sự tiếp xúc liên tục của lốp xe với đường và mang lại trải nghiệm lái xe ổn định, thoải mái.

Trước khi MacPherson ra đời, các hệ thống treo thường phức tạp và chiếm nhiều không gian hơn. Sự ra đời của thiết kế này được xem là một bước tiến lớn, đơn giản hóa cấu trúc hệ thống treo, đồng thời tối ưu hóa không gian và giảm chi phí sản xuất. Nó đặc biệt phù hợp với xu hướng phát triển của xe có cấu trúc khung liền khối (unibody) và dẫn động cầu trước, vốn đang dần trở nên phổ biến sau Chiến tranh thế giới thứ hai.

Lịch Sử Phát Triển Và Tầm Quan Trọng Của Thiết Kế MacPherson

Earle S. MacPherson, khi làm việc tại General Motors, đã phát triển ý tưởng về một hệ thống treo tích hợp lò xo và giảm xóc thành một cụm duy nhất, hay còn gọi là thanh chống (strut). Mặc dù ý tưởng ban đầu của ông không được GM sử dụng rộng rãi, thiết kế này đã tìm thấy “ngôi nhà” của mình tại Ford Châu Âu vào những năm 1950. Từ đó, nó nhanh chóng trở thành lựa chọn ưu tiên cho các dòng xe nhỏ và tầm trung nhờ những ưu điểm vượt trội về kinh tế và không gian.

Thiết kế của hệ thống treo MacPherson đã cách mạng hóa cách các nhà sản xuất xe hơi tạo ra những chiếc xe nhỏ gọn, hiệu quả. Nó cho phép động cơ được đặt ngang (transverse engine), tạo ra không gian rộng rãi hơn cho khoang hành khách và khoang hành lý, điều cực kỳ quan trọng đối với các dòng xe phổ thông và xe tải van. Sự đơn giản trong cấu trúc cũng giúp giảm đáng kể trọng lượng của phần đầu xe, góp phần vào việc tiết kiệm nhiên liệu và cải thiện khả năng vận hành tổng thể.

Cấu Trúc Chi Tiết Của Hệ Thống Treo MacPherson

Hệ thống treo MacPherson nổi bật với cấu trúc tương đối đơn giản, thường bao gồm ba bộ phận chính đóng vai trò cốt lõi trong hoạt động của nó, cùng với một số chi tiết hỗ trợ quan trọng khác. Sự đơn giản này là yếu tố then chốt giúp hệ thống trở nên phổ biến và kinh tế.

Các thành phần cơ bản của hệ thống treo MacPherson bao gồm:

Xem Thêm Bài Viết:

Thanh chống (Strut): Đây là bộ phận đặc trưng và quan trọng nhất, tích hợp cả lò xo cuộn (coil spring) và bộ giảm chấn thủy lực (shock absorber) vào một cụm duy nhất. Thanh chống này gắn trực tiếp vào thân xe ở phía trên và được cố định vào cụm bánh xe thông qua một tay đòn hoặc khớp lái ở phía dưới.
Lò xo cuộn: Được quấn quanh bộ giảm chấn, lò xo có nhiệm vụ nâng đỡ trọng lượng của xe và hấp thụ các xung động ban đầu từ mặt đường, biến năng lượng cơ học thành năng lượng đàn hồi.
Bộ giảm chấn thủy lực: Nằm bên trong lò xo, bộ giảm chấn có nhiệm vụ dập tắt dao động của lò xo, ngăn chặn xe bị nhún nhảy quá mức sau khi gặp chướng ngại vật, đảm bảo sự êm ái và ổn định.
Tay đòn dưới (Lower Control Arm): Còn được gọi là càng A hoặc thanh đòn ngang, bộ phận này gắn một đầu vào khung gầm xe và đầu kia vào cụm ổ trục bánh xe thông qua một khớp cầu. Tay đòn dưới chịu trách nhiệm chính trong việc định vị bánh xe theo chiều ngang và chịu hầu hết các lực bên.
Khớp cầu (Ball Joint) và Cao su càng A (Bushings): Là các điểm kết nối linh hoạt, cho phép các bộ phận chuyển động mà vẫn giữ được sự chắc chắn. Khớp cầu giúp bánh xe có thể xoay và di chuyển theo phương thẳng đứng.

Hệ thống này thường chỉ cần hai điểm kết nối chính vào khung xe (một điểm ở trên cho thanh chống và một điểm ở dưới cho tay đòn dưới), ít hơn đáng kể so với các thiết kế cũ vốn có tới bốn điểm. Điều này không chỉ giảm số lượng chi tiết mà còn đơn giản hóa quy trình lắp ráp, giảm trọng lượng tổng thể của hệ thống và tiết kiệm chi phí sản xuất.

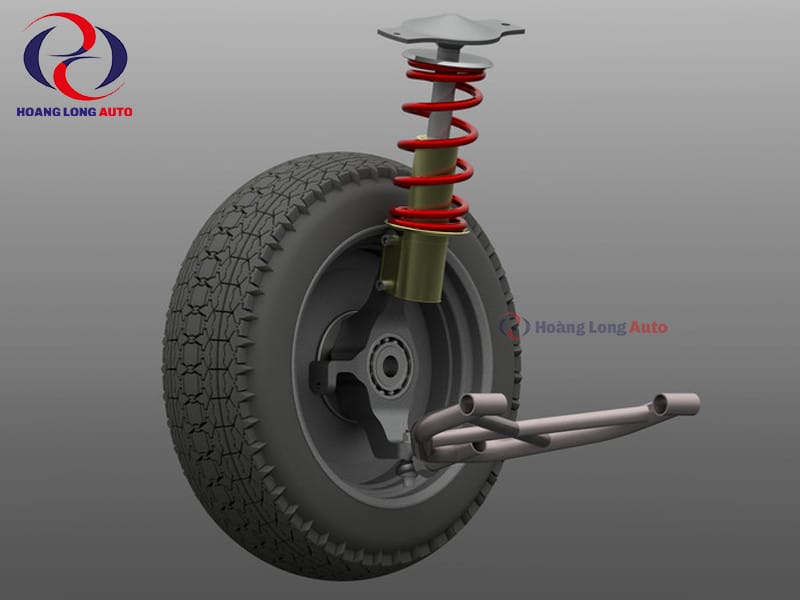

Mô hình cấu tạo hệ thống treo MacPhersonHình ảnh mô tả chi tiết cấu tạo hệ thống treo MacPherson trên xe ô tô với lò xo và giảm xóc.

Nguyên Lý Hoạt Động Của Hệ Thống Treo MacPherson Trong Vận Hành

Khi xe di chuyển trên những con đường gồ ghề, hệ thống treo MacPherson hoạt động một cách nhịp nhàng để giữ cho bánh xe luôn tiếp xúc với mặt đường và thân xe ổn định. Nguyên lý hoạt động của nó dựa trên sự phối hợp giữa các thành phần chính, đặc biệt là thanh chống và tay đòn dưới.

Cụ thể, khi bánh xe gặp phải một chướng ngại vật hoặc đi qua một hố sâu, lực tác động từ mặt đường sẽ truyền lên bánh xe. Lúc này, lò xo cuộn trong thanh chống sẽ nén lại, hấp thụ phần lớn xung động, ngăn không cho rung động truyền trực tiếp lên thân xe. Ngay sau đó, bộ giảm chấn thủy lực sẽ làm chậm quá trình bung ra của lò xo, dập tắt các dao động liên tục, giúp bánh xe nhanh chóng trở về vị trí cân bằng và duy trì tiếp xúc ổn định với mặt đường.

Đồng thời, tay đòn dưới sẽ đóng vai trò như một đòn bẩy, định vị bánh xe và chịu tải trọng ngang. Khi bánh xe di chuyển lên xuống, tay đòn dưới sẽ xoay quanh điểm gắn vào khung gầm, điều khiển chuyển động của cụm bánh xe. Thanh chống, với cấu trúc cố định phần trên vào thân xe và phần dưới vào cụm ổ trục bánh xe, sẽ giữ cho bánh xe không bị trượt ngang quá mức, duy trì quỹ đạo chuyển động ổn định. Nhờ sự kết hợp này, xe có thể di chuyển êm ái và an toàn trên nhiều địa hình khác nhau, giảm thiểu sự khó chịu cho người ngồi trong khoang lái.

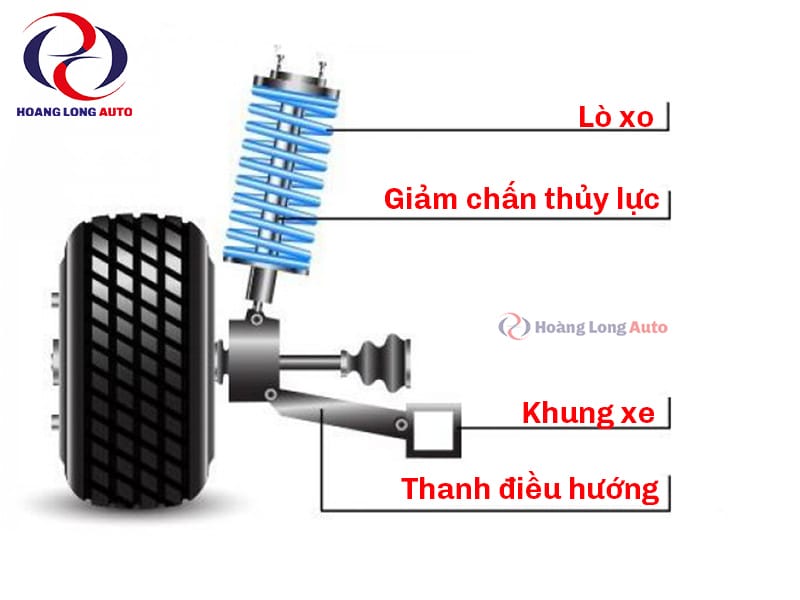

Sơ đồ các bộ phận hệ thống treo MacPhersonSơ đồ các bộ phận chính của hệ thống treo MacPherson bao gồm thanh chống và tay đòn dưới.

Ưu Điểm Nổi Bật Của Hệ Thống Treo MacPherson

Mặc dù ra đời đã lâu, hệ thống treo MacPherson vẫn giữ vững vị thế là một trong những lựa chọn hàng đầu cho các nhà sản xuất ô tô, đặc biệt là trong phân khúc xe phổ thông và xe tải van, nhờ vào hàng loạt ưu điểm vượt trội của nó.

Đầu tiên phải kể đến chi phí sản xuất và bảo dưỡng thấp. Với cấu trúc đơn giản, ít chi tiết hơn so với các hệ thống treo độc lập phức tạp như xương đòn kép (double wishbone) hay đa liên kết (multi-link), chi phí sản xuất và lắp ráp của MacPherson được tối ưu hóa đáng kể. Điều này giúp giảm giá thành tổng thể của xe, làm cho xe dễ tiếp cận hơn với đại đa số người tiêu dùng. Hơn nữa, việc bảo dưỡng và sửa chữa khi có sự cố cũng trở nên đơn giản và ít tốn kém hơn.

Thứ hai, thiết kế gọn nhẹ và tiết kiệm không gian là một lợi thế lớn. Thanh chống tích hợp lò xo và giảm xóc chiếm ít diện tích hơn trong khoang động cơ, đặc biệt quan trọng đối với các xe dẫn động cầu trước có động cơ đặt ngang. Nó giải phóng không gian đáng kể cho khoang lái, cho phép các nhà thiết kế tạo ra nội thất rộng rãi và thoải mái hơn. Điều này đặc biệt hữu ích cho các dòng xe tải van, nơi không gian nội thất cần được tối ưu cho cả người lái và hàng hóa.

Thứ ba, hệ thống này giúp giảm trọng lượng không treo (unsprung weight). Trọng lượng không treo là khối lượng của các bộ phận không được lò xo chống đỡ, bao gồm bánh xe, phanh và một phần của hệ thống treo. Trọng lượng không treo thấp giúp bánh xe phản ứng nhanh hơn với sự thay đổi của mặt đường, cải thiện khả năng bám đường và mang lại cảm giác lái linh hoạt hơn.

Cuối cùng, lắp ráp dễ dàng là một yếu tố không thể bỏ qua. Sự đơn giản trong thiết kế cho phép quy trình lắp ráp hàng loạt diễn ra nhanh chóng và hiệu quả, giảm thời gian và chi phí sản xuất tại các nhà máy ô tô. Đây là lý do chính mà nhiều mẫu xe phổ biến như Honda Civic, Toyota Corolla, Mercedes E-Class (trên một số phiên bản) và nhiều dòng xe tải van vẫn tin dùng hệ thống treo MacPherson.

Nhược Điểm Và Hạn Chế Của Hệ Thống Treo MacPherson

Mặc dù có nhiều ưu điểm, hệ thống treo MacPherson cũng tồn tại một số nhược điểm cố hữu do thiết kế đặc trưng của nó, đặc biệt khi so sánh với các hệ thống treo phức tạp hơn. Việc hiểu rõ những hạn chế này giúp người dùng đưa ra đánh giá khách quan hơn về hiệu suất của xe.

Một trong những nhược điểm đáng kể nhất là sự thay đổi góc đặt bánh xe (camber và toe) trong quá trình hoạt động của hệ thống treo. Do thanh chống di chuyển theo phương thẳng đứng và tay đòn dưới xoay theo một cung tròn, góc nghiêng của bánh xe so với mặt đường (camber) và hướng chụm của bánh xe (toe) sẽ thay đổi đáng kể khi bánh xe nén hoặc giãn. Điều này làm giảm diện tích tiếp xúc của lốp xe với mặt đường, đặc biệt khi xe vào cua, ảnh hưởng đến độ bám đường và khả năng xử lý của xe.

Thứ hai, hệ thống treo MacPherson thường cung cấp ít khả năng kiểm soát độ nghiêng thân xe (body roll) hơn. Khi xe vào cua ở tốc độ cao, thân xe có xu hướng nghiêng nhiều hơn do thanh chống không có khả năng chống đỡ lực ngang tốt bằng các hệ thống đa liên kết. Điều này làm giảm sự ổn định và khiến xe kém linh hoạt hơn trong các tình huống lái thể thao hoặc yêu cầu độ chính xác cao, khiến nó ít phù hợp với những dòng xe hiệu suất cao.

Hậu quả trực tiếp của sự thay đổi góc đặt bánh xe là mài mòn lốp không đều. Với việc điểm tiếp xúc của lốp với mặt đường liên tục thay đổi, lốp xe sẽ chịu áp lực không đồng nhất, dẫn đến hiện tượng mòn lốp nhanh hơn và không đều giữa các vùng trên bề mặt lốp. Vì lý do này, các xe sử dụng hệ thống treo MacPherson thường cần kiểm tra và cân chỉnh góc đặt bánh xe định kỳ, khuyến nghị khoảng mỗi 20.000 km, để đảm bảo tuổi thọ lốp và hiệu suất vận hành tốt nhất.

Ngoài ra, thiết kế thanh chống lớn của MacPherson có thể hạn chế khả năng điều chỉnh và tùy biến cho mục đích hiệu suất. Khó khăn trong việc thay đổi hình học treo để tối ưu hóa vận hành, đặc biệt là trên các xe đua hoặc xe độ, làm cho nó kém linh hoạt hơn so với các hệ thống khác.

Ứng Dụng Phổ Biến Của Hệ Thống Treo MacPherson Trên Các Dòng Xe Hiện Nay

Dù có những hạn chế nhất định, hệ thống treo MacPherson vẫn là một trong những thiết kế treo độc lập được ứng dụng rộng rãi nhất trên thị trường ô tô toàn cầu. Lý do chính nằm ở sự cân bằng tuyệt vời giữa chi phí, hiệu suất và khả năng tối ưu không gian mà nó mang lại.

Hệ thống treo MacPherson thường được tìm thấy ở trục trước của rất nhiều dòng xe phổ thông, từ những chiếc xe cỡ nhỏ (compact cars) như Toyota Yaris, Hyundai i10, đến các mẫu sedan hạng B và C như Honda City, Mazda 3, và Toyota Corolla Altis. Đây cũng là lựa chọn phổ biến cho các dòng xe SUV/CUV đô thị như Honda CR-V, Hyundai Tucson, và đặc biệt là trên nhiều mẫu xe tải van và xe thương mại hạng nhẹ. Ví dụ, một số mẫu xe van hiện đại như Ford Transit Custom hay các mẫu van chở khách có thể sử dụng biến thể của MacPherson ở phía trước để tối ưu không gian khoang lái và giảm chi phí sản xuất.

Sự phù hợp của hệ thống treo MacPherson với các loại xe này đến từ việc nó đáp ứng tốt các yêu cầu về hiệu suất vận hành hàng ngày, tính kinh tế và khả năng tối đa hóa không gian. Trong phân khúc xe tải van, nơi mỗi centimet không gian và mỗi đồng chi phí đều quan trọng, thiết kế nhỏ gọn và dễ bảo trì của MacPherson trở thành một lợi thế cạnh tranh đáng kể. Nó cho phép các nhà sản xuất cung cấp những chiếc xe với giá thành phải chăng, nội thất rộng rãi và khả năng vận hành đáng tin cậy cho mục đích chuyên chở hoặc gia đình.

Tuy nhiên, bạn sẽ ít thấy hệ thống treo MacPherson trên các dòng xe thể thao hiệu suất cao hoặc xe hạng sang siêu cấp. Những loại xe này thường yêu cầu độ bám đường tối đa, khả năng kiểm soát thân xe tuyệt đối và sự linh hoạt trong điều chỉnh góc đặt bánh xe, mà các hệ thống như xương đòn kép hoặc đa liên kết có thể đáp ứng tốt hơn.

Bảo Dưỡng Và Lời Khuyên Khi Sử Dụng Xe Có Hệ Thống Treo MacPherson

Để đảm bảo xe vận hành êm ái, an toàn và kéo dài tuổi thọ của hệ thống treo MacPherson, việc bảo dưỡng định kỳ và đúng cách là vô cùng quan trọng. Đối với các chủ xe tải van, đây là những lời khuyên hữu ích để duy trì hiệu suất tốt nhất cho phương tiện của mình.

Đầu tiên, hãy thường xuyên kiểm tra các bộ phận chính của hệ thống treo. Hãy chú ý đến tình trạng của giảm xóc, lò xo, cao su càng A, và khớp cầu. Giảm xóc rò rỉ dầu, lò xo bị gãy hoặc biến dạng, cao su càng A bị rách hoặc nứt là những dấu hiệu rõ ràng cho thấy cần phải thay thế. Nếu bạn cảm thấy xe bị rung lắc mạnh, phát ra tiếng kêu lạch cạch khi đi qua ổ gà, hoặc xe bị nhún nhảy quá mức sau khi đi qua chướng ngại vật, đó có thể là dấu hiệu giảm xóc đã yếu.

Thứ hai, cân chỉnh thước lái định kỳ là một công việc không thể bỏ qua. Như đã đề cập, nhược điểm của hệ thống treo MacPherson là sự thay đổi góc đặt bánh xe, dẫn đến mòn lốp không đều. Việc cân chỉnh thước lái định kỳ (thường là sau mỗi 10.000 – 20.000 km hoặc khi thay lốp mới) sẽ giúp đảm bảo các góc camber, toe và caster nằm trong giới hạn cho phép, tối ưu hóa tuổi thọ lốp và duy trì khả năng lái ổn định. Việc này càng quan trọng hơn với xe tải van thường xuyên chở tải nặng.

Cuối cùng, tránh lái xe quá nhanh hoặc đột ngột khi đi qua các đoạn đường xấu, ổ gà. Lực tác động mạnh và đột ngột có thể gây hư hại nghiêm trọng cho hệ thống treo, bao gồm làm cong thanh chống, gãy lò xo hoặc làm hỏng cao su và khớp cầu. Lái xe cẩn thận và chậm lại trên những địa hình không bằng phẳng sẽ giúp bảo vệ các chi tiết của hệ thống treo MacPherson khỏi bị hao mòn sớm và kéo dài hiệu quả hoạt động của chúng.

Mặc dù ra đời cách đây gần 80 năm và còn một vài hạn chế nhất định so với các công nghệ hiện đại hơn, hệ thống treo MacPherson vẫn giữ vững vị thế là một trong những nền tảng công nghệ quan trọng nhất trong ngành công nghiệp ô tô. Với sự đơn giản, hiệu quả chi phí và khả năng tối ưu hóa không gian, nó tiếp tục là lựa chọn ưu tiên cho nhiều dòng xe phổ thông, bao gồm cả các mẫu xe tải van quen thuộc. Việc hiểu rõ hệ thống treo MacPherson là gì và cách thức hoạt động của nó sẽ giúp bạn trở thành người dùng thông thái, biết cách chăm sóc và tận dụng tối đa tiềm năng của chiếc xe tại Xe Tải Van.

Câu Hỏi Thường Gặp Về Hệ Thống Treo MacPherson

Dưới đây là một số câu hỏi thường gặp về hệ thống treo MacPherson mà bạn có thể quan tâm:

Hệ thống treo MacPherson là gì và tại sao nó lại phổ biến?

Hệ thống treo MacPherson là một loại hệ thống treo độc lập tích hợp lò xo và giảm xóc vào một cụm thanh chống duy nhất. Nó phổ biến nhờ thiết kế đơn giản, chi phí sản xuất và bảo dưỡng thấp, cùng khả năng tiết kiệm không gian hiệu quả, đặc biệt phù hợp cho các dòng xe dẫn động cầu trước.

Ưu điểm chính của hệ thống treo MacPherson là gì?

Các ưu điểm chính bao gồm chi phí sản xuất thấp, trọng lượng nhẹ, tiết kiệm không gian trong khoang động cơ (giúp khoang hành khách rộng hơn), và quá trình lắp ráp dễ dàng.

Nhược điểm của hệ thống treo MacPherson là gì?

Nhược điểm bao gồm sự thay đổi góc đặt bánh xe (camber và toe) khi hệ thống treo hoạt động, dẫn đến mòn lốp không đều và khả năng kiểm soát độ nghiêng thân xe (body roll) kém hơn so với các hệ thống phức tạp, khiến nó ít phù hợp với xe thể thao.

Những bộ phận nào cấu thành hệ thống treo MacPherson?

Các bộ phận chính bao gồm thanh chống (tích hợp lò xo và giảm xóc), tay đòn dưới (càng A), khớp cầu, và cao su càng A.

Hệ thống treo MacPherson thường được sử dụng trên loại xe nào?

Nó được sử dụng rộng rãi trên các xe du lịch cỡ nhỏ, sedan hạng trung, SUV/CUV đô thị và nhiều loại xe tải van hoặc xe thương mại hạng nhẹ do ưu điểm về chi phí và không gian.

Làm thế nào để biết giảm xóc của hệ thống treo MacPherson bị hỏng?

Dấu hiệu bao gồm xe bị nhún nhảy quá mức sau khi đi qua ổ gà, tiếng kêu lạ từ hệ thống treo, rò rỉ dầu từ giảm xóc, và cảm giác lái không ổn định.

Có cần cân chỉnh thước lái thường xuyên cho xe dùng hệ thống treo MacPherson không?

Có, việc cân chỉnh thước lái định kỳ (khoảng 10.000 – 20.000 km) là rất cần thiết để khắc phục vấn đề mòn lốp không đều do sự thay đổi góc đặt bánh xe, đảm bảo an toàn và tuổi thọ lốp.

Hệ thống treo MacPherson khác gì so với hệ thống xương đòn kép (double wishbone)?

Hệ thống treo MacPherson đơn giản hơn, rẻ hơn và chiếm ít không gian hơn. Hệ thống xương đòn kép phức tạp hơn, đắt hơn nhưng cung cấp khả năng kiểm soát góc đặt bánh xe tốt hơn, ít thay đổi camber và toe, từ đó mang lại độ bám đường và khả năng xử lý vượt trội, thường dùng cho xe hiệu suất cao.

Thiết kế MacPherson có thể chịu tải trọng lớn không?

Với cấu trúc cơ bản, hệ thống treo MacPherson có thể chịu được tải trọng đáng kể nhưng vẫn có giới hạn. Đối với các dòng xe tải van hoặc xe chuyên dụng chở nặng, thiết kế này thường được gia cố hoặc kết hợp với các bộ phận chịu lực khác để đảm bảo độ bền.

Hệ thống treo MacPherson có thể nâng cấp được không?

Có, người dùng có thể nâng cấp bằng cách thay thế các bộ phận như giảm xóc và lò xo bằng các loại hiệu suất cao (sport suspension) hoặc điều chỉnh (coilover) để cải thiện khả năng vận hành và ngoại hình xe, mặc dù không thể thay đổi hoàn toàn hình học cơ bản của nó.
