Bất kỳ ai yêu xe đều biết rằng bên dưới vẻ ngoài hào nhoáng, mỗi chiếc ô tô đều ẩn chứa một “bộ xương” vững chắc. Đó chính là khung gầm ô tô, một hệ thống phức tạp nhưng cực kỳ quan trọng, quyết định đến sự an toàn, hiệu suất và trải nghiệm lái của phương tiện. Hệ thống khung gầm này là nền tảng kỹ thuật cho mọi loại xe, từ xe tải nặng đến xe con nhỏ gọn. Cùng Xe Tải Van khám phá chi tiết về nền tảng cốt lõi này, hiểu rõ hơn về cấu trúc và những yếu tố làm nên sự khác biệt của mỗi chiếc xe.

Khung Gầm Ô Tô Là Gì? Định Nghĩa và Tầm Quan Trọng

Khung gầm ô tô, còn được biết đến với các thuật ngữ chuyên ngành như “Chassis” hay “Frame”, là cấu trúc cơ bản và quan trọng nhất của một chiếc xe. Nó đóng vai trò như bộ xương của cơ thể người, có nhiệm vụ nâng đỡ toàn bộ các bộ phận khác của xe, bao gồm động cơ, hệ thống truyền động, thân vỏ, hệ thống treo và các linh kiện khác. Một khung gầm chắc chắn sẽ đảm bảo sự ổn định, an toàn và độ bền bỉ cho phương tiện trong suốt quá trình vận hành. Vật liệu chế tạo khung gầm thường là thép hợp kim cường độ cao, nhôm, hoặc đôi khi là các vật liệu composite tiên tiến, tùy thuộc vào mục đích sử dụng và phân khúc của xe.

Sự phát triển của công nghệ vật liệu và kỹ thuật chế tạo đã mang lại nhiều cải tiến đáng kể cho các loại khung gầm, giúp tối ưu hóa trọng lượng, tăng cường độ cứng xoắn và cải thiện khả năng hấp thụ năng lượng khi va chạm. Điều này không chỉ ảnh hưởng trực tiếp đến hiệu suất vận hành, mức tiêu thụ nhiên liệu mà còn là yếu tố then chốt quyết định mức độ an toàn thụ động của hành khách. Một thiết kế khung gầm ô tô tối ưu có thể giảm thiểu đáng kể rủi ro chấn thương trong các tình huống tai nạn.

Các Loại Khung Gầm Ô Tô Phổ Biến Hiện Nay

Trong ngành công nghiệp ô tô, có nhiều loại khung gầm khác nhau được phát triển để phù hợp với từng mục đích sử dụng và yêu cầu kỹ thuật cụ thể. Mỗi loại khung gầm đều có những ưu và nhược điểm riêng, ảnh hưởng trực tiếp đến đặc tính lái, khả năng chịu tải và chi phí sản xuất của chiếc xe. Việc lựa chọn loại khung gầm phù hợp là một trong những quyết định quan trọng nhất trong quá trình thiết kế và sản xuất xe.

Khung Gầm Hình Thang: Lịch Sử Và Ứng Dụng Đặc Thù

Khung gầm hình thang, hay còn gọi là “body-on-frame”, là một trong những thiết kế khung gầm ô tô lâu đời nhất và vẫn còn được sử dụng rộng rãi cho đến ngày nay, đặc biệt trong phân khúc xe tải, bán tải và xe SUV cỡ lớn. Cấu trúc này bao gồm hai thanh dọc dài chạy song song hoặc hơi cong, được nối với nhau bằng nhiều thanh ngang, tạo thành hình dạng giống như một chiếc thang. Các bộ phận chính của xe như động cơ, hệ thống truyền động, và thân vỏ (body) được gắn riêng biệt lên trên cấu trúc khung này.

Ưu điểm nổi bật của khung gầm hình thang là khả năng chịu tải nặng và chống xoắn tốt, rất phù hợp với những phương tiện thường xuyên chở hàng hoặc di chuyển trên địa hình khắc nghiệt. Nhờ thiết kế tách rời giữa khung và thân vỏ, việc sửa chữa, thay thế các bộ phận trở nên dễ dàng và ít tốn kém hơn. Tuy nhiên, nhược điểm của loại khung gầm này là trọng lượng lớn, không gian nội thất có thể bị hạn chế do sàn xe cao hơn, và khả năng hấp thụ lực tác động từ bên hông kém hơn so với các loại khung gầm hiện đại khác, gây ảnh hưởng đến sự ổn định khi vào cua tốc độ cao.

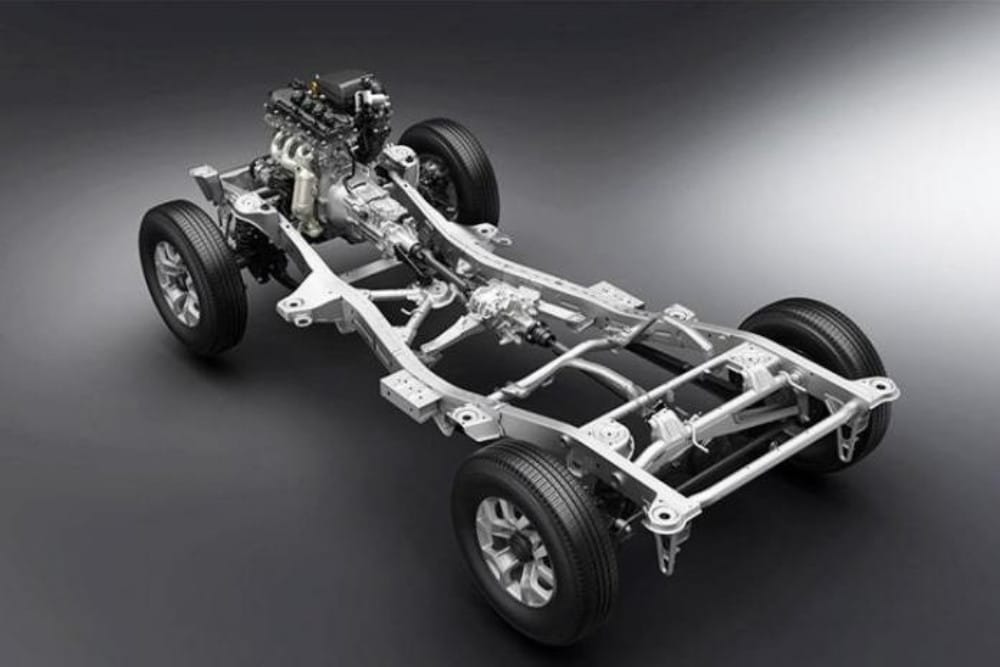

Khung gầm ô tô hình thang chịu tải trọng lớnKhung gầm ô tô hình thang chịu tải trọng lớn, phù hợp cho xe tải và SUV

Xem Thêm Bài Viết:

Khung Gầm Xương Sống: Đơn Giản Nhưng Vững Chắc

Khung gầm xương sống, hay còn gọi là “backbone frame”, là một loại cấu trúc khung gầm ô tô độc đáo, được thiết kế với một ống hình trụ lớn chạy dọc theo trọng tâm của xe, nối liền trục trước và trục sau. Bên trong ống này thường chứa trục truyền động (driveshaft), giúp bảo vệ bộ phận quan trọng này khỏi các tác động từ môi trường bên ngoài và giảm thiểu rung động. Kiểu thiết kế này mang lại độ cứng xoắn ấn tượng và khả năng chịu lực tác động tốt từ mọi hướng.

Loại khung gầm này đặc biệt phù hợp với các dòng xe thể thao cỡ nhỏ hoặc xe địa hình chuyên dụng, nơi yêu cầu độ cứng vững cao và khả năng vượt địa hình phức tạp. Tuy nhiên, việc lắp ráp và bảo dưỡng các bộ phận nằm bên trong ống xương sống, đặc biệt là trục truyền động, có thể khá phức tạp và tốn kém. Do đó, các loại xe sử dụng khung gầm xương sống thường có chi phí sản xuất và giá thành cao hơn. Mặc dù không phổ biến như khung gầm hình thang hay liền khối, nó vẫn là lựa chọn ưu tiên cho những mẫu xe có hiệu suất cao hoặc yêu cầu đặc biệt về cấu trúc.

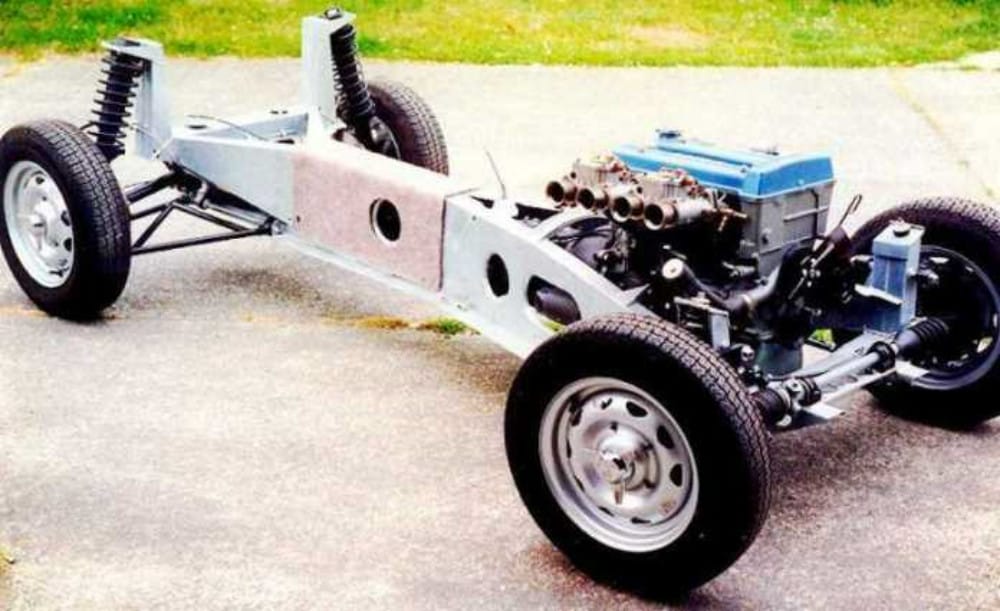

Khung gầm xe ô tô hình xương sốngKhung gầm xe ô tô hình xương sống với ống trung tâm chứa trục truyền động

Khung Gầm Liền Khối (Unibody): Tiêu Chuẩn Hiện Đại

Khung gầm liền khối, hay “monocoque” (unibody), là loại khung gầm ô tô phổ biến nhất hiện nay, được sử dụng trên phần lớn các dòng xe du lịch, sedan, hatchback và nhiều mẫu SUV. Trong cấu trúc liền khối, thân vỏ của xe không chỉ là lớp vỏ bọc bên ngoài mà còn là một phần không thể tách rời của khung gầm, đóng vai trò chịu lực chính. Toàn bộ xe được hàn lại với nhau từ nhiều tấm kim loại dập khuôn, tạo thành một khối thống nhất, giống như một chiếc lồng an toàn.

Ưu điểm vượt trội của khung gầm liền khối là độ cứng xoắn cực cao, trọng lượng nhẹ hơn so với khung gầm hình thang truyền thống, giúp cải thiện hiệu suất nhiên liệu và khả năng vận hành. Đồng thời, cấu trúc “lồng” này cung cấp khả năng hấp thụ năng lượng va chạm tuyệt vời, phân tán lực tác động đi khắp thân xe, bảo vệ khoang hành khách hiệu quả hơn. Trọng tâm xe thấp hơn cũng góp phần tăng cường sự ổn định khi vào cua. Tuy nhiên, việc sản xuất khung gầm liền khối đòi hỏi quy trình công nghệ cao và chi phí lớn cho việc tạo khuôn dập, khiến nó không phù hợp cho sản xuất số lượng nhỏ. Việc sửa chữa khi có hư hỏng lớn cũng phức tạp và tốn kém do tính chất liền khối của cấu trúc.

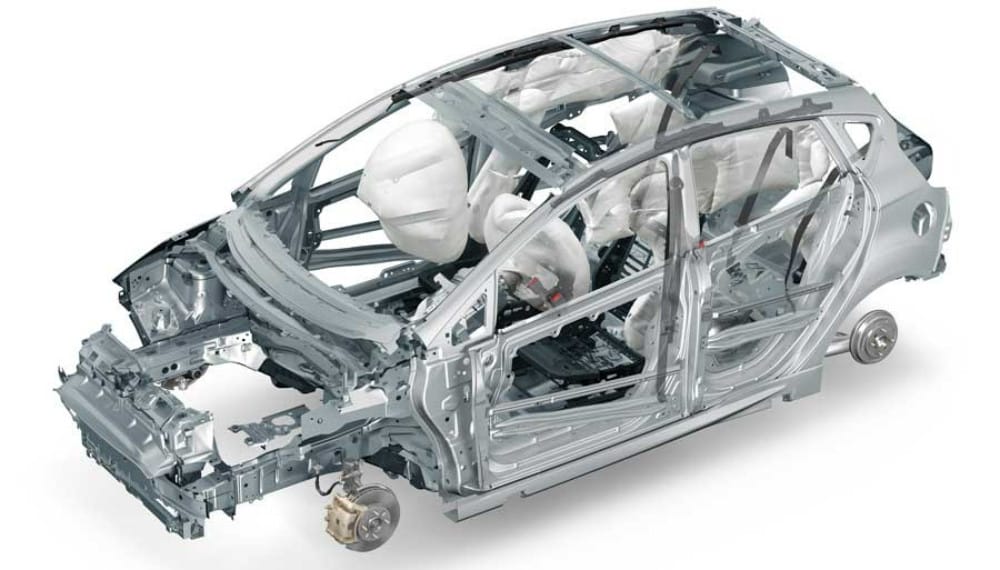

Khung gầm xe ô tô nguyên khối đang trong quá trình sản xuấtKhung gầm xe ô tô nguyên khối trong dây chuyền sản xuất hiện đại

Khung Gầm Hình Ống: Sức Mạnh Vượt Trội Cho Tốc Độ

Khung gầm hình ống, hay “tubular frame”, là một loại cấu trúc khung gầm ô tô chuyên biệt, được tạo thành từ hàng trăm đoạn ống thép (thường là ống tròn hoặc vuông) hàn lại với nhau theo một thiết kế phức tạp. Các ống này được bố trí và liên kết chặt chẽ theo nhiều hướng, tạo nên một “lồng” không gian ba chiều cực kỳ cứng vững và nhẹ. Nhờ vào cấu trúc tối ưu này, khung gầm hình ống cung cấp độ bền và khả năng chống xoắn vượt trội, đồng thời có khả năng hấp thụ và phân tán lực va chạm một cách hiệu quả.

Loại khung gầm này đặc biệt được ưa chuộng trong các ứng dụng yêu cầu hiệu suất cao và an toàn tuyệt đối, như xe đua công thức, xe thể thao hiệu suất cực đại, hoặc các dự án xe độ chuyên nghiệp. Mặc dù mang lại độ an toàn và hiệu suất ấn tượng, chi phí sản xuất khung gầm hình ống rất cao do quy trình chế tạo thủ công và độ phức tạp trong thiết kế. Việc sửa chữa cũng đòi hỏi kỹ thuật viên chuyên môn cao và trang thiết bị đặc biệt.

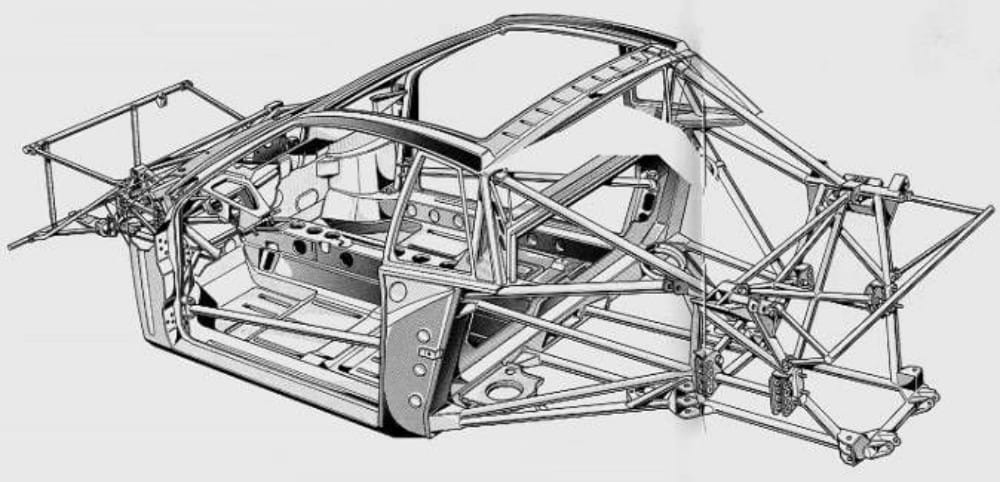

Kết cấu khung gầm ô tô hình ống phức tạpKết cấu khung gầm ô tô hình ống phức tạp, tối ưu cho xe đua

Khung Gầm Không Gian Bằng Nhôm: Sự Kết Hợp Tối Ưu

Khung gầm không gian bằng nhôm (aluminium space frame) có cấu trúc tương tự như khung gầm liền khối về nguyên lý tạo hình không gian ba chiều, nhưng điểm khác biệt cốt lõi nằm ở vật liệu chế tạo chính là hợp kim nhôm thay vì thép. Loại khung gầm này cũng được tạo thành từ nhiều đoạn nhôm đùn (extruded aluminium) hoặc đúc (cast aluminium) được hàn hoặc dán lại với nhau, tạo thành một kết cấu không gian nhẹ và cứng vững.

Ưu điểm lớn nhất của việc sử dụng nhôm là trọng lượng nhẹ hơn đáng kể so với thép, có thể giảm tới 30-40% trọng lượng của khung gầm. Điều này trực tiếp góp phần cải thiện hiệu suất vận hành, khả năng tăng tốc, phanh, xử lý lái và đặc biệt là tiết kiệm nhiên liệu. Ngoài ra, nhôm có khả năng chống ăn mòn tốt hơn thép. Tuy nhiên, nhôm có chi phí sản xuất và sửa chữa cao hơn, và việc hàn hoặc dán các chi tiết nhôm đòi hỏi công nghệ chuyên biệt. Khung gầm không gian bằng nhôm thường được tìm thấy trên các mẫu xe hạng sang, xe thể thao cao cấp nơi mà việc tối ưu hóa trọng lượng là yếu tố then chốt.

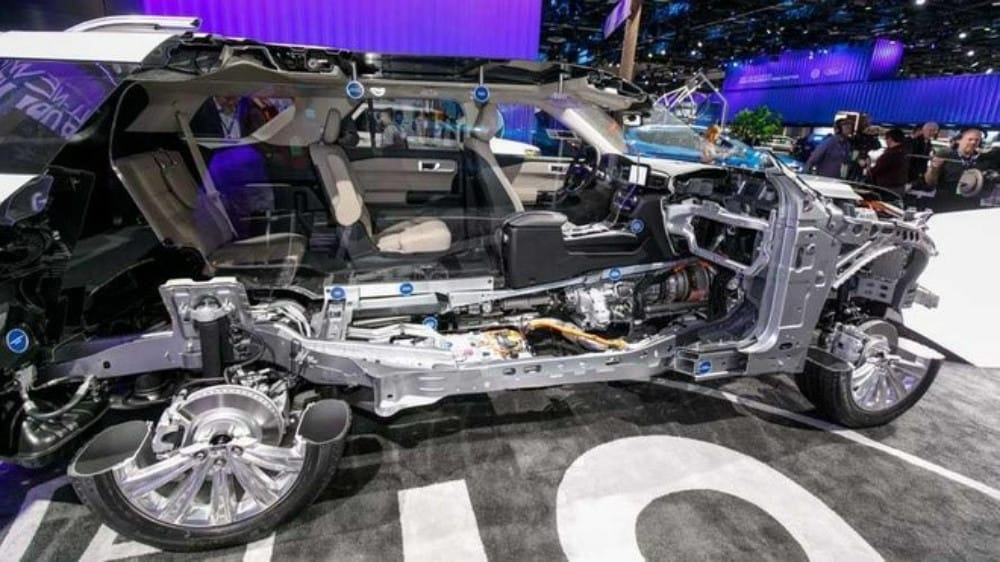

Khung gầm xe ô tô bằng nhôm có trọng lượng nhẹKhung gầm xe ô tô bằng nhôm được lắp ráp để tối ưu hóa trọng lượng

Cấu Tạo Chi Tiết Của Hệ Thống Khung Gầm Ô Tô

Hệ thống khung gầm ô tô là một tổ hợp phức tạp gồm nhiều bộ phận khác nhau, được thiết kế để hoạt động hài hòa nhằm đảm bảo chức năng nâng đỡ, di chuyển và an toàn cho xe. Mỗi bộ phận đóng một vai trò cụ thể và sự liên kết chặt chẽ giữa chúng tạo nên hiệu suất tổng thể của chiếc xe. Việc hiểu rõ cấu tạo này giúp người dùng có cái nhìn toàn diện hơn về cách thức hoạt động của ô tô và tầm quan trọng của việc bảo dưỡng định kỳ.

Khung Xe Chính: Nền Tảng Vận Hành

Khung xe chính là thành phần cốt lõi của hệ thống khung gầm ô tô, là bộ phận chịu tải trọng lớn nhất và là nền tảng để gắn kết tất cả các bộ phận khác. Đối với các loại khung gầm body-on-frame, khung xe bao gồm các thanh dọc và thanh ngang được gia cố chắc chắn. Thiết kế của khung xe ảnh hưởng trực tiếp đến nhiều đặc tính quan trọng như độ cứng vững, khả năng chịu xoắn, độ nghiêng của bánh lái, hình dạng đầu xe và đặc biệt là khả năng động học khi xe di chuyển. Một khung xe được thiết kế không cẩn thận có thể dẫn đến hiện tượng rung lắc, mất ổn định và ảnh hưởng tiêu cực đến trải nghiệm lái.

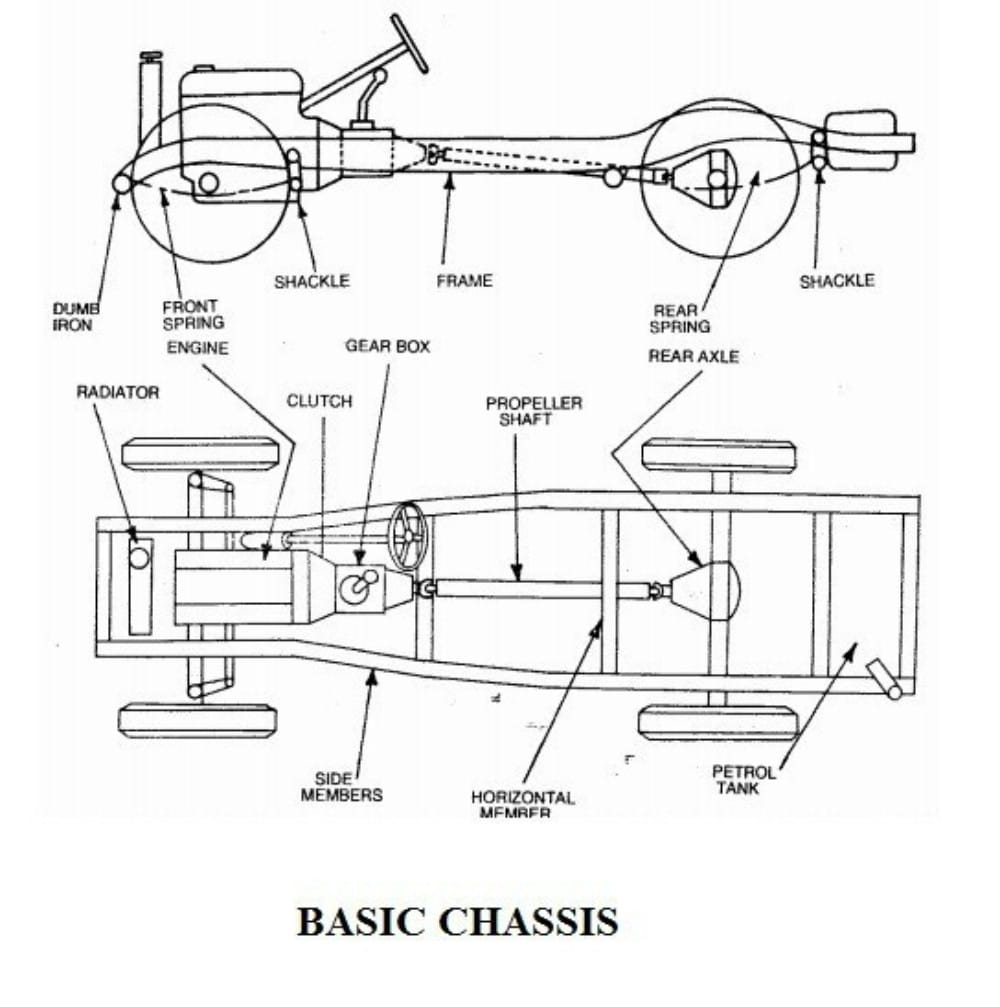

Kết cấu khung gầm ô tô với nhiều bộ phậnKết cấu khung gầm ô tô gồm nhiều bộ phận khác nhau, liên kết chặt chẽ

Động Cơ: Trái Tim Cung Cấp Năng Lượng

Động cơ là “trái tim” của xe, một bộ phận quan trọng được gắn chặt vào khung gầm ô tô và có nhiệm vụ chuyển đổi năng lượng từ nhiên liệu (xăng, dầu, điện) thành cơ năng, cung cấp công suất và momen xoắn đến các bánh xe. Nhờ có động cơ, xe ô tô có thể di chuyển, tăng tốc và vận hành theo ý muốn của người lái. Tùy thuộc vào từng loại xe và thiết kế, động cơ có thể được đặt ở phía trước, ở giữa (mid-engine) hoặc phía sau xe, mỗi vị trí mang lại những đặc tính vận hành khác nhau về phân bổ trọng lượng và cảm giác lái.

Cấu tạo của động cơ khá phức tạp, bao gồm các thành phần chính như hệ thống van nạp và xả, bugi (đối với động cơ xăng), thanh truyền, trục khuỷu, piston, và khối xi lanh. Hiện nay, trên thị trường có ba loại động cơ phổ biến nhất là động cơ đốt trong (xăng, diesel), động cơ điện và động cơ hybrid (kết hợp). Mỗi loại động cơ có những ưu nhược điểm riêng về hiệu suất, mức tiêu thụ nhiên liệu và tác động môi trường.

Bộ Tản Nhiệt: Duy Trì Nhiệt Độ Tối Ưu

Bộ tản nhiệt, hay còn gọi là hệ thống làm mát động cơ, là một phần không thể thiếu của khung gầm ô tô, có chức năng kiểm soát và duy trì nhiệt độ hoạt động của động cơ trong giới hạn cho phép. Động cơ đốt trong tạo ra lượng nhiệt rất lớn trong quá trình hoạt động, nếu không được làm mát hiệu quả, nhiệt độ có thể tăng cao quá mức, gây hỏng hóc nghiêm trọng cho các chi tiết máy. Bộ tản nhiệt thường là một bộ trao đổi nhiệt bằng kim loại, chứa chất làm mát (nước làm mát hoặc chất chống đông) bên trong.

Chất làm mát sẽ lưu thông qua các ống và két tản nhiệt, hấp thụ nhiệt từ động cơ và sau đó giải phóng nhiệt ra môi trường thông qua các lá tản nhiệt. Các bộ phận cấu tạo nên bộ tản nhiệt bao gồm két nước, quạt làm mát (điện hoặc cơ khí), máy bơm tuần hoàn nước và các đường ống cao su nối với động cơ. Hệ thống này đảm bảo động cơ hoạt động ổn định và bền bỉ trong mọi điều kiện vận hành.

Ly Hợp: Kết Nối Và Ngắt Sức Mạnh Linh Hoạt

Ly hợp là một thành phần quan trọng trong hệ thống truyền động của xe, được tích hợp vào khung gầm ô tô nhằm kết nối hoặc ngắt kết nối linh hoạt giữa động cơ và hộp số. Chức năng chính của ly hợp là cho phép người lái sang số một cách êm ái mà không làm gián đoạn quá trình truyền lực từ động cơ đến các bánh xe. Khi người lái đạp bàn đạp ly hợp, ly hợp sẽ ngắt kết nối, cho phép hộp số thay đổi tỷ số truyền mà không gây tải nặng cho động cơ hoặc hộp số.

Cấu tạo của bộ ly hợp thông thường bao gồm hai kim loại quay với tốc độ RPM (vòng quay mỗi phút) khác nhau là bánh đà của động cơ và đĩa áp suất, với đĩa ly hợp nằm giữa hai bộ phận này. Khi ly hợp được “bắt”, đĩa ly hợp sẽ ép chặt vào bánh đà, truyền toàn bộ lực từ động cơ. Đối với các hệ thống ly hợp tự động hoặc ly hợp kép hiện đại, cơ chế hoạt động có thể phức tạp hơn, thường dựa vào lực ép của chất lỏng hoặc điều khiển điện tử để thao tác ngắt/kết nối một cách tự động và mượt mà.

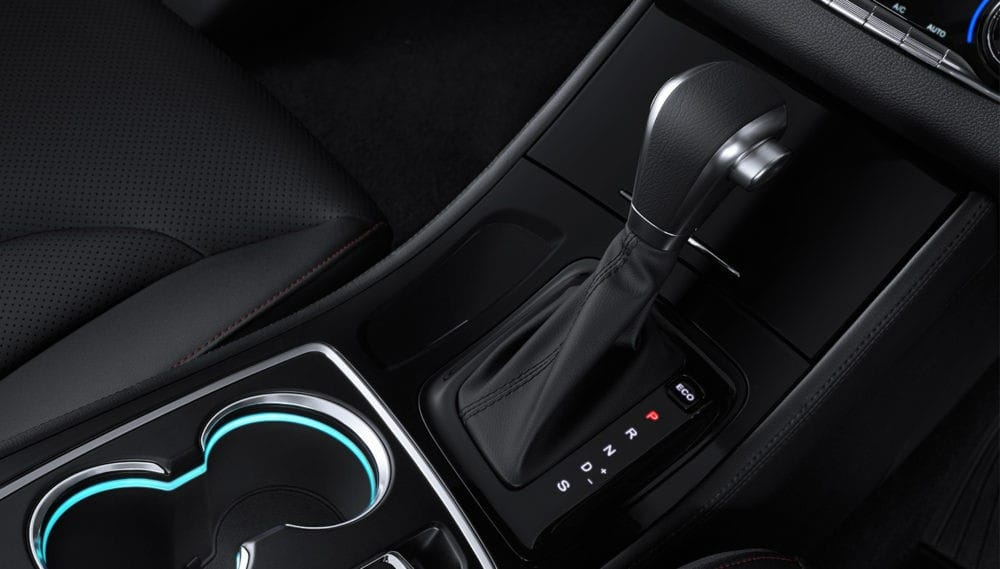

Bộ phận ly hợp trong khung gầm xe ô tôBộ phận ly hợp trong hệ thống khung gầm có nhiệm vụ kết nối và ngắt kết nối động cơ với hộp số

Hộp Số: Điều Chỉnh Tỷ Số Truyền Hiệu Quả

Hộp số là một bộ phận cốt yếu của hệ thống khung gầm ô tô, có nhiệm vụ điều chỉnh tỷ số truyền giữa động cơ và bánh xe, qua đó thay đổi momen xoắn và tốc độ của xe. Nó cho phép xe di chuyển tiến, lùi và duy trì tốc độ mong muốn của người lái trong nhiều điều kiện vận hành khác nhau, từ khởi hành cho đến khi đạt tốc độ cao. Khi lực cản vượt quá mức cho phép, hộp số sẽ thay đổi tỷ số truyền để tăng momen xoắn, giúp xe vượt qua chướng ngại vật hoặc tăng tốc dễ dàng hơn.

Hiện nay, có nhiều loại hộp số phổ biến như hộp số sàn (MT), hộp số tự động (AT), hộp số vô cấp (CVT), và hộp số ly hợp kép (DCT). Mỗi loại có nguyên lý hoạt động và đặc tính riêng, ảnh hưởng đến trải nghiệm lái, hiệu suất nhiên liệu và độ bền của xe. Một hộp số hiệu quả không chỉ giúp tối ưu hóa công suất động cơ mà còn góp phần quan trọng vào sự êm ái và tiện nghi khi lái xe.

Khớp Nối Tổng Thể & Trục Truyền Động

Khớp nối tổng thể, hay còn gọi là khớp vạn năng (universal joint), là một bộ phận không thể thiếu trong hệ thống truyền động, đặc biệt trên các xe có cầu dẫn động nằm xa hộp số. Chức năng chính của khớp nối tổng thể là truyền momen xoắn từ hộp số đến trục truyền động và từ trục truyền động đến bộ vi sai, ngay cả khi có sự thay đổi góc độ giữa các bộ phận này do chuyển động của hệ thống treo. Nó giúp duy trì sự truyền lực ổn định và mượt mà qua các góc lệch.

Trục truyền động (driveshaft) là một thanh kim loại dài, chịu trách nhiệm truyền momen xoắn từ hộp số đến bộ vi sai. Trên một số loại xe, đặc biệt là xe dẫn động cầu sau hoặc xe dẫn động bốn bánh, trục truyền động có thể rất dài và được chia thành nhiều đoạn, kết nối với nhau bằng các khớp nối tổng thể để phù hợp với độ dài và góc lệch của khung gầm. Cả khớp nối tổng thể và trục truyền động đều phải được thiết kế để chịu được momen xoắn lớn và hoạt động bền bỉ trong mọi điều kiện.

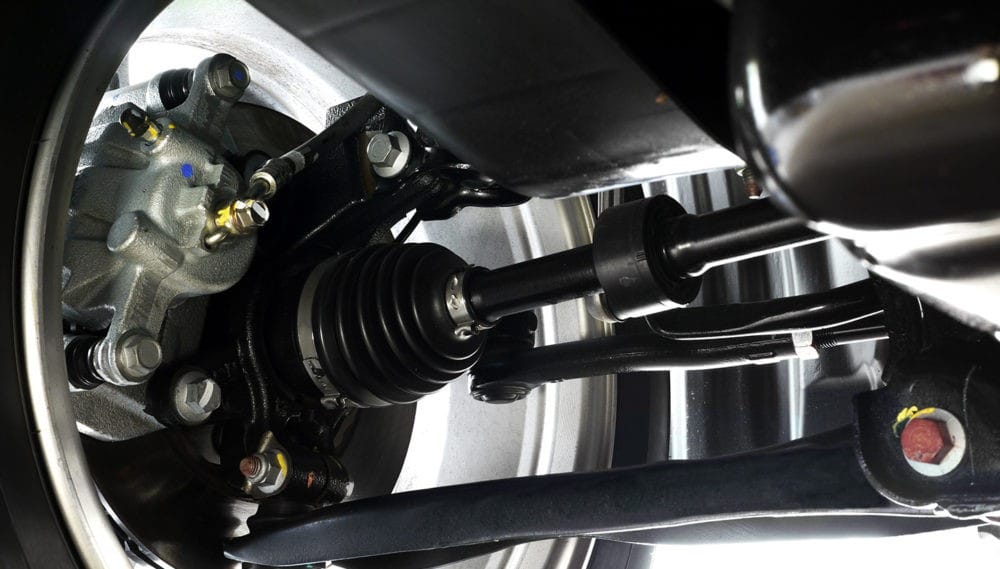

Bộ phận khớp nối tổng thể trong hệ thống khung gầmBộ phận khớp nối tổng thể trong hệ thống khung gầm kết nối các mô men xoắn qua các góc lệch

Bộ Vi Sai: Đảm Bảo Chuyển Động Êm Ái

Bộ vi sai là một cơ cấu bánh răng thông minh được tích hợp vào hệ thống khung gầm ô tô, có tác dụng truyền năng lượng từ động cơ và hộp số đến các bánh dẫn động. Vai trò đặc biệt quan trọng của bộ vi sai là cho phép hai bánh xe trên cùng một trục quay với tốc độ khác nhau, điều này cực kỳ cần thiết khi xe vào cua. Khi vào cua, bánh xe phía ngoài phải di chuyển một quãng đường dài hơn so với bánh xe phía trong.

Nếu không có bộ vi sai, cả hai bánh sẽ bị buộc phải quay cùng tốc độ, dẫn đến hiện tượng trượt bánh, mất kiểm soát và gây mòn lốp nhanh chóng. Nhờ bộ vi sai, các bánh xe có thể di chuyển với tốc độ độc lập, tạo được sự cân bằng và ổn định khi xe chạy vào các đoạn cua, tránh tình trạng trượt quay bánh xe, từ đó tăng cường sự an toàn cho hành khách. Hiện nay, trên thị trường có hai loại vi sai phổ biến là vi sai mở (open differential) và vi sai khóa (locking differential) hoặc vi sai hạn chế trượt (limited-slip differential – LSD), mỗi loại có ưu điểm riêng tùy thuộc vào mục đích sử dụng của xe.

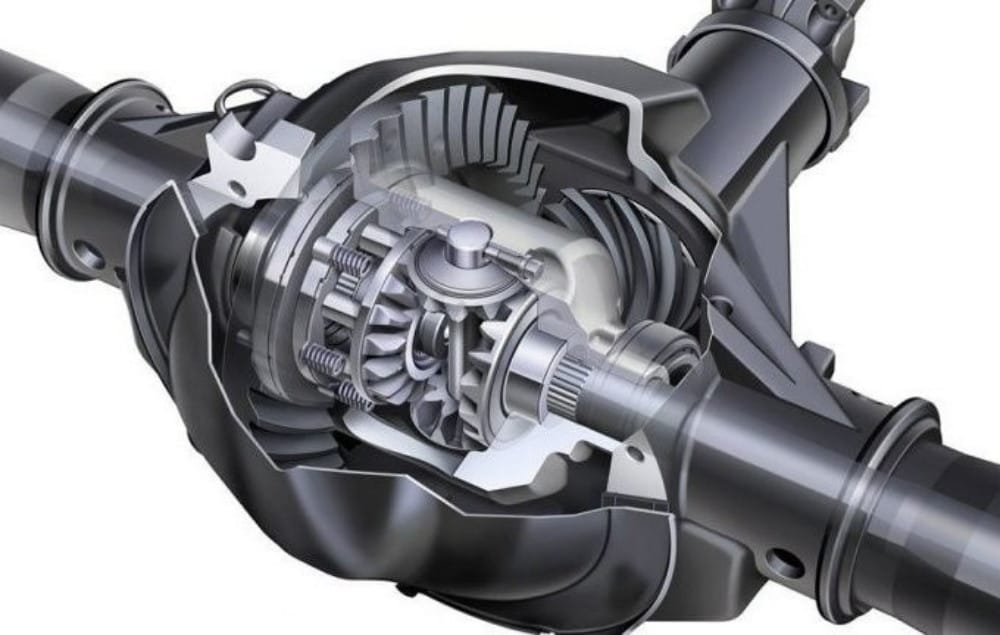

Bộ phận khóa vi sai trong hệ thống khung gầmBộ phận khóa vi sai trong hệ thống khung gầm giúp bánh xe quay độc lập khi vào cua

Bán Trục: Dẫn Động Và Chịu Tải

Bán trục (axle shaft) là một bộ phận không thể thiếu trong hệ thống khung gầm ô tô, đặc biệt là trong các cấu hình dẫn động cầu trước, cầu sau hoặc dẫn động bốn bánh. Bán trục có nhiệm vụ truyền momen xoắn từ bộ vi sai đến từng bánh xe, giúp bánh xe quay và di chuyển. Ngoài ra, bán trục còn có tác dụng tiếp nhận và chịu tải trọng uốn do lực tác động lên các bánh xe khi di chuyển hoặc khi xe phải chịu tải.

Trong các hệ thống treo phụ thuộc, bán trục thường là một thanh cứng nối trực tiếp hai bánh xe. Tuy nhiên, đối với những xe có hệ thống treo độc lập, bán trục sẽ sử dụng các khớp các đăng đồng tốc (Constant Velocity – CV joints) ở hai đầu để cho phép bánh xe di chuyển lên xuống độc lập mà vẫn truyền lực hiệu quả. Các khớp CV này được thiết kế để duy trì tốc độ quay không đổi bất kể góc quay của bán trục, đảm bảo chuyển động mượt mà và không bị rung giật.

Khung Đỡ (Subframe): Tăng Cường Kết Cấu

Khung đỡ, hay “subframe”, là một cấu trúc phụ được gắn vào khung gầm ô tô chính, thường được sử dụng để hỗ trợ và gắn kết các bộ phận cụ thể như động cơ, hộp số, hệ thống treo hoặc một phần của thân xe. Mục đích của khung đỡ là tăng cường độ cứng vững cho một khu vực nhất định của xe, giúp phân tán lực tác động, giảm rung động và tiếng ồn truyền vào khoang cabin.

Trong một số trường hợp, khung đỡ được sử dụng để tách biệt các bộ phận gây rung động (như động cơ) ra khỏi cấu trúc thân xe chính, giúp cải thiện sự thoải mái cho người ngồi trong xe. Khung đỡ thường được làm từ thép hoặc nhôm và được thiết kế để có thể tháo rời, giúp việc sửa chữa hoặc thay thế các bộ phận liên quan trở nên dễ dàng hơn. Nó đóng vai trò quan trọng trong việc tối ưu hóa hiệu suất NVH (Noise, Vibration, Harshness – Tiếng ồn, Rung động, Độ xóc) của xe.

Lò Xo và Bánh Xe: Tiếp Xúc Mặt Đường

Lò xo và bánh xe là hai bộ phận có mối liên hệ mật thiết, cùng nhau chịu trách nhiệm truyền tải trọng của xe từ khung gầm ô tô xuống mặt đường và ngược lại. Lò xo, là một phần của hệ thống treo, có tác dụng hấp thụ và giảm chấn động từ bề mặt đường không bằng phẳng, tạo nên sự êm ái và thoải mái khi xe di chuyển qua các ổ gà, gờ giảm tốc. Nhờ tính linh hoạt và khả năng đàn hồi, lò xo giúp duy trì sự tiếp xúc liên tục giữa bánh xe và mặt đường, cải thiện độ bám và khả năng điều khiển. Lò xo thường được chế tạo từ thép dẻo dạng tấm (nhíp) hoặc cuộn (lò xo trụ) với thiết kế ren, đảm bảo độ bền và tuổi thọ cao.

Bánh xe, bao gồm vành và lốp, là điểm tiếp xúc trực tiếp duy nhất giữa xe và mặt đường. Lốp xe có tác dụng tăng độ ma sát, giúp xe không bị trượt trên những địa hình khắc nghiệt và truyền lực kéo, lực phanh hiệu quả. Có rất nhiều loại lốp khác nhau về cấu trúc, hợp chất cao su (cứng, trơn, trung bình) và gai lốp, được lựa chọn tùy theo nhu cầu sử dụng của khách hàng và điều kiện vận hành. Lốp xe mềm thường có độ bám cao hơn nhưng cũng mòn nhanh hơn.

Bộ Giảm Xóc: Hấp Thụ Lực Va Đập

Bộ giảm xóc (shock absorber) là một thành phần quan trọng khác của hệ thống treo, hoạt động song song với lò xo trong hệ thống khung gầm ô tô. Trong khi lò xo có nhiệm vụ hấp thụ và đàn hồi, bộ giảm xóc lại có chức năng dập tắt các dao động liên tục của lò xo sau khi hấp thụ chấn động. Cụ thể là khi ô tô di chuyển qua các bề mặt gồ ghề, lò xo sẽ nén và giãn liên tục, tạo ra những cú sốc lớn nếu không được kiểm soát.

Bộ giảm xóc sẽ hoạt động để chuyển đổi năng lượng dao động thành nhiệt năng, giúp ô tô tránh được những cú sốc kéo dài và duy trì sự ổn định. Nó có thể chịu được lực xung kích thông qua cơ chế chất lỏng (dầu) hoặc khí nén, di chuyển qua các van nhỏ bên trong. Một hệ thống giảm xóc hiệu quả đảm bảo bánh xe luôn tiếp xúc với mặt đường một cách tối ưu, cải thiện khả năng điều khiển, phanh và mang lại trải nghiệm lái thoải mái hơn cho người dùng.

Hệ Thống Lái: Điều Khiển Hướng Di Chuyển

Hệ thống lái là một phần không thể tách rời của khung gầm ô tô, có chức năng điều chỉnh hướng di chuyển của bánh trước (hoặc đôi khi cả bốn bánh) theo mong muốn của người vận hành. Nó cho phép người lái điều khiển xe một cách chính xác và an toàn. Hệ thống này bao gồm các bộ phận chính như vô lăng, cơ cấu lái (thanh răng và bánh răng, hoặc hộp cơ cấu lái), trợ lực lái và các thanh dẫn động lái.

Hiện nay trên thị trường, hệ thống lái được chia thành nhiều loại chính để tối ưu hóa trải nghiệm người dùng. Đó là hệ thống lái trợ lực thủy lực (HPS), hệ thống lái trợ lực điện tử thủy lực (EHPS), hệ thống lái trợ lực điện (EPS) và đôi khi là hệ thống lái chủ động (AFS) hoặc Steer-by-wire tiên tiến hơn. Mỗi loại hệ thống lái mang lại cảm giác lái và mức độ hỗ trợ khác nhau, phù hợp với từng phân khúc xe và yêu cầu vận hành.

Hệ Thống Phanh: Đảm Bảo An Toàn Dừng Đỗ

Hệ thống phanh là một trong những hệ thống an toàn quan trọng nhất trên khung gầm ô tô, cho phép người lái giảm tốc độ hoặc dừng ô tô một cách dễ dàng và hiệu quả. Khi người lái đạp bàn đạp phanh, hệ thống sẽ sử dụng ma sát để chuyển đổi năng lượng quay của bánh xe thành nhiệt năng, giúp xe dừng lại một cách nhanh chóng và an toàn.

Có bốn loại phanh được sử dụng phổ biến trên ô tô hiện nay: phanh đĩa (disc brake), phanh tang trống (drum brake), phanh khẩn cấp (phanh tay hoặc phanh đỗ xe) và hệ thống phanh chống bó cứng (ABS – Anti-lock Braking System). Mỗi loại phanh có nguyên lý hoạt động và hiệu quả riêng, nhưng mục tiêu chung là cung cấp khả năng dừng xe tối ưu trong mọi điều kiện, đảm bảo an toàn cho người lái, hành khách và những người tham gia giao thông khác. Sự phát triển của các công nghệ phanh hiện đại như EBD (Phân phối lực phanh điện tử) hay BA (Hỗ trợ lực phanh khẩn cấp) càng tăng cường hiệu quả của hệ thống này.

Hệ Thống Điện & Điều Khiển: Trí Não Của Xe

Hệ thống điện và điều khiển là “bộ não” của chiếc xe, mặc dù chỉ chiếm một phần nhỏ về không gian trong khung gầm ô tô, nhưng lại có khả năng điều khiển và giám sát đến 80% hoạt động của toàn bộ phương tiện. Hệ thống này bao gồm hàng loạt cảm biến, bộ điều khiển điện tử (ECU), dây dẫn và các thiết bị điện tử khác. Nó chịu trách nhiệm cho mọi thứ, từ việc khởi động động cơ, chiếu sáng, giải trí, cho đến các hệ thống an toàn phức tạp.

Ngoài các chức năng cơ bản, hệ thống điện còn tham gia mã hóa, điều khiển thiết bị chống trộm, điều khiển bộ điều hòa không khí tự động, định vị GPS, cửa sổ điện, gương chiếu hậu điều khiển điện, và nhiều tiện ích khác. Sự phức tạp và tầm quan trọng của hệ thống điện ngày càng tăng lên cùng với sự phát triển của công nghệ ô tô, đặc biệt là trên các dòng xe hiện đại và xe điện.

Kiểm Soát Động Cơ: Tối Ưu Hiệu Suất

Trong hệ thống khung gầm ô tô, bộ phận kiểm soát động cơ (Engine Control Unit – ECU) là một máy tính nhỏ, đóng vai trò then chốt trong việc điều hành và tối ưu hóa hoạt động của động cơ. ECU nhận dữ liệu từ hàng loạt cảm biến đặt khắp động cơ và hệ thống xe (như tốc độ động cơ, vị trí bướm ga, nhiệt độ khí nạp, lượng oxy trong khí thải), sau đó xử lý thông tin này để đưa ra các lệnh điều khiển chính xác.

Các lệnh điều khiển này bao gồm việc điều chỉnh lượng nhiên liệu phun, thời điểm đánh lửa, tỷ lệ không khí/nhiên liệu, và các thông số hoạt động khác để đảm bảo động cơ hoạt động hiệu quả nhất có thể. Mục tiêu là tối ưu hóa công suất, momen xoắn, tiết kiệm nhiên liệu và giảm thiểu khí thải. Nhờ có hệ thống kiểm soát động cơ, số vòng quay của trục khuỷu có thể được thay đổi linh hoạt để phù hợp với nhu cầu vận hành của người lái và điều kiện đường xá.

Hệ Thống Truyền Động (Drivetrain)

Bộ phận cuối cùng trong chuỗi các hệ thống quan trọng của khung gầm ô tô là hệ thống truyền động. Hệ thống này bao gồm tất cả các bộ phận có nhiệm vụ truyền sức mạnh từ động cơ và hộp số đến các bánh xe. Ngoài các bộ phận đã được đề cập như ly hợp, hộp số, trục truyền động và bộ vi sai, hệ thống truyền động còn bao gồm các bánh răng, bán trục và đôi khi là các bộ phận đặc biệt như hộp số phụ (transfer case) trên xe dẫn động bốn bánh.

Mục tiêu chính của hệ thống truyền động là giới hạn hoặc thay đổi các mối quan hệ giữa tốc độ của bánh xe với tốc độ của động cơ xe, đảm bảo rằng công suất được phân phối hiệu quả nhất đến các bánh dẫn động trong mọi điều kiện. Một hệ thống truyền động được thiết kế tốt sẽ tối ưu hóa hiệu suất vận hành, khả năng kéo, và độ bền bỉ của xe.

Tầm Quan Trọng Của Khung Gầm Đối Với Hiệu Suất Và An Toàn

Khung gầm ô tô không chỉ là một tập hợp các bộ phận cơ khí mà còn là yếu tố quyết định đến toàn bộ đặc tính vận hành và mức độ an toàn của một chiếc xe. Độ cứng vững của khung gầm ảnh hưởng trực tiếp đến khả năng xử lý lái, độ bám đường và cảm giác lái. Một khung gầm chắc chắn giúp giảm thiểu hiện tượng uốn vặn thân xe khi vào cua hoặc di chuyển trên đường gồ ghề, mang lại sự ổn định và chính xác cao hơn cho người lái.

Bên cạnh đó, an toàn thụ động là một khía cạnh mà khung gầm đóng vai trò cực kỳ quan trọng. Trong trường hợp va chạm, khung gầm được thiết kế để hấp thụ và phân tán năng lượng va đập ra khỏi khoang hành khách, giảm thiểu lực tác động lên người ngồi trong xe. Các vùng hấp thụ xung lực (crumple zones) được tính toán kỹ lưỡng trên khung gầm giúp bảo vệ tối đa sự an toàn cho tài xế và hành khách. Sự lựa chọn vật liệu và công nghệ chế tạo khung gầm hiện đại liên tục được cải tiến để đáp ứng các tiêu chuẩn an toàn ngày càng cao.

Bảo Dưỡng Và Chăm Sóc Khung Gầm Ô Tô Đúng Cách

Việc bảo dưỡng và chăm sóc khung gầm ô tô định kỳ là cực kỳ quan trọng để đảm bảo tuổi thọ, hiệu suất và an toàn của xe. Vì khung gầm là nền tảng chịu lực chính và chứa rất nhiều bộ phận quan trọng, bất kỳ hư hỏng hoặc xuống cấp nào cũng có thể ảnh hưởng nghiêm trọng đến toàn bộ chiếc xe. Người lái nên thường xuyên kiểm tra các dấu hiệu bất thường như tiếng ồn lạ từ gầm xe, rung lắc khi lái, hoặc dầu chảy ra từ các bộ phận hệ thống treo.

Một số công việc bảo dưỡng cơ bản bao gồm kiểm tra độ chặt của các mối nối, tình trạng gỉ sét của khung, tình trạng các ống cao su và đường ống dẫn dầu/nhiên liệu, cũng như kiểm tra hệ thống treo (lò xo, giảm xóc, các khớp nối). Việc rửa gầm xe định kỳ, đặc biệt sau khi di chuyển qua các vùng có bùn lầy, cát, hoặc muối (đối với các khu vực có tuyết) là cần thiết để loại bỏ chất bẩn ăn mòn. Thay thế các bộ phận hao mòn như bạc lót, cao su giảm chấn, hoặc dầu hộp số đúng hạn cũng góp phần duy trì hoạt động trơn tru của toàn bộ hệ thống khung gầm ô tô.

Câu Hỏi Thường Gặp Về Khung Gầm Ô Tô (FAQs)

Khung gầm ô tô là gì và tại sao nó quan trọng?

Khung gầm ô tô là cấu trúc nền tảng chịu lực chính của xe, nâng đỡ toàn bộ các bộ phận khác như động cơ, hệ thống truyền động, và thân vỏ. Nó quan trọng vì quyết định đến sự an toàn, hiệu suất vận hành, độ cứng vững và tuổi thọ của xe.

Có bao nhiêu loại khung gầm ô tô phổ biến?

Hiện nay có 5 loại khung gầm ô tô phổ biến nhất: khung gầm hình thang (body-on-frame), khung gầm xương sống (backbone frame), khung gầm liền khối (unibody), khung gầm hình ống (tubular frame), và khung gầm không gian bằng nhôm (aluminium space frame).

Khung gầm liền khối có ưu điểm gì so với khung gầm hình thang?

Khung gầm liền khối có độ cứng xoắn cao hơn, trọng lượng nhẹ hơn, khả năng hấp thụ năng lượng va chạm tốt hơn, và trọng tâm thấp hơn, giúp cải thiện hiệu suất vận hành và an toàn so với khung gầm hình thang.

Động cơ có phải là một phần của khung gầm ô tô không?

Động cơ không phải là một phần của cấu trúc khung gầm chính theo nghĩa đen, nhưng nó là một bộ phận cốt lõi được gắn chặt vào khung gầm và hoạt động cùng với các hệ thống khác của khung gầm để xe có thể vận hành.

Làm thế nào để biết khung gầm ô tô của tôi có vấn đề?

Các dấu hiệu cho thấy khung gầm ô tô có thể có vấn đề bao gồm tiếng ồn lạ từ gầm xe (khi đi qua ổ gà hoặc vào cua), rung lắc bất thường khi lái, xe bị lệch lái, hoặc xuất hiện vết gỉ sét nghiêm trọng.

Chi phí sửa chữa khung gầm ô tô có đắt không?

Chi phí sửa chữa khung gầm ô tô có thể rất đắt, đặc biệt đối với các loại khung gầm liền khối hoặc khung gầm không gian bằng nhôm khi có hư hỏng nặng, do yêu cầu kỹ thuật cao và quy trình phức tạp.

Bảo dưỡng khung gầm ô tô bao gồm những gì?

Bảo dưỡng khung gầm ô tô bao gồm kiểm tra định kỳ tình trạng gỉ sét, độ chặt của các mối nối, các bộ phận hệ thống treo (lò xo, giảm xóc), hệ thống phanh, và các đường ống dẫn. Rửa gầm xe thường xuyên cũng rất quan trọng.

Khung gầm xe có ảnh hưởng đến mức tiêu thụ nhiên liệu không?

Có, khung gầm ảnh hưởng lớn đến mức tiêu thụ nhiên liệu. Khung gầm nhẹ hơn (ví dụ như khung nhôm hoặc liền khối) sẽ giúp giảm trọng lượng tổng thể của xe, từ đó giúp tiết kiệm nhiên liệu hơn.

Hệ thống treo có liên quan chặt chẽ với khung gầm ô tô như thế nào?

Hệ thống treo được gắn trực tiếp vào khung gầm ô tô và hoạt động để kết nối bánh xe với khung, hấp thụ xung động từ mặt đường, duy trì độ bám và đảm bảo sự ổn định cho xe. Chúng là những bộ phận không thể tách rời.

Tại sao xe tải và bán tải thường dùng khung gầm hình thang?

Xe tải và bán tải thường dùng khung gầm hình thang vì loại khung này có khả năng chịu tải nặng tốt, độ bền cao, dễ dàng trong việc chế tạo và sửa chữa, rất phù hợp với mục đích vận chuyển hàng hóa và hoạt động trong điều kiện khắc nghiệt.

Tất cả những bộ phận trên đã cấu tạo nên khung gầm ô tô hoàn chỉnh, một hệ thống không chỉ giúp nâng đỡ xe mà còn có chức năng bảo vệ người dùng trong quá trình sử dụng. Hy vọng bài viết này từ Xe Tải Van đã mang lại cho bạn cái nhìn sâu sắc về tầm quan trọng và cấu tạo phức tạp của khung gầm ô tô.
