Ổ cắm tẩu thuốc hay còn gọi là ổ cắm 12V, là một tiện ích không thể thiếu trên Xe Tải Van và các loại xe ô tô hiện đại, cung cấp nguồn điện cho nhiều thiết bị như sạc điện thoại, camera hành trình hay máy bơm lốp mini. Khi ổ cắm này đột nhiên ngừng hoạt động, nguyên nhân phổ biến nhất thường liên quan đến cầu chì. Việc hiểu rõ về ký hiệu cầu chì tẩu thuốc sẽ giúp bạn nhanh chóng xác định và khắc phục sự cố, đảm bảo các thiết bị điện trên xe luôn hoạt động trơn tru.

Hiểu Về Cầu Chì Trên Ô Tô Và Tầm Quan Trọng Của Chúng

Cầu chì đóng vai trò như một “người bảo vệ” thầm lặng trong hệ thống điện của xe ô tô, bao gồm cả những chiếc Xe Tải Van mạnh mẽ. Chức năng chính của chúng là ngắt mạch điện khi phát hiện dòng điện quá tải, ngăn chặn nguy cơ hư hỏng các thiết bị điện đắt tiền hoặc thậm chí là hỏa hoạn. Trên mỗi chiếc xe thường có hàng chục, thậm chí hàng trăm cầu chì, bảo vệ từng mạch điện riêng biệt từ đèn chiếu sáng, còi xe cho đến các hệ thống phức tạp hơn.

Mỗi mạch điện trên xe, chẳng hạn như mạch cung cấp điện cho radio, hệ thống điều hòa hay ổ cắm tẩu thuốc, đều được bảo vệ bởi một cầu chì có định mức dòng điện cụ thể. Điều này có nghĩa là khi dòng điện vượt quá giới hạn an toàn, dây chì bên trong cầu chì sẽ nóng chảy và đứt, làm gián đoạn dòng điện và bảo vệ thiết bị. Đây là lý do vì sao khi một thiết bị điện nào đó ngừng hoạt động, việc đầu tiên bạn nên nghĩ đến là kiểm tra cầu chì liên quan.

Các Loại Cầu Chì Phổ Biến Trên Xe Ô Tô

Trong thế giới xe hơi hiện đại, sự đa dạng về loại cầu chì là khá lớn, được thiết kế để phù hợp với từng không gian và yêu cầu về dòng điện khác nhau. Việc nhận biết các loại cầu chì không chỉ giúp bạn dễ dàng thay thế mà còn đảm bảo an toàn cho hệ thống điện của xe. Hai loại cầu chì chính mà bạn sẽ thường gặp trên Xe Tải Van và các dòng xe khác là cầu chì lưỡi dao và cầu chì ống thủy tinh.

Cầu Chì Lưỡi Dao – Lựa Chọn Phổ Biến

Cầu chì lưỡi dao, hay còn gọi là cầu chì thuôn hoặc cầu chì cắm, là loại được sử dụng rộng rãi nhất hiện nay nhờ thiết kế nhỏ gọn, dễ dàng lắp đặt và thay thế. Chúng được làm từ chất liệu nhựa với hai chân cắm dẹt, phù hợp với các ổ cắm chuyên dụng trên xe. Cầu chì lưỡi dao được phân loại theo kích thước với nhiều biến thể khác nhau để đáp ứng nhu cầu cụ thể của từng mạch điện.

Trong số đó, cầu chì Micro là loại nhỏ nhất, thường có 2 hoặc 3 ngạnh. Cầu chì Mini (APM, ATM) có kích thước lớn hơn một chút nhưng vẫn nhỏ gọn, thường có phiên bản cấu hình thấp để tiết kiệm không gian. Loại Tiêu chuẩn (APR, ATC, ATO) là phổ biến nhất, xuất hiện trong hầu hết các dòng xe du lịch và xe tải van. Cuối cùng, cầu chì Maxi (APX) được thiết kế cho các ứng dụng yêu cầu dòng điện cao hơn, thường thấy trong các xe hạng nặng hoặc cho các mạch chính.

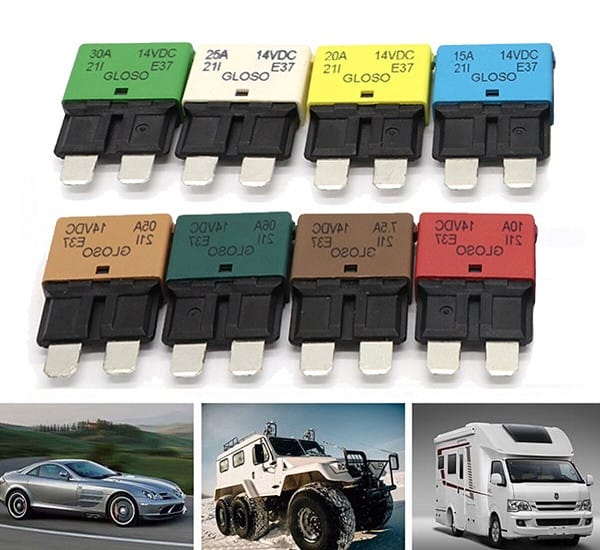

Cầu chì lưỡi dao phổ biến trong hệ thống điện xe ô tô

Xem Thêm Bài Viết:

Cầu Chì Ống Thủy Tinh – Giải Pháp Bảo Vệ Cổ Điển

Cầu chì ống thủy tinh là một loại cầu chì truyền thống, với dây chì được bao bọc trong một ống thủy tinh trong suốt, giúp dễ dàng quan sát tình trạng dây chì bên trong. Mặc dù không phổ biến bằng cầu chì lưỡi dao trong các mạch điện nhỏ, chúng vẫn được sử dụng trong một số ứng dụng cụ thể trên xe hơi và thường xuyên hơn trong các hệ thống công nghiệp hoặc các thiết bị phụ trợ yêu cầu bảo vệ dòng điện cao.

Cầu chì ống thường được dùng để bảo vệ các thiết bị tiêu thụ điện năng lớn như động cơ điều hòa, tủ lạnh mini hoặc máy bơm nước phụ trợ trên xe, nơi yêu cầu điện áp và dòng điện cao. Chúng có thể có dòng định mức lên đến 600A và 600V AC. Có hai loại chính là cầu chì ống loại D, với ống bọc và dây chì được gắn kết, và cầu chì loại liên kết (HRC) làm từ sứ, bạc và gốm, chứa cát silic bên trong để dập tắt hồ quang khi cầu chì đứt.

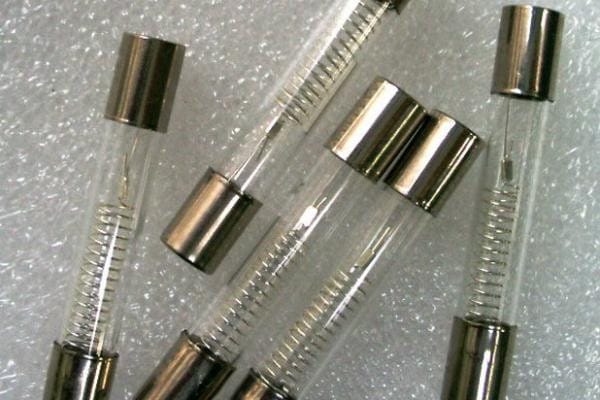

Cầu chì ống thủy tinh bảo vệ mạch điện xe hơi

Giải Mã Ký Hiệu Cầu Chì Tẩu Thuốc và Các Ký Hiệu Quan Trọng Khác

Hiểu được ký hiệu cầu chì tẩu thuốc và các ký hiệu khác trên hộp cầu chì là chìa khóa để bảo dưỡng và sửa chữa xe một cách hiệu quả. Hộp cầu chì thường được đặt ở hai vị trí chính trên xe: một là dưới nắp capo, gần động cơ, và hai là bên trong khoang cabin, thường nằm dưới bảng taplo hoặc phía bên tài xế. Trên nắp hộp cầu chì hoặc trong sách hướng dẫn sử dụng xe, bạn sẽ tìm thấy một sơ đồ chi tiết với các ký hiệu và định mức dòng điện cho từng cầu chì.

Đối với ổ điện mồi thuốc hoặc ổ cắm 12V, ký hiệu thường gặp nhất là CIGAR hoặc đôi khi là P/OUTLET (Power Outlet) hay AUX POWER (Auxiliary Power). Ký hiệu này thường được minh họa bằng một biểu tượng hình điếu thuốc lá hoặc một ổ cắm điện đơn giản. Việc xác định đúng ký hiệu này rất quan trọng để bạn có thể tìm ra cầu chì tương ứng và kiểm tra khi ổ cắm tẩu thuốc không hoạt động. Ví dụ, trên nhiều dòng xe, cầu chì cho tẩu thuốc có thể có định mức từ 10A đến 20A, tùy thuộc vào công suất tối đa mà nhà sản xuất cho phép.

Ngoài ký hiệu CIGAR, có rất nhiều ký hiệu khác mà người lái xe nên làm quen để hiểu rõ hơn về hệ thống điện của mình. Chẳng hạn, HORN chỉ còi xe, D/LOCK (Door Lock) là khóa cửa điện, P/WINDOW (Power Window) là cửa kính điện, và FOG LAMP là đèn sương mù. Các ký hiệu như HEAD (LOW) và HEAD (HIGH) lần lượt chỉ đèn pha chiếu gần và chiếu xa. Việc nắm vững những ký hiệu này giúp bạn nhanh chóng xác định nguyên nhân khi có sự cố về điện trên xe, đặc biệt là với chiếc Xe Tải Van của bạn, nơi các thiết bị điện phụ trợ có thể được sử dụng thường xuyên.

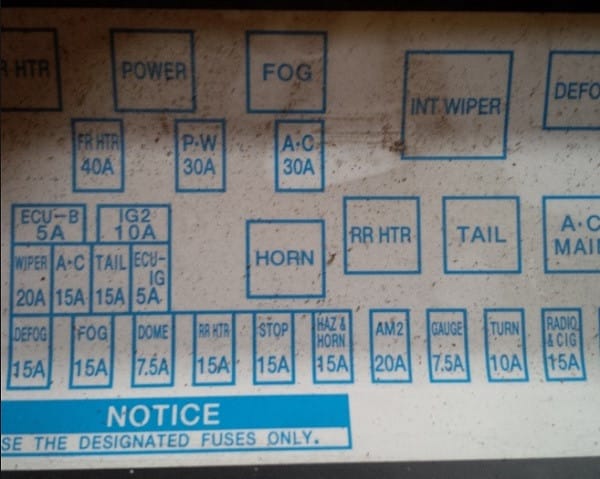

Sơ đồ ký hiệu cầu chì tẩu thuốc và các mạch điện xe ô tô

Vị Trí Hộp Cầu Chì Trên Xe Tải Van Và Ô Tô

Việc tìm kiếm hộp cầu chì là bước đầu tiên và quan trọng nhất khi bạn cần kiểm tra hoặc thay thế cầu chì, đặc biệt là cầu chì cho ổ cắm tẩu thuốc. Hầu hết các mẫu Xe Tải Van và ô tô con đều có ít nhất hai hộp cầu chì chính, được đặt ở những vị trí chiến lược để dễ tiếp cận nhưng vẫn được bảo vệ khỏi các yếu tố bên ngoài.

Một hộp cầu chì thường nằm trong khoang động cơ, gần ắc quy hoặc bên hông khoang động cơ. Hộp này chứa các cầu chì cho các hệ thống điện công suất lớn hơn như quạt tản nhiệt, hệ thống ABS, bơm nhiên liệu, và các mạch chính khác. Hộp thứ hai thường được đặt bên trong khoang cabin, thường là dưới bảng taplo phía tài xế, hoặc đôi khi ở khu vực bảng điều khiển trung tâm, thậm chí là sau hộc đựng găng tay. Hộp cầu chì trong cabin thường chứa các cầu chì cho các thiết bị điện nội thất như radio, đèn chiếu sáng cabin, khóa cửa điện, cửa sổ điện và, tất nhiên, cầu chì tẩu thuốc. Luôn tham khảo sách hướng dẫn sử dụng xe của bạn để xác định vị trí chính xác của từng hộp cầu chì.

Quy Trình Kiểm Tra Kỹ Lưỡng Cầu Chì Ổ Cắm Tẩu Thuốc Bằng Đồng Hồ Vạn Năng

Khi ổ cắm tẩu thuốc không hoạt động, việc kiểm tra cầu chì là một quy trình tương đối đơn giản nhưng đòi hỏi sự cẩn thận. Sử dụng đồng hồ vạn năng là phương pháp chính xác nhất để xác định tình trạng của cầu chì. Hãy thực hiện theo các bước sau đây để đảm bảo an toàn và hiệu quả.

Đầu tiên, bạn cần xác định vị trí của cầu chì liên quan đến ổ cắm tẩu thuốc. Như đã đề cập, cầu chì này thường nằm trong hộp cầu chì ở khoang cabin. Sau khi mở hộp, hãy tìm kiếm cầu chì có ký hiệu CIGAR hoặc biểu tượng tương tự trên sơ đồ. Một số dòng xe cũng có thể có một cầu chì riêng biệt cho “nguồn phụ trợ” (AUX POWER).

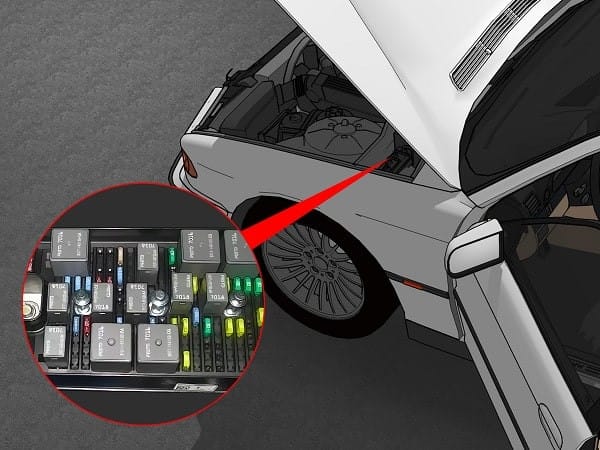

Xác định vị trí hộp cầu chì trên xe tải van trước khi kiểm tra

Tiếp theo, sử dụng dụng cụ kẹp cầu chì chuyên dụng (thường có sẵn trong hộp cầu chì hoặc bộ dụng cụ xe hơi) để nhẹ nhàng rút cầu chì mà bạn nghi ngờ bị hỏng ra ngoài. Tránh dùng tay không hoặc các vật nhọn khác để kéo cầu chì vì có thể làm hỏng cầu chì hoặc ổ cắm. Việc rút cầu chì ra sẽ giúp bạn kiểm tra một cách an toàn và chính xác hơn mà không lo làm hỏng các mạch điện khác.

Rút cầu chì tẩu thuốc bị hỏng bằng dụng cụ chuyên dụng

Bây giờ, hãy chuẩn bị đồng hồ vạn năng của bạn. Bật thiết bị lên (nút ON) và xoay núm vặn về thang đo điện trở (thường có ký hiệu Ω – Ohm) hoặc chức năng đo thông mạch (Continuity Test), thường được biểu thị bằng biểu tượng sóng âm hoặc diode. Nếu chọn chức năng thông mạch, đồng hồ sẽ phát ra tiếng “bíp” khi hai đầu dò được chạm vào nhau, báo hiệu rằng mạch điện đang thông.

Để kiểm tra độ chính xác của đồng hồ, hãy chạm hai que đo (đỏ và đen) vào nhau. Nếu đồng hồ phát ra tiếng “bíp” ở chế độ thông mạch hoặc hiển thị giá trị điện trở gần bằng 0 ở chế độ đo điện trở, điều đó có nghĩa là thiết bị đang hoạt động tốt và sẵn sàng để sử dụng. Đây là một bước quan trọng để tránh kết quả sai lệch khi kiểm tra cầu chì ổ điện mồi thuốc.

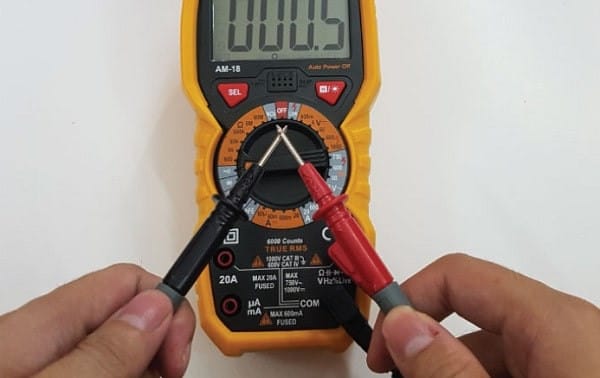

Sử dụng đồng hồ vạn năng kiểm tra cầu chì tẩu thuốc

Cuối cùng, đưa hai đầu dò của đồng hồ vạn năng chạm vào hai chân kim loại của cầu chì. Không cần quan tâm đến cực tính trong trường hợp này. Nếu cầu chì còn tốt, đồng hồ vạn năng sẽ phát ra tiếng “bíp” (ở chế độ thông mạch) hoặc hiển thị một giá trị điện trở rất nhỏ, gần bằng 0 Ohm (ở chế độ đo điện trở). Ngược lại, nếu cầu chì đã bị đứt, đồng hồ sẽ không có tiếng “bíp” và hiển thị giá trị điện trở vô cùng lớn (OL hoặc “Open Loop”), cho biết mạch điện đã bị ngắt. Trong trường hợp này, bạn cần thay thế cầu chì bằng một chiếc cầu chì mới có cùng loại và cùng định mức dòng điện (ví dụ: 15A), để đảm bảo an toàn cho mạch điện của Xe Tải Van và tránh các sự cố tái diễn.

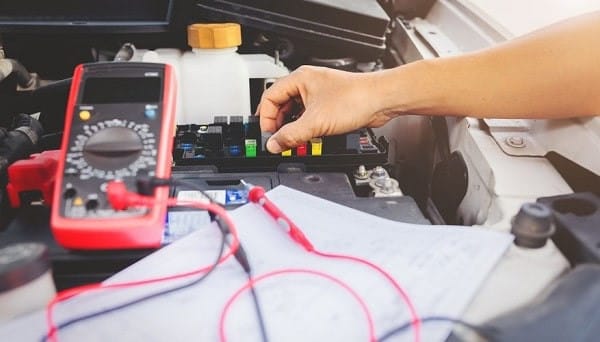

Đọc kết quả kiểm tra cầu chì tẩu thuốc trên màn hình đồng hồ vạn năng

Mẹo Bảo Dưỡng Và Thay Thế Cầu Chì Tẩu Thuốc Hiệu Quả

Để đảm bảo ổ cắm tẩu thuốc trên Xe Tải Van của bạn luôn hoạt động ổn định, việc bảo dưỡng và thay thế cầu chì đúng cách là rất quan trọng. Khi phát hiện cầu chì bị đứt, hãy luôn thay thế bằng một cầu chì có định mức dòng điện (Ampe) và loại tương tự với cầu chì gốc. Sử dụng cầu chì có định mức cao hơn có thể gây quá tải cho hệ thống dây dẫn và tiềm ẩn nguy cơ cháy nổ, trong khi cầu chì có định mức thấp hơn sẽ dễ dàng bị đứt khi sử dụng các thiết bị có công suất lớn.

Nếu cầu chì cho tẩu thuốc bị đứt liên tục, đây có thể là dấu hiệu của một vấn đề lớn hơn trong hệ thống điện, chẳng hạn như chập điện hoặc quá tải mạch do sử dụng quá nhiều thiết bị cùng lúc hoặc một thiết bị bị lỗi. Trong trường hợp này, bạn nên đưa xe đến garage hoặc thợ điện ô tô chuyên nghiệp để kiểm tra toàn diện, tránh tự ý sửa chữa nếu không có đủ kinh nghiệm, bởi việc sửa chữa không đúng cách có thể gây ra những hậu quả nghiêm trọng hơn cho chiếc Xe Tải Van của bạn.

Câu Hỏi Thường Gặp Về Ký Hiệu Cầu Chì Tẩu Thuốc Và Các Vấn Đề Liên Quan

1. Ký hiệu cầu chì tẩu thuốc phổ biến nhất là gì?
Ký hiệu phổ biến nhất cho cầu chì tẩu thuốc là CIGAR hoặc một biểu tượng hình điếu thuốc lá. Một số xe cũng có thể sử dụng ký hiệu P/OUTLET (Power Outlet) hoặc AUX POWER (Auxiliary Power) để chỉ ổ cắm 12V này.

2. Hộp cầu chì tẩu thuốc thường nằm ở đâu trên xe ô tô?
Cầu chì cho ổ cắm tẩu thuốc thường được đặt trong hộp cầu chì nằm ở khoang cabin, thường là dưới bảng taplo phía người lái, hoặc đôi khi ở khu vực bảng điều khiển trung tâm hoặc phía sau hộc đựng găng tay. Luôn kiểm tra sách hướng dẫn sử dụng xe của bạn để biết vị trí chính xác.

3. Tại sao cầu chì tẩu thuốc của tôi hay bị đứt?
Cầu chì ổ cắm tẩu thuốc bị đứt thường do quá tải dòng điện. Điều này có thể xảy ra khi bạn cắm quá nhiều thiết bị cùng lúc, sử dụng một thiết bị có công suất quá lớn so với định mức của cầu chì, hoặc thiết bị bạn đang sử dụng bị chập điện. Một nguyên nhân khác có thể là do lỗi chập dây trong chính ổ cắm hoặc hệ thống dây dẫn của xe.

4. Tôi có thể thay thế cầu chì tẩu thuốc bằng một cầu chì có cường độ dòng điện (Ampe) cao hơn không?
Tuyệt đối không nên. Việc thay thế cầu chì bằng một cầu chì có định mức Ampe cao hơn có thể gây quá tải cho hệ thống dây dẫn của xe, dẫn đến nóng chảy dây, chập điện và tiềm ẩn nguy cơ hỏa hoạn. Luôn thay thế bằng cầu chì có định mức Ampe giống hệt với cầu chì gốc.

5. Làm thế nào để kiểm tra cầu chì tẩu thuốc mà không cần đồng hồ vạn năng?
Bạn có thể kiểm tra trực quan bằng cách rút cầu chì ra và nhìn vào sợi dây kim loại bên trong. Nếu sợi dây bị đứt hoặc cháy đen, cầu chì đã hỏng. Ngoài ra, bạn có thể dùng bút thử điện (test light) bằng cách cắm vào hai lỗ cắm của cầu chì trong hộp (khi cầu chì còn ở trong đó và khóa xe ở vị trí ON); nếu cả hai bên đều sáng đèn, cầu chì còn tốt.

6. Cầu chì tẩu thuốc bao nhiêu Ampe là phổ biến?
Định mức Ampe phổ biến cho cầu chì tẩu thuốc thường là 10A, 15A hoặc 20A, tùy thuộc vào từng dòng xe và nhà sản xuất. Bạn cần kiểm tra kỹ trên sơ đồ cầu chì hoặc cầu chì cũ để xác định định mức chính xác.

7. Nếu thay cầu chì mới mà tẩu thuốc vẫn không hoạt động thì sao?
Nếu sau khi thay cầu chì mới mà ổ cắm tẩu thuốc vẫn không có điện, có thể có vấn đề khác phức tạp hơn như hỏng dây dẫn, hỏng chính ổ cắm 12V, hoặc một vấn đề ở rơ-le (relay) liên quan. Trong trường hợp này, bạn nên đưa xe đến thợ chuyên nghiệp để kiểm tra và sửa chữa.

Việc nắm vững kiến thức về ký hiệu cầu chì tẩu thuốc và cách kiểm tra chúng không chỉ giúp bạn xử lý nhanh các sự cố vặt mà còn đảm bảo an toàn cho hệ thống điện trên Xe Tải Van của mình. Hãy luôn kiểm tra định kỳ và thay thế cầu chì đúng cách để chiếc xe luôn hoạt động bền bỉ, mang lại những chuyến đi an toàn và tiện lợi.
