Mỗi chiếc xe hơi đều là một cỗ máy phức tạp, và một trong những bộ phận cốt yếu giúp xe vận hành trơn tru chính là ly hợp ô tô. Đây không chỉ là một cơ cấu đơn thuần mà còn là “trái tim” kết nối sức mạnh động cơ với hệ thống truyền động, đảm bảo quá trình sang số diễn ra mượt mà và an toàn. Hãy cùng Xe Tải Van tìm hiểu sâu hơn về tầm quan trọng của nó.

Vai Trò Quan Trọng của Ly Hợp Ô Tô Trong Hệ Thống Truyền Động

Trong cấu tạo của hộp số ô tô, bộ ly hợp ô tô (còn gọi là clutch) là một bộ phận không thể thiếu, đóng vai trò như một “cầu nối” linh hoạt giữa động cơ và hộp số. Chức năng chính của nó là truyền hoặc ngắt momen xoắn từ trục khuỷu của động cơ đến trục sơ cấp của hộp số. Nhờ vào cơ cấu này, người lái có thể dễ dàng khởi hành xe một cách êm ái, chuyển đổi các cấp số mà không làm động cơ bị chết máy, hoặc dừng xe mà không cần tắt động cơ.

Khi xe khởi hành hoặc người lái muốn chuyển số, hệ thống ly hợp sẽ được mở ra, tạm thời ngắt kết nối giữa động cơ và hộp số. Điều này cho phép các bánh răng trong hộp số khớp vào nhau một cách nhẹ nhàng, tránh gây ra va đập hay sốc mạnh. Sau khi quá trình chuyển số hoàn tất, khớp ly hợp sẽ đóng lại, tái lập kết nối và momen lực lại được truyền đến hệ thống truyền động, giúp xe tiếp tục di chuyển. Quá trình đóng mở này diễn ra rất nhanh chóng, thường chỉ trong vài phần trăm giây.

Bên cạnh việc truyền và ngắt momen, bộ phận ly hợp còn có khả năng giảm chấn động và hấp thụ các dao động xoắn từ động cơ, bảo vệ các chi tiết trong hệ thống truyền động khỏi bị hư hại do tải trọng đột ngột. Một hệ thống ly hợp hoạt động hiệu quả sẽ đảm bảo trải nghiệm lái mượt mà, tăng tuổi thọ cho các bộ phận khác và góp phần tiết kiệm nhiên liệu đáng kể cho chiếc xe.

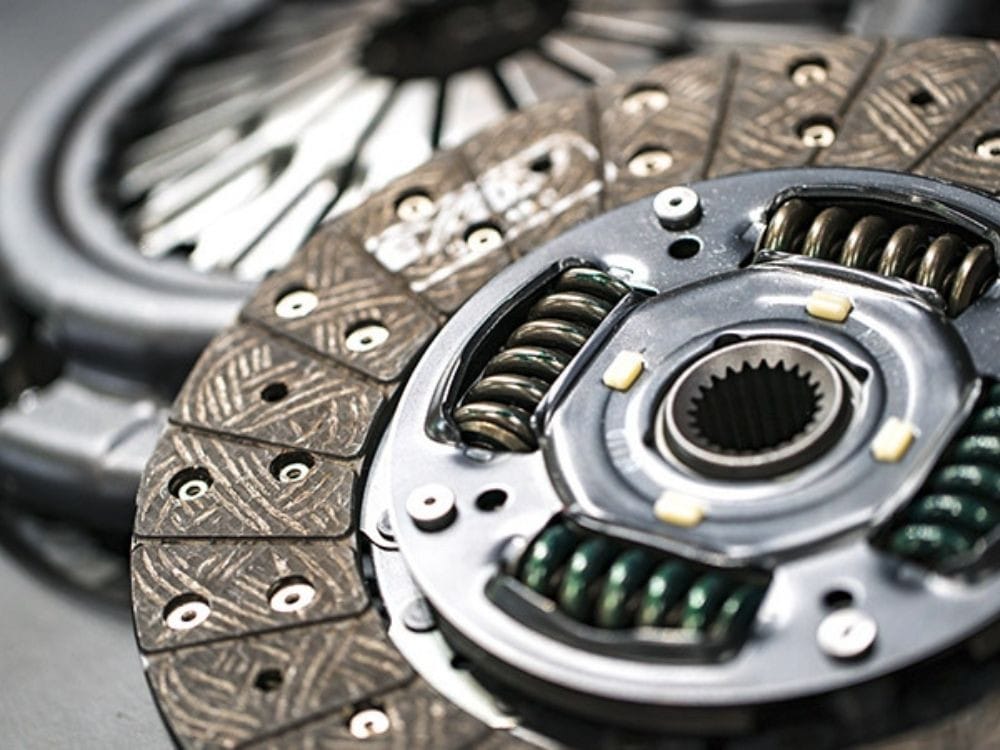

Cấu tạo cơ bản của bộ ly hợp ô tô truyền momen lực hiệu quả

Cấu Tạo Cơ Bản của Ly Hợp Ô Tô Phổ Biến

Để hiểu rõ hơn về cách thức hoạt động của ly hợp ô tô, việc nắm bắt các thành phần cấu tạo cơ bản của nó là điều cần thiết. Một bộ ly hợp điển hình thường bao gồm các bộ phận chính sau:

Đĩa ma sát (Clutch Disc/Friction Plate) là bộ phận quan trọng nhất, được làm từ vật liệu chịu ma sát cao và có khả năng chịu nhiệt tốt như sợi thủy tinh, sợi đồng hoặc hỗn hợp gốm. Đĩa ma sát có chức năng tạo ra lực ma sát để truyền momen từ bánh đà sang hộp số khi ly hợp đóng. Nó thường được gắn trên trục sơ cấp của hộp số.

Xem Thêm Bài Viết:

Đĩa ép (Pressure Plate) là một đĩa kim loại nặng, có nhiệm vụ ép chặt đĩa ma sát vào bánh đà dưới tác dụng của lò xo. Khi ly hợp đóng, đĩa ép tạo ra lực nén mạnh mẽ, giúp truyền toàn bộ momen từ động cơ. Các lò xo, có thể là lò xo trụ hoặc lò xo màng, là thành phần tạo ra lực ép này.

Bánh đà (Flywheel) là một khối kim loại lớn, nặng, gắn trực tiếp vào trục khuỷu động cơ. Bánh đà không chỉ tích trữ năng lượng quán tính giúp động cơ hoạt động đều đặn mà còn là bề mặt mà đĩa ma sát ép vào khi ly hợp ô tô đóng, đóng vai trò là phần dẫn động của hệ thống.

Ổ bi T (Release Bearing/Throw-out Bearing) hay bạc đạn cắt ly hợp, có nhiệm vụ đẩy cần bẩy hoặc lò xo màng của đĩa ép khi người lái đạp bàn đạp ly hợp, từ đó làm cho đĩa ép tách khỏi đĩa ma sát và ngắt truyền động. Cần bẩy là bộ phận trung gian truyền lực từ ổ bi T đến đĩa ép.

Phân Loại Ly Hợp Ô Tô Theo Nhiều Tiêu Chí Khác Nhau

Thị trường ô tô hiện nay sử dụng rất nhiều loại ly hợp ô tô khác nhau, phù hợp với từng thiết kế động cơ, hộp số và mục đích sử dụng của xe. Các bộ phận ly hợp này có thể được phân loại dựa trên nhiều tiêu chí, từ phương pháp truyền momen xoắn cho đến cách thức điều khiển.

Phân Loại Dựa Trên Phương Pháp Truyền Momen Xoắn

Khi xét về cách thức truyền năng lượng, ly hợp ô tô có thể được chia thành các loại sau. Ly hợp ma sát là loại phổ biến nhất, hoạt động dựa trên nguyên lý sử dụng lực ma sát sinh ra giữa các đĩa để truyền momen từ động cơ tới trục sơ cấp của hộp số. Đây là cơ cấu chính trong hầu hết các dòng xe số sàn. Ly hợp thủy lực lại sử dụng chất lỏng đặc biệt, thường là dầu thủy lực, cùng với một bộ biến mô thủy lực để truyền động momen xoắn. Loại này thường được tìm thấy trong các hộp số tự động hiện đại. Ngoài ra, còn có ly hợp điện từ, nơi momen lực được truyền động nhờ vào từ trường của khối nam châm điện, hoặc ly hợp liên hợp, là sự kết hợp của hai hoặc nhiều hơn các phương pháp truyền động đã nêu để tối ưu hiệu suất.

Phân Loại Dựa Trên Phương Pháp Tạo Lực Ép

Phương pháp tạo lực ép cũng là một tiêu chí quan trọng để phân biệt các loại ly hợp ô tô. Ly hợp lò xo sử dụng các lò xo nén chặt để tạo ra lực ép cần thiết điều khiển trạng thái của ly hợp. Các lò xo này có thể là lò xo trụ đặt xung quanh hoặc lò xo màng đặt ở trung tâm. Trong khi đó, ly hợp ly tâm lại khai thác lực ly tâm sinh ra từ các trọng khối phụ khi chúng quay để tạo ra lực ép giúp đóng và mở ly hợp một cách tự động khi tốc độ động cơ thay đổi. Một loại khác là ly hợp nửa ly tâm, là sự kết hợp thông minh giữa lực ép của lò xo và lực ly tâm sinh ra từ trọng khối phụ, nhằm tối ưu hiệu quả và độ nhạy của bộ ly hợp.

Phân Loại Dựa Trên Phương Pháp Dẫn Động Điều Khiển

Cách thức mà lực điều khiển được truyền đến bộ ly hợp cũng là một điểm khác biệt lớn. Ly hợp dẫn động cơ khí hoạt động bằng cách truyền lực từ bàn đạp ly hợp thông qua hệ thống dây cáp hoặc tay đòn. Mặc dù đơn giản, loại này thường đòi hỏi người lái phải dùng lực chân nhiều hơn. Ly hợp dẫn động thủy lực lại sử dụng một hệ thống gồm xi lanh chính, xi lanh cắt và đường ống dẫn dầu thủy lực. Khi người lái đạp bàn đạp ly hợp, một áp suất thủy lực được tạo ra, truyền qua dầu và tác động lên xi lanh cắt, giúp ly hợp đóng hoặc ngắt một cách nhẹ nhàng và chính xác hơn.

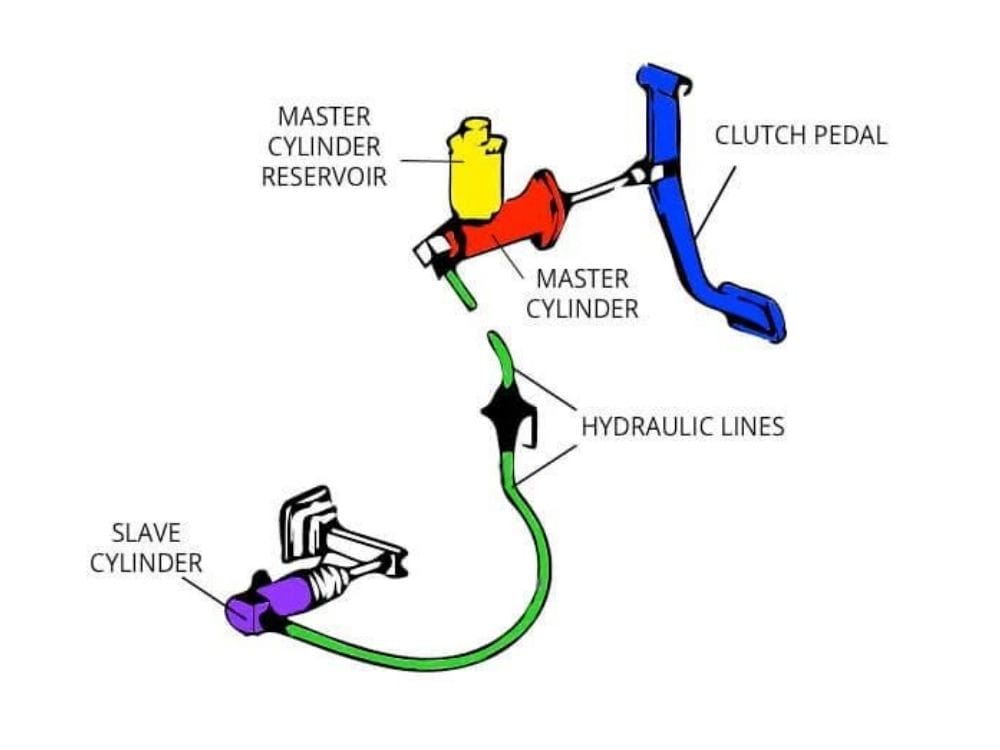

Sơ đồ cấu tạo hệ thống ly hợp ô tô dẫn động thủy lực

Như hình minh họa, các thành phần quan trọng bao gồm bàn đạp ly hợp (clutch pedal), bình chứa dầu thủy lực (master cylinder reservoir), xi lanh chính (master cylinder), đường ống dẫn dầu thủy lực (hydraulic lines) và xi lanh cắt (slave cylinder). Một phiên bản nâng cấp của loại này là ly hợp tự động thủy lực, nơi hệ thống sẽ tự động xử lý tín hiệu để đóng/mở ly hợp khi người dùng chỉ cần đạp bàn đạp.

Phân Loại Dựa Trên Phương Thức Điều Khiển

Về phương thức điều khiển, ly hợp ô tô có thể là điều khiển thủ công hoặc tự động. Với điều khiển thủ công, người lái là người trực tiếp tác động lực lên bàn đạp ly hợp, sau đó lực này sẽ được truyền qua hệ thống cơ khí hoặc thủy lực để điều khiển bộ ly hợp. Đây là kiểu phổ biến trên xe số sàn. Ngược lại, điều khiển tự động không yêu cầu người lái tác động vào bàn đạp ly hợp. Thay vào đó, hoạt động đóng/mở của ly hợp sẽ do một hệ thống máy tính điều khiển hoàn toàn. Từ các tín hiệu như vị trí cần gạt số, tốc độ xe, tải trọng động cơ, hệ thống máy tính sẽ xử lý và truyền động lực, tác động lên bộ ly hợp đóng hoặc mở một cách thích hợp, mang lại sự tiện lợi tối đa cho người lái, đặc biệt trên các dòng xe số tự động hiện đại.

Phân Loại Dựa Trên Trạng Thái Làm Việc

Cuối cùng, dựa trên trạng thái làm việc mặc định, ly hợp ô tô được chia thành hai loại chính. Ly hợp thường đóng là loại phổ biến nhất trên ô tô hiện nay, trong đó hệ thống luôn ở trong trạng thái đóng, nghĩa là lò xo luôn ép chặt đĩa ép và đĩa ma sát vào bánh đà, đảm bảo momen lực luôn được truyền từ động cơ trừ khi có tác động ngắt từ người lái. Ngược lại, ly hợp thường mở là loại mà khi không có lực tác động, hệ thống luôn ở trạng thái mở và chỉ đóng khi có lực điều khiển. Tuy nhiên, loại ly hợp thường mở này gần như đã không còn được sử dụng trên các dòng xe ô tô hiện đại do tính phức tạp trong vận hành và ít hiệu quả hơn so với ly hợp thường đóng.

Ly Hợp Kép (Dual Clutch) – Công Nghệ Hiện Đại Trên Ô Tô

Trong những năm gần đây, công nghệ ly hợp kép (Dual Clutch Transmission – DCT) đã trở thành một điểm nhấn quan trọng, mang lại hiệu suất vượt trội cho nhiều dòng xe ô tô hiện đại. Không giống như ly hợp ô tô truyền thống chỉ có một bộ ly hợp, hệ thống ly hợp kép được trang bị hai bộ ly hợp độc lập, mỗi bộ điều khiển một tập hợp các cấp số. Cụ thể, một ly hợp thường điều khiển các cấp số lẻ (1, 3, 5, 7) và số lùi, trong khi ly hợp còn lại điều khiển các cấp số chẵn (2, 4, 6, 8).

Sự ưu việt của ly hợp kép nằm ở khả năng chuyển số cực kỳ nhanh chóng và mượt mà. Khi xe đang ở một cấp số (ví dụ số 1), ly hợp cho cấp số tiếp theo (số 2) đã được chuẩn bị sẵn sàng. Ngay khi người lái hoặc hệ thống điều khiển quyết định chuyển số, một ly hợp ngắt và ly hợp kia đóng ngay lập tức, gần như không có sự gián đoạn về momen xoắn. Quá trình này diễn ra chỉ trong khoảng 8 mili giây, nhanh hơn đáng kể so với hộp số tự động truyền thống và thậm chí cả hộp số sàn, mang lại cảm giác lái thể thao và hiệu quả vượt trội.

Công nghệ này không chỉ cải thiện hiệu suất vận hành, giảm thiểu tình trạng sốc giật khi sang số, mà còn góp phần tiết kiệm nhiên liệu do khả năng truyền tải momen hiệu quả và giảm thiểu tổn hao năng lượng. Mặc dù cấu tạo phức tạp hơn và chi phí sản xuất ban đầu có thể cao hơn, nhưng những lợi ích về trải nghiệm lái và hiệu suất hoạt động đã giúp hộp số ly hợp kép trở thành lựa chọn ưu tiên trên nhiều mẫu xe thể thao và cao cấp.

Minh họa bộ ly hợp ô tô kép trong hệ thống hộp số hiện đại

Dấu Hiệu Hỏng Hóc Thường Gặp và Cách Khắc Phục Ly Hợp Ô Tô

Một ly hợp ô tô khỏe mạnh là yếu tố then chốt để đảm bảo xe hoạt động an toàn và hiệu quả. Tuy nhiên, sau một thời gian sử dụng, các bộ phận của ly hợp có thể bị mòn hoặc hư hỏng. Việc nhận biết sớm các dấu hiệu hỏng hóc là rất quan trọng để có biện pháp khắc phục kịp thời. Một trong những dấu hiệu phổ biến nhất là bàn đạp ly hợp bị cứng hoặc nặng hơn bình thường, đòi hỏi người lái phải dùng nhiều lực hơn khi đạp. Điều này có thể do hệ thống thủy lực bị lỗi hoặc dây cáp bị kẹt.

Một vấn đề khác thường gặp là ly hợp bị trượt. Khi ly hợp trượt, người lái sẽ cảm thấy xe tăng tốc chậm mặc dù vòng tua máy tăng cao, hoặc xe mất đi sức kéo đáng kể, đặc biệt khi lên dốc. Hiện tượng này thường xảy ra khi đĩa ma sát bị mòn nghiêm trọng hoặc dầu bám vào bề mặt ly hợp. Đôi khi, bạn có thể nghe thấy tiếng ồn lạ như tiếng rít hoặc tiếng kêu lạch cạch khi đạp hoặc nhả bàn đạp ly hợp, đây có thể là dấu hiệu của ổ bi T (bạc đạn cắt ly hợp) bị hỏng hoặc lò xo đĩa ép bị gãy.

Khó sang số cũng là một triệu chứng rõ ràng của ly hợp có vấn đề. Khi ly hợp không ngắt hoàn toàn, việc đưa cần số vào đúng vị trí sẽ trở nên khó khăn hoặc thậm chí không thể. Trong một số trường hợp nghiêm trọng, bạn có thể ngửi thấy mùi khét giống như cao su cháy, điều này cho thấy đĩa ma sát đang bị quá nhiệt do trượt liên tục. Để khắc phục các tình trạng này, điều quan trọng nhất là đưa xe đến các garage uy tín để kiểm tra và thay thế các chi tiết hỏng hóc như đĩa ma sát, đĩa ép, ổ bi T hoặc sửa chữa hệ thống thủy lực. Việc bảo dưỡng định kỳ và lái xe đúng cách (tránh rà ly hợp quá lâu, không để chân lên bàn đạp ly hợp khi không cần thiết) sẽ giúp kéo dài tuổi thọ cho bộ ly hợp ô tô của bạn.

Câu hỏi thường gặp (FAQs) về Ly Hợp Ô Tô

Ly hợp ô tô có tuổi thọ bao lâu?
Tuổi thọ của ly hợp ô tô phụ thuộc vào phong cách lái xe và điều kiện vận hành. Thông thường, một bộ ly hợp có thể kéo dài từ 80.000 đến 150.000 km. Tuy nhiên, nếu thường xuyên lái xe trong điều kiện giao thông đông đúc hoặc có thói quen rà ly hợp, tuổi thọ có thể giảm xuống còn 30.000 – 50.000 km.
Có thể tự thay ly hợp ô tô tại nhà không?
Việc thay thế ly hợp ô tô là một công việc phức tạp, đòi hỏi nhiều dụng cụ chuyên dụng và kiến thức kỹ thuật sâu rộng. Quy trình này bao gồm việc tháo hộp số, có thể cần đến cầu nâng và các công cụ siết momen chính xác. Do đó, không khuyến khích tự thay tại nhà mà nên đưa xe đến các trung tâm bảo dưỡng chuyên nghiệp.
Sự khác biệt giữa ly hợp ma sát và ly hợp thủy lực là gì?
Ly hợp ma sát sử dụng lực ma sát giữa các đĩa để truyền momen lực, thường thấy trong xe số sàn, yêu cầu người lái tác động trực tiếp. Ly hợp thủy lực sử dụng chất lỏng và biến mô thủy lực để truyền động, phổ biến trong hộp số tự động, hoạt động mượt mà hơn và ít cần sự can thiệp của người lái.
Khi nào cần thay thế ly hợp ô tô?
Bạn nên cân nhắc thay thế ly hợp ô tô khi nhận thấy các dấu hiệu như bàn đạp ly hợp cứng, ly hợp bị trượt (động cơ gầm rú nhưng xe không tăng tốc), khó sang số, có tiếng ồn lạ khi đạp ly hợp, hoặc ngửi thấy mùi khét.
Việc lái xe thường xuyên trong đô thị có ảnh hưởng đến ly hợp ô tô không?
Có, việc lái xe thường xuyên trong đô thị với tình trạng kẹt xe, phải di chuyển chậm và dừng/đỗ liên tục sẽ khiến ly hợp ô tô phải làm việc nhiều hơn, liên tục đóng/mở. Điều này làm tăng ma sát và nhiệt độ, đẩy nhanh quá trình mài mòn của đĩa ma sát và các bộ phận khác, dẫn đến giảm tuổi thọ đáng kể.
Làm thế nào để kéo dài tuổi thọ cho ly hợp ô tô?
Để kéo dài tuổi thọ cho ly hợp ô tô, hãy tránh thói quen rà ly hợp quá lâu khi dừng đèn đỏ hoặc đi chậm. Luôn nhả hết chân khỏi bàn đạp ly hợp khi không cần thiết. Tránh khởi hành xe đột ngột với vòng tua máy cao. Hạn chế chở quá tải trọng cho phép của xe.
Ly hợp kép có tốt hơn ly hợp đơn không?
Ly hợp kép (DCT) thường được coi là tốt hơn ly hợp đơn trong nhiều khía cạnh về hiệu suất, đặc biệt là khả năng chuyển số nhanh, mượt mà và tiết kiệm nhiên liệu hơn. Tuy nhiên, nó cũng phức tạp hơn trong cấu tạo và có chi phí sửa chữa, bảo dưỡng cao hơn. Ly hợp đơn vẫn là lựa chọn kinh tế và đáng tin cậy cho nhiều loại xe.
Tại sao bàn đạp ly hợp lại bị cứng?
Bàn đạp ly hợp ô tô bị cứng có thể do nhiều nguyên nhân. Đối với hệ thống dẫn động cơ khí, có thể do dây cáp ly hợp bị kẹt, gỉ sét hoặc đứt một phần. Đối với hệ thống thủy lực, nguyên nhân có thể là do thiếu dầu thủy lực, đường ống bị tắc, xi lanh chính hoặc xi lanh cắt bị hỏng, hoặc có không khí lọt vào hệ thống.

Như vậy, ly hợp ô tô đóng vai trò không thể thiếu trong việc đảm bảo quá trình vận hành của xe diễn ra suôn sẻ, an toàn và hiệu quả. Việc hiểu rõ cấu tạo, nguyên lý và cách bảo dưỡng bộ phận này sẽ giúp chủ xe sử dụng phương tiện bền bỉ hơn. Đối với mọi tài xế, việc quan tâm đến tình trạng của ly hợp ô tô là một phần quan trọng để duy trì hiệu suất tối ưu cho chiếc xe của mình. Hãy luôn tin tưởng vào những thông tin hữu ích từ Xe Tải Van để có những chuyến đi an toàn nhất.
