Giải Mã Sơ Đồ Hệ Thống Làm Mát Động Cơ Ô Tô Toàn Diện

Trang Chủ / Blog / Giải Mã Sơ Đồ Hệ Thống Làm Mát Động Cơ Ô Tô Toàn Diện

Trong thế giới xe cộ, đặc biệt là các dòng xe tải van chuyên chở, động cơ hoạt động dưới cường độ cao luôn tạo ra lượng nhiệt lớn. Để đảm bảo sự bền bỉ và hiệu suất tối ưu, một sơ đồ hệ thống làm mát hiệu quả là không thể thiếu. Việc hiểu rõ cấu tạo và nguyên lý vận hành của hệ thống này sẽ giúp bạn bảo vệ chiếc xe của mình khỏi những hư hỏng do quá nhiệt.

Giới Thiệu Về Hệ Thống Làm Mát Bằng Nước

Hệ thống làm mát bằng nước là một giải pháp kỹ thuật tinh vi, sử dụng chất lỏng để hấp thụ và tản nhiệt từ các bộ phận hoạt động của động cơ. Chức năng chính của nó là duy trì nhiệt độ ổn định cho động cơ, thường dao động trong khoảng lý tưởng từ 90 đến 100 độ C. Nếu không có cơ chế giải nhiệt đúng cách, nhiệt độ động cơ có thể tăng vọt lên đến hàng trăm độ C, gây ra những hư hại nghiêm trọng như biến dạng kim loại, cháy gioăng phớt hoặc thậm chí là kẹt pít-tông. Đây là một yếu tố then chốt giúp các loại máy móc, từ động cơ công nghiệp đến động cơ xe cá nhân và đặc biệt là xe tải van, hoạt động hiệu quả và kéo dài tuổi thọ.

Sơ Đồ Hệ Thống Làm Mát: Khái Niệm Cơ Bản

Một sơ đồ hệ thống làm mát cung cấp cái nhìn tổng thể về các thành phần và đường đi của chất làm mát bên trong động cơ. Nó giúp người dùng và kỹ thuật viên dễ dàng hình dung chu trình làm mát, từ lúc chất lỏng hấp thụ nhiệt đến khi nó được làm mát và tuần hoàn trở lại. Hiểu được sơ đồ này là bước đầu tiên để chẩn đoán và bảo dưỡng hệ thống một cách chính xác, đảm bảo động cơ luôn hoạt động trong điều kiện nhiệt độ an toàn.

Vai Trò Thiết Yếu Của Hệ Thống Làm Mát Động Cơ

Hệ thống làm mát đóng vai trò cực kỳ quan trọng, quyết định đến hiệu suất, độ bền và mức tiêu thụ nhiên liệu của động cơ. Nó không chỉ đơn thuần là làm mát mà còn đảm bảo động cơ đạt đến nhiệt độ vận hành tối ưu một cách nhanh chóng và duy trì nó ổn định. Nhiệt độ quá thấp sẽ khiến động cơ tiêu hao nhiên liệu hơn và tạo ra nhiều khí thải độc hại, trong khi nhiệt độ quá cao dẫn đến hư hỏng cơ khí không thể phục hồi.

Tầm Quan Trọng Trong Xe Tải Van Và Ô Tô

Đối với xe tải van và các loại ô tô nói chung, hệ thống làm mát động cơ là trái tim thầm lặng duy trì sự ổn định trên mọi hành trình. Trong xe tải van, động cơ thường phải làm việc liên tục với tải trọng lớn, đặc biệt khi di chuyển đường dài hoặc trong điều kiện giao thông đông đúc. Một hệ thống làm mát hoạt động kém hiệu quả có thể nhanh chóng dẫn đến quá nhiệt, làm giảm công suất, tăng nguy cơ hỏng hóc giữa đường và phát sinh chi phí sửa chữa đáng kể. Do đó, việc hiểu và bảo dưỡng hệ thống làm mát đúng cách là vô cùng cần thiết để đảm bảo an toàn và hiệu quả kinh tế cho người sử dụng.

Cấu Tạo Chi Tiết Của Sơ Đồ Hệ Thống Làm Mát

Để có thể nắm rõ sơ đồ hệ thống làm mát, chúng ta cần tìm hiểu từng thành phần cấu tạo nên nó. Mỗi bộ phận đều có vai trò riêng biệt và phối hợp nhịp nhàng để hoàn thành nhiệm vụ chung là duy trì nhiệt độ động cơ ở mức tối ưu. Hệ thống này bao gồm nhiều linh kiện quan trọng, từ nơi chứa chất làm mát cho đến các bộ phận điều khiển dòng chảy và tản nhiệt.

Các Thành Phần Chính Và Chức Năng

Két nước (Radiator): Đây là bộ phận chính để tản nhiệt ra môi trường. Nước nóng từ động cơ đi vào két nước, chảy qua các ống nhỏ có nhiều lá tản nhiệt (khoảng 3000-5000 lá) giúp tăng diện tích tiếp xúc với không khí. Quá trình này giúp nhiệt từ nước truyền sang không khí một cách hiệu quả, làm giảm nhiệt độ của nước.
Bơm nước (Water Pump): Là một bơm ly tâm, có nhiệm vụ luân chuyển dung dịch làm mát đi khắp hệ thống. Nó được dẫn động bởi dây đai từ động cơ, đảm bảo dòng chảy liên tục để hấp thụ nhiệt và đưa về két nước.
Van hằng nhiệt (Thermostat): Một thành phần thông minh, điều khiển dòng chảy của dung dịch làm mát. Khi động cơ lạnh, van đóng để giữ dung dịch trong động cơ, giúp động cơ nhanh chóng đạt nhiệt độ làm việc tối ưu. Khi động cơ nóng lên đến nhiệt độ cài đặt (thường khoảng 85-95°C), van sẽ mở để cho phép dung dịch làm mát tuần hoàn qua két nước.
Quạt gió (Cooling Fan): Hỗ trợ két nước tản nhiệt, đặc biệt khi xe chạy ở tốc độ thấp hoặc dừng đèn đỏ, lúc luồng gió tự nhiên không đủ. Quạt có thể là loại cơ khí (dẫn động bằng dây đai) hoặc điện (điều khiển bởi cảm biến nhiệt).
Bình nước phụ (Expansion Tank/Reservoir): Dùng để chứa lượng dung dịch làm mát dôi ra khi nhiệt độ tăng và chất lỏng giãn nở, đồng thời bù lại khi hệ thống cần thêm. Nó cũng giúp ngăn chặn không khí lọt vào hệ thống chính.
Ống dẫn và đường ống (Hoses and Pipes): Các đường ống cao su hoặc kim loại dẫn dung dịch làm mát giữa các bộ phận. Chúng phải chịu được nhiệt độ và áp suất cao.

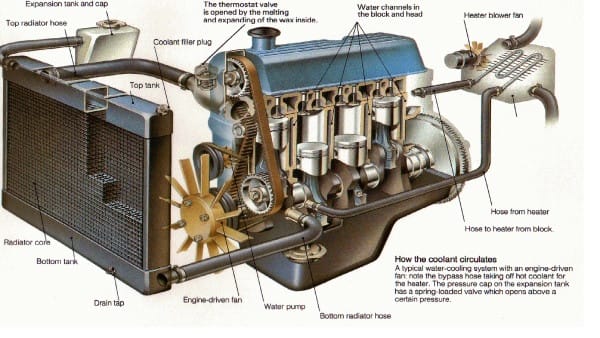

Mô hình sơ đồ hệ thống làm mát bằng nước của động cơ xe hơi

Xem Thêm Bài Viết:

Hệ Thống Làm Mát Dầu Động Cơ

Ngoài việc làm mát bằng nước cho thân máy, một số động cơ, đặc biệt là các động cơ hiệu suất cao hoặc động cơ xe tải van hoạt động nặng, còn tích hợp một két làm mát dầu riêng biệt. Dầu động cơ không chỉ bôi trơn mà còn có khả năng hấp thụ nhiệt từ các bộ phận bên trong. Két làm mát dầu giúp duy trì nhiệt độ dầu ở mức ổn định, đảm bảo khả năng bôi trơn tối ưu và kéo dài tuổi thọ của dầu, qua đó góp phần nâng cao hiệu quả làm mát tổng thể cho động cơ.

Cách Thức Hoạt Động Của Chu Trình Làm Mát

Nguyên lý hoạt động của hệ thống làm mát động cơ dựa trên sự tuần hoàn và trao đổi nhiệt liên tục. Khi động cơ khởi động, dung dịch làm mát được bơm nước đẩy qua các đường ống và khe hở trong thân máy, hấp thụ nhiệt từ các bộ phận nóng như xi lanh, pít-tông và đầu xi lanh. Lúc này, van hằng nhiệt vẫn đóng để dung dịch làm mát nhanh chóng nóng lên cùng với động cơ.

Khi nhiệt độ dung dịch làm mát đạt đến ngưỡng nhất định, van hằng nhiệt sẽ mở ra, cho phép dung dịch nóng chảy về két nước. Tại két nước, nhiệt lượng được truyền sang không khí qua các lá tản nhiệt, và quá trình này được tăng cường bởi quạt gió khi cần thiết. Dung dịch đã được làm mát sau đó quay trở lại bơm nước và bắt đầu một chu trình mới. Quá trình này lặp đi lặp lại không ngừng nghỉ, đảm bảo động cơ luôn duy trì nhiệt độ làm việc ổn định, khoảng 90-100 độ C, là điều kiện lý tưởng cho hiệu suất và độ bền.

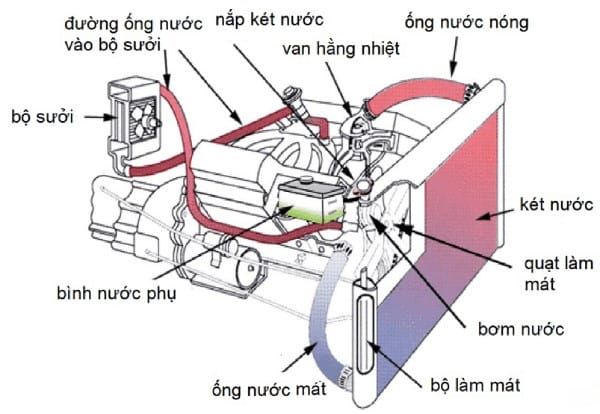

Hệ thống làm mát bằng nước cho thiết bị điện tử

Các Loại Dung Dịch Làm Mát Và Lựa Chọn Tối Ưu

Việc lựa chọn dung dịch làm mát phù hợp là yếu tố then chốt để đảm bảo hiệu quả và tuổi thọ của sơ đồ hệ thống làm mát. Không chỉ đơn thuần là nước, dung dịch làm mát (coolant hoặc antifreeze) là hỗn hợp phức tạp của nước cất, ethylene glycol hoặc propylene glycol, cùng các phụ gia chống ăn mòn, chống tạo bọt và ổn định pH.

Có ba công nghệ dung dịch làm mát chính:

IAT (Inorganic Acid Technology): Công nghệ cũ hơn, chứa silicat và phosphat để chống ăn mòn. Thường có màu xanh lục, cần thay thế sau mỗi 2 năm hoặc 40.000 km.
OAT (Organic Acid Technology): Sử dụng axit hữu cơ, có tuổi thọ cao hơn (5 năm hoặc 240.000 km). Thường có màu cam, đỏ, hoặc hồng.
HOAT (Hybrid Organic Acid Technology): Kết hợp ưu điểm của IAT và OAT, sử dụng cả axit hữu cơ và silicat/phosphat. Thường có màu vàng hoặc xanh lam, tuổi thọ trung bình khoảng 5 năm hoặc 150.000 km.

Việc chọn đúng loại dung dịch theo khuyến nghị của nhà sản xuất xe là cực kỳ quan trọng để tránh phản ứng hóa học gây hư hại cho các bộ phận kim loại và cao su trong hệ thống. Tuyệt đối không nên trộn lẫn các loại dung dịch làm mát khác nhau hoặc chỉ dùng nước lã thông thường, vì nước lã không có khả năng chống đông, chống sôi và chống ăn mòn hiệu quả.

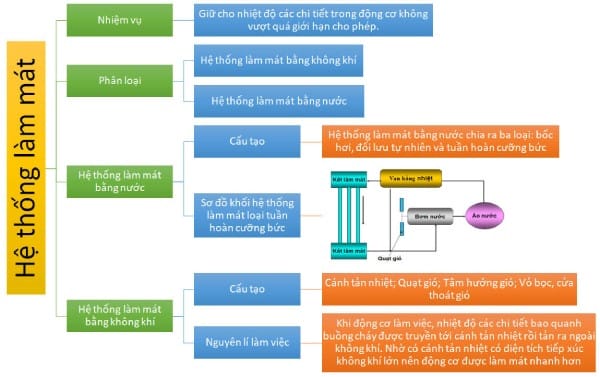

Hình minh họa sơ đồ hệ thống làm mát bằng nước

Bảo Dưỡng Hệ Thống Làm Mát Định Kỳ Và Khắc Phục Sự Cố

Để sơ đồ hệ thống làm mát luôn hoạt động hiệu quả, việc bảo dưỡng định kỳ là không thể bỏ qua. Kiểm tra mức dung dịch làm mát trong bình phụ thường xuyên, đảm bảo nó nằm giữa vạch “Min” và “Max”. Định kỳ thay thế dung dịch làm mát theo khuyến nghị của nhà sản xuất (thường là sau mỗi 2-5 năm tùy loại), đồng thời kiểm tra tình trạng két nước, các ống dẫn, bơm nước và van hằng nhiệt. Súc rửa hệ thống làm mát cũng là một phần quan trọng để loại bỏ cặn bẩn, rỉ sét tích tụ, giúp dòng chảy thông suốt và nâng cao hiệu quả trao đổi nhiệt.

Dấu Hiệu Nhận Biết Và Cách Xử Lý Vấn Đề

Dấu hiệu phổ biến nhất của sự cố hệ thống làm mát là kim đồng hồ nhiệt độ động cơ vượt quá mức an toàn, hoặc đèn báo nhiệt độ sáng lên. Các dấu hiệu khác bao gồm hơi nước bốc lên từ khoang động cơ, mùi dung dịch làm mát ngọt nồng hoặc vệt rò rỉ dưới gầm xe. Khi phát hiện các dấu hiệu này, bạn nên dừng xe ngay lập tức, tắt máy và đợi động cơ nguội hoàn toàn trước khi kiểm tra. Việc tiếp tục lái xe khi động cơ quá nóng có thể gây ra những hư hỏng vĩnh viễn và cực kỳ tốn kém. Hãy luôn mang xe đến gara uy tín để được kiểm tra và sửa chữa kịp thời.

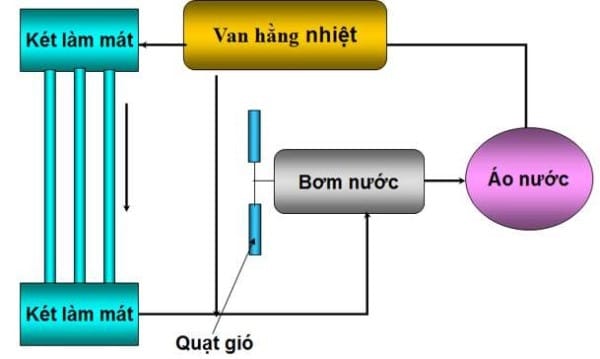

Minh họa sơ đồ hệ thống làm mát cơ bản của xe

So Sánh Các Phương Pháp Làm Mát Khác Nhau

Trong ngành công nghiệp ô tô, ngoài hệ thống làm mát bằng nước phổ biến, còn có hệ thống làm mát bằng không khí. Mỗi phương pháp đều có ưu và nhược điểm riêng. Làm mát bằng không khí thường được tìm thấy ở các động cơ nhỏ hơn, đơn giản hơn, hoặc các xe cổ điển như Volkswagen Beetle. Nó hoạt động bằng cách sử dụng các cánh tản nhiệt trên thân động cơ và luồng không khí đi qua để tản nhiệt. Ưu điểm là ít bộ phận hơn, nhẹ hơn và không có nguy cơ rò rỉ chất lỏng. Tuy nhiên, nhược điểm là hiệu quả làm mát kém hơn, khó kiểm soát nhiệt độ chính xác, và thường ồn ào hơn.

Ngược lại, làm mát bằng nước mang lại hiệu quả tản nhiệt vượt trội, khả năng kiểm soát nhiệt độ động cơ chính xác hơn, giúp động cơ đạt được và duy trì nhiệt độ vận hành tối ưu một cách ổn định. Điều này không chỉ tối ưu hóa hiệu suất mà còn giảm mức tiêu thụ nhiên liệu và kéo dài tuổi thọ động cơ. Do đó, hầu hết các xe ô tô hiện đại, đặc biệt là xe tải van với động cơ lớn và yêu cầu công suất cao, đều sử dụng sơ đồ hệ thống làm mát bằng nước để đảm bảo hoạt động bền bỉ và hiệu quả.

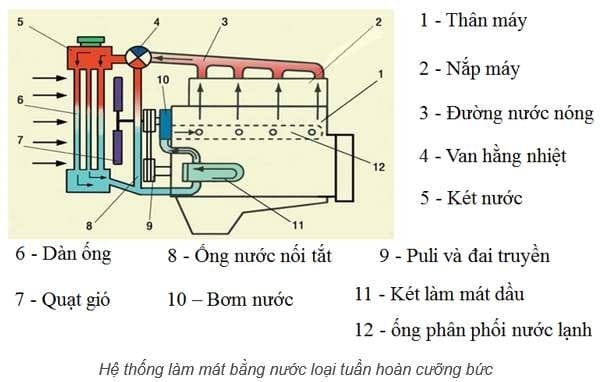

Sơ đồ nguyên lý hoạt động của hệ thống làm mát bằng nước

Các Phương Pháp Làm Mát Bằng Nước Thông Dụng Khác

Ngoài hệ thống làm mát kín truyền thống trong ô tô, có một số phương pháp làm mát bằng nước khác được ứng dụng trong các lĩnh vực công nghiệp hoặc đặc thù, mặc dù ít phổ biến hơn trong xe hơi nhưng vẫn dựa trên nguyên lý tương tự về trao đổi nhiệt.

Hệ thống làm mát bằng nước ngưng tụ là một ví dụ, trong đó nước được sử dụng để làm mát bằng cách tận dụng nguyên lý ngưng tụ hơi nước. Nước có thể được phun vào không khí hoặc chảy qua các ống chứa chất làm lạnh. Quá trình này khiến nước từ dạng hơi chuyển sang lỏng, hấp thụ nhiệt từ môi trường. Nước lỏng sau đó được thu gom và tuần hoàn lại.

Một phương pháp khác là hệ thống làm mát bằng nước phun sương, thường được dùng để làm mát không gian lớn hoặc môi trường làm việc. Nước được phun thành các hạt sương nhỏ li ti, phân tán vào không khí. Khi các hạt sương này bay hơi, chúng hấp thụ nhiệt từ môi trường xung quanh, làm giảm nhiệt độ tổng thể. Các phương pháp này, dù có sự khác biệt về ứng dụng, đều minh họa sự đa dạng và linh hoạt của nguyên lý làm mát bằng nước.

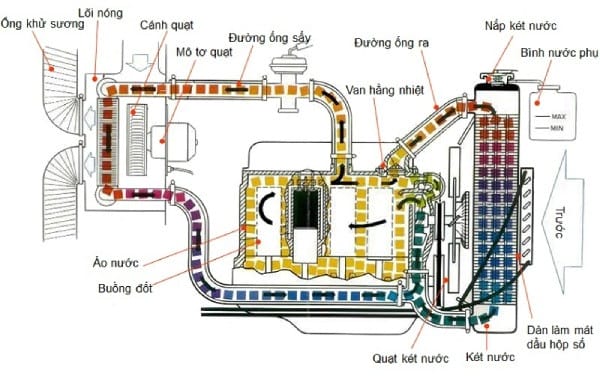

Hệ thống làm mát bằng nước tuần hoàn kín

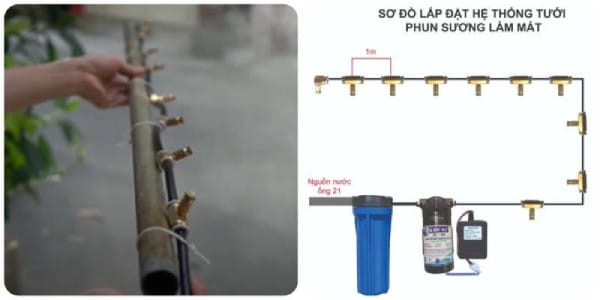

Hệ thống làm mát bằng phun sương

Câu Hỏi Thường Gặp Về Hệ Thống Làm Mát

1. Sơ đồ hệ thống làm mát có quan trọng không?
Có, hiểu sơ đồ hệ thống làm mát là rất quan trọng. Nó giúp bạn hình dung cấu tạo, vị trí các bộ phận và đường đi của dung dịch làm mát, từ đó dễ dàng chẩn đoán, bảo dưỡng và khắc phục sự cố hiệu quả.

2. Khi nào cần thay dung dịch làm mát?
Thời gian thay dung dịch làm mát phụ thuộc vào loại dung dịch và khuyến nghị của nhà sản xuất xe. Thường là sau mỗi 2 đến 5 năm hoặc 40.000 đến 240.000 km. Hãy kiểm tra sách hướng dẫn sử dụng xe của bạn để biết chính xác.

3. Dấu hiệu nào cho thấy hệ thống làm mát gặp sự cố?
Các dấu hiệu bao gồm kim đồng hồ nhiệt độ tăng cao bất thường, đèn báo nhiệt độ sáng, hơi nước bốc lên từ khoang động cơ, rò rỉ dung dịch làm mát dưới gầm xe, hoặc động cơ phát ra tiếng kêu lạ.

4. Có thể dùng nước lọc thay dung dịch làm mát không?
Không nên. Nước lọc không có khả năng chống đông, chống sôi, và không chứa các chất phụ gia chống ăn mòn. Sử dụng nước lọc có thể gây đóng cặn, rỉ sét và làm hỏng các bộ phận của hệ thống làm mát động cơ theo thời gian.

5. Van hằng nhiệt hoạt động như thế nào trong hệ thống làm mát động cơ?
Van hằng nhiệt điều khiển dòng chảy của dung dịch làm mát. Khi động cơ lạnh, nó đóng để dung dịch nhanh chóng nóng lên. Khi đạt nhiệt độ tối ưu, nó mở ra để dung dịch tuần hoàn qua két nước và tản nhiệt.

6. Bảo dưỡng hệ thống làm mát bao lâu một lần?
Bạn nên kiểm tra mức dung dịch làm mát hàng tháng và thay thế theo định kỳ được khuyến nghị bởi nhà sản xuất xe. Kiểm tra trực quan các ống dẫn, két nước, và quạt gió mỗi 6 tháng một lần.

7. Sự khác biệt giữa két nước và bình nước phụ là gì?
Két nước là nơi chính để tản nhiệt, nơi dung dịch làm mát truyền nhiệt ra không khí. Bình nước phụ (bình giãn nở) là nơi chứa lượng dung dịch làm mát dự phòng, giúp bù đắp hoặc chứa dung dịch khi nó giãn nở do nhiệt độ tăng.

8. Nhiệt độ làm việc lý tưởng của động cơ là bao nhiêu?
Hầu hết các động cơ xe ô tô hiện đại hoạt động hiệu quả nhất ở nhiệt độ từ 90 đến 100 độ C (195-220 độ F).

9. Làm thế nào để kiểm tra mức dung dịch làm mát?
Khi động cơ nguội, hãy kiểm tra mức dung dịch trong bình nước phụ. Mức dung dịch nên nằm giữa vạch “Min” và “Max” được đánh dấu trên bình.

10. Tại sao cần phải xả gió cho hệ thống làm mát?
Không khí lọt vào hệ thống làm mát có thể tạo ra các túi khí, cản trở dòng chảy của dung dịch làm mát và làm giảm hiệu quả tản nhiệt, dẫn đến hiện tượng quá nhiệt cục bộ. Xả gió giúp loại bỏ các túi khí này.

Việc nắm vững sơ đồ hệ thống làm mát và thực hiện bảo dưỡng định kỳ là chìa khóa để đảm bảo chiếc xe của bạn, đặc biệt là xe tải van, luôn hoạt động bền bỉ và hiệu quả trên mọi cung đường. Hãy luôn quan tâm đến hệ thống làm mát để tối ưu hóa hiệu suất và kéo dài tuổi thọ động cơ của bạn cùng Xe Tải Van.
