Trong thế giới của các loại xe và máy móc, dây curoa đóng vai trò thiết yếu trong việc truyền động, đảm bảo mọi bộ phận vận hành nhịp nhàng. Để duy trì hiệu suất tối ưu và tránh những sự cố không đáng có, việc hiểu rõ thông số dây curoa là cực kỳ quan trọng. Bài viết này của Xe Tải Van sẽ đi sâu vào hướng dẫn cách đọc và phân tích những thông số kỹ thuật dây curoa chuẩn xác nhất, giúp bạn lựa chọn đúng loại dây đai cho mọi nhu cầu.

Tầm Quan Trọng Của Việc Nắm Bắt Thông Số Dây Curoa

Việc đọc hiểu chính xác các thông số dây curoa không chỉ là một kỹ năng cơ bản mà còn là yếu tố then chốt quyết định đến hiệu suất, độ bền và sự an toàn của hệ thống truyền động. Mỗi loại dây curoa được thiết kế với những đặc tính riêng biệt, phù hợp với một dải ứng dụng cụ thể. Nếu chọn sai loại dây đai hoặc kích thước dây curoa, bạn có thể phải đối mặt với nhiều rủi ro.

Chẳng hạn, một chiếc dây curoa quá dài sẽ bị trượt, gây hao mòn nhanh chóng và lãng phí năng lượng, trong khi một chiếc quá ngắn có thể tạo áp lực không cần thiết lên các trục, dẫn đến hư hỏng vòng bi hoặc toàn bộ hệ thống. Hiểu rõ các thông số kỹ thuật dây curoa giúp bạn tối ưu hóa hoạt động của máy móc, giảm thiểu chi phí bảo trì và kéo dài tuổi thọ cho thiết bị. Đây là bước đầu tiên để đảm bảo sự vận hành trơn tru và hiệu quả.

Hướng Dẫn Chi Tiết Cách Đọc Thông Số Dây Curoa Phổ Biến

Để đảm bảo việc lựa chọn dây curoa phù hợp, việc nắm vững cách đọc thông số dây curoa là điều không thể thiếu. Mỗi loại dây đai thường có những ký hiệu đặc trưng trên bề mặt, cho biết các thông số kỹ thuật quan trọng về kích thước và loại hình.

Hệ Thống Kí Hiệu Dây Curoa Theo Chuẩn Inch

Các loại dây curoa trơn phổ biến trên thị trường, đặc biệt là các bản Fm, A, B, C, D, E, thường sử dụng hệ thống ghi kích thước theo inch. Đây là một quy ước lâu đời và vẫn được áp dụng rộng rãi. Khi bạn nhìn thấy dây curoa có kích thước được ghi theo kiểu này, việc giải mã khá đơn giản.

Ví dụ, nếu trên dây đai có ghi “B-66”, điều đó có nghĩa là chiều dài chu vi của dây curoa là 66 inch. Để chuyển đổi sang đơn vị milimet (mm) phổ biến hơn ở Việt Nam, bạn chỉ cần nhân con số này với 25,4 (vì 1 inch = 25,4 mm). Như vậy, 66 inch sẽ tương đương với 1676,4 mm. Việc này giúp bạn dễ dàng đối chiếu với các yêu cầu kỹ thuật của máy móc, đảm bảo sự tương thích hoàn hảo.

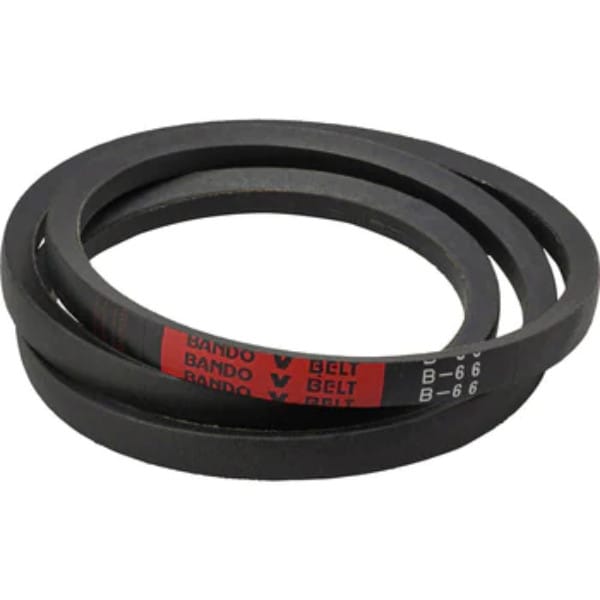

Dây curoa Bando hiển thị ký hiệu kích thước theo hệ inch

Xem Thêm Bài Viết:

Giải Mã Ký Hiệu Dây Curoa RECMF

Dây curoa RECMF là một loại dây đai đặc biệt với các kí hiệu thường gồm 4 hoặc 5 chữ số. Cách đọc thông số dây curoa RECMF có một chút khác biệt, nhưng lại rất logic khi bạn đã hiểu quy tắc. Mỗi chữ số hoặc nhóm chữ số đều mang một ý nghĩa cụ thể về kích thước và bản dây.

Chữ số đầu tiên trong chuỗi kí hiệu này cho biết loại bản dây: số 1 thường là bản Fm răng, số 6 là bản A răng, số 8 là bản B răng, và số 9 là bản C răng. Hai hoặc ba chữ số tiếp theo ở giữa sẽ biểu thị chiều dài của dây curoa tính bằng inch, với chữ số 0 ở ngoài cùng thường không được tính. Chẳng hạn, với một chiếc dây curoa RECMF 8820, số 8 ở đầu chỉ ra rằng đây là dây đai răng cưa bản B, và chu vi của dây là 82 inch. Việc hiểu rõ những ký hiệu dây curoa này giúp người dùng dễ dàng xác định loại dây cần thiết.

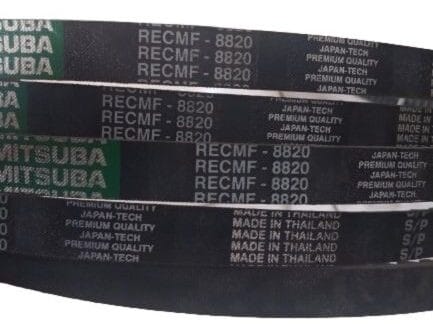

Hình ảnh cận cảnh dây curoa RECMF với ký hiệu 8820

Cách Đọc Thông Số Dây Curoa 3V, 5V, 8V và Các Biến Thể VX

Đối với các loại dây curoa thang hẹp như 3V, 5V, 8V và các biến thể có răng như 3VX, 5VX, thông số kích thước được ghi theo một quy ước riêng. Thay vì đọc trực tiếp như hệ inch truyền thống, bạn sẽ cần thực hiện một phép tính nhỏ để xác định chu vi của dây đai.

Cụ thể, bạn lấy con số kích thước được ghi trên dây và chia cho 10, kết quả sẽ cho ra kích thước dây curoa tính theo đơn vị inch. Ví dụ điển hình là dây đai 8V1400: khi bạn lấy 1400 chia cho 10, bạn sẽ có 140 inch, đây chính là chu vi thực của dây curoa. Phương pháp này tuy đơn giản nhưng rất quan trọng để đảm bảo bạn không nhầm lẫn khi chọn mua và sử dụng.

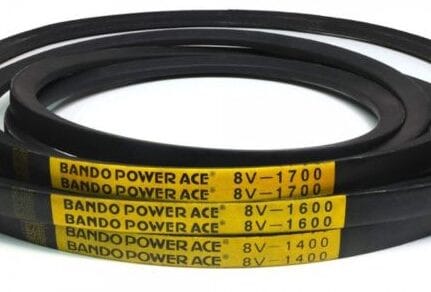

Dây curoa với kí hiệu 8V1400 thể hiện thông số

Thông Số Dây Curoa SPZ, SPA, SPB, SPC, XPB, XPC

Các loại dây curoa có kí hiệu SPZ, SPA, SPB, SPC và các phiên bản có răng như XPB, XPC thường được ghi thông số theo hệ mét, đơn vị milimet (mm). Điều này làm cho việc đọc kích thước của chúng trở nên trực quan và dễ hiểu hơn đối với người dùng quen thuộc với hệ mét.

Khi bạn thấy một dây đai có mã số như “SPB 2060”, con số 2060 trực tiếp biểu thị chiều dài chu vi của dây curoa là 2060 mm. Không cần phải thực hiện bất kỳ phép chuyển đổi nào, bạn có thể nhanh chóng xác định thông số kỹ thuật dây curoa này. Đây là một tiêu chuẩn phổ biến, giúp đơn giản hóa quá trình lựa chọn và thay thế dây đai trong các ứng dụng công nghiệp và dân dụng.

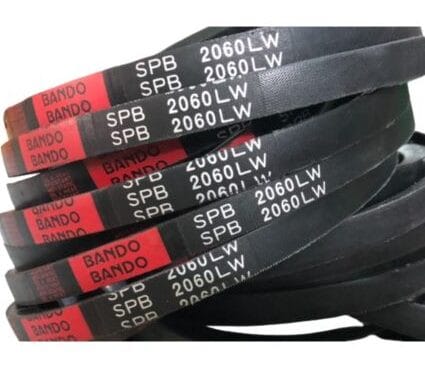

Mẫu dây curoa SPB 2060 với thông số chiều dài rõ ràng

Tìm Hiểu Thông Số Dây Curoa Răng Vuông XL, L, H, XH

Đối với dây curoa răng vuông, bao gồm các loại như XL, L, H, XH, cách đọc thông số lại có một chút đặc thù riêng, kết hợp giữa kích thước tính theo inch và loại dây. Việc này đòi hỏi sự chú ý để không bị nhầm lẫn giữa các con số và ký hiệu.

Tên gọi của loại dây đai này thường bao gồm một con số, tiếp theo là loại dây. Ví dụ, với dây đai 420L150, con số 420 không phải là chu vi trực tiếp mà là một giá trị cần được xử lý. Để xác định chu vi thực tế theo milimet, bạn lấy 420 chia cho 10, sau đó nhân với 25,4 (chuyển đổi từ inch sang mm). Kết quả là 1016 mm, đây chính là chu vi của dây curoa. Chữ “L” trong kí hiệu này thường chỉ độ rộng của dây. Nắm vững thông số dây curoa răng vuông là yếu tố quan trọng để đảm bảo khả năng truyền động chính xác cho các hệ thống máy móc.

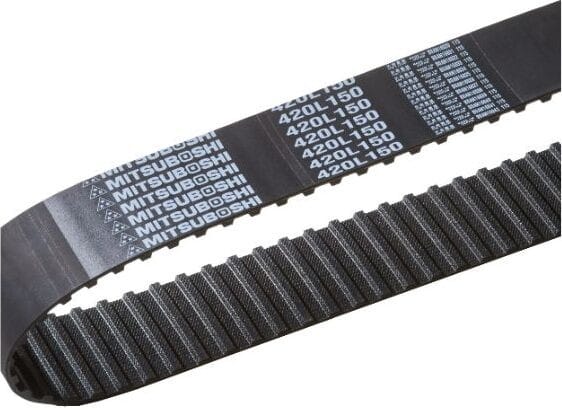

Ảnh minh họa cách đọc thông số dây curoa răng vuông XL, L, H, XH

Bảng Tra Kích Thước Dây Curoa Tổng Hợp

Để hỗ trợ người dùng trong việc xác định thông số dây curoa một cách nhanh chóng và chính xác, các bảng tra kích thước dây curoa là công cụ vô cùng hữu ích. Những bảng này cung cấp đầy đủ các thông số kỹ thuật quan trọng, bao gồm chiều ngang (bề rộng) và chiều cao (độ dày) của từng loại dây đai, giúp bạn dễ dàng đối chiếu và lựa chọn.

Dây Đai Thang: Các Ký Hiệu và Đặc Trưng

Dây đai thang là một trong những loại dây curoa phổ biến nhất, được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp và dân dụng. Chúng có các ký hiệu đặc trưng như A, B, C, D, E, FM, SPA, SPB, SPC, SPZ, 3V, 5V, 8V, và nhiều loại khác. Mỗi chữ cái hoặc nhóm chữ cái này đại diện cho một loại dây đai cụ thể, khác nhau về chiều dày, chiều rộng và góc nghiêng.

Việc hiểu các ký hiệu này giúp bạn xác định thông số hình học của dây curoa, từ đó chọn đúng loại phù hợp với rãnh puli và yêu cầu truyền động của hệ thống. Bảng tra chi tiết sẽ cung cấp các giá trị cụ thể cho từng loại, đảm bảo bạn có đầy đủ thông tin để đưa ra quyết định mua hàng chính xác.

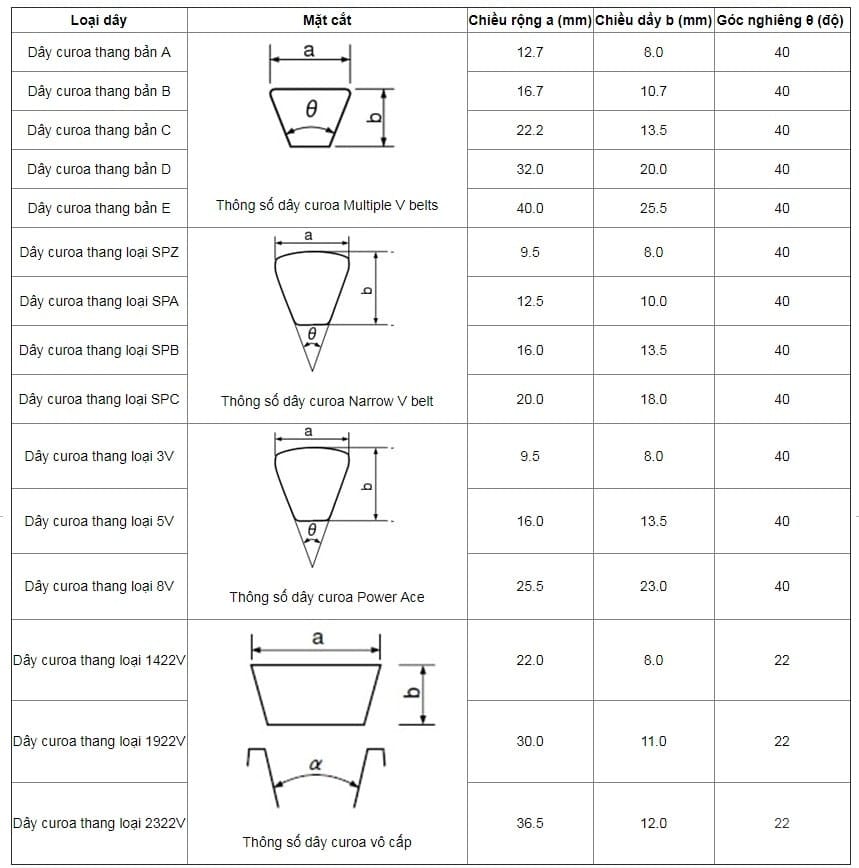

Bảng tra thông số kỹ thuật kích thước dây đai curoa thang

Dây Đai Răng: Đặc Điểm và Ký Hiệu Bước Răng

Dây đai răng là loại dây curoa được thiết kế để truyền động đồng bộ, giúp tránh trượt và duy trì tỉ lệ tốc độ chính xác giữa các trục. Các ký hiệu của dây đai răng bao gồm XL, XH, L, H, T, AT, S3M, S5M, và nhiều loại khác. Phần chữ cái hoặc nhóm chữ cái này thể hiện số bước răng và hình dạng của răng, vốn là yếu tố cực kỳ quan trọng trong việc đảm bảo khớp nối hoàn hảo với puli răng.

Hiện có hai loại răng cơ bản: răng tròn và răng vuông. Mỗi hình dạng răng có ưu điểm riêng về khả năng truyền tải lực và độ bền. Bảng tra thông số kỹ thuật dây curoa răng sẽ cung cấp chi tiết về bước răng, độ sâu răng, và chiều rộng của từng loại, giúp bạn lựa chọn đúng dây đai để hệ thống hoạt động ổn định và hiệu quả nhất.

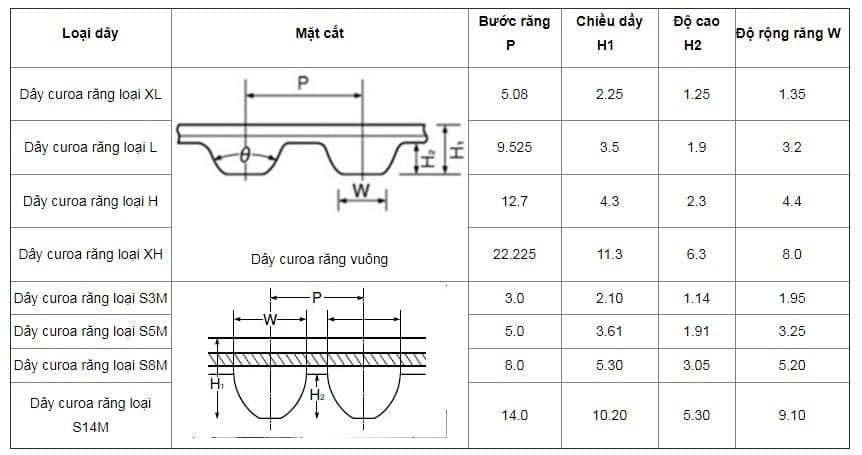

Bảng tra thông số kỹ thuật kích thước dây đai răng curoa

Các Thông Số Dây Curoa Quan Trọng Khác Cần Lưu Ý

Ngoài kích thước và loại dây, còn có nhiều thông số dây curoa quan trọng khác mà người dùng cần xem xét để đảm bảo lựa chọn được sản phẩm tối ưu nhất cho từng ứng dụng cụ thể. Những thông số kỹ thuật này liên quan đến khả năng chịu đựng môi trường và đặc tính vật liệu của dây đai.

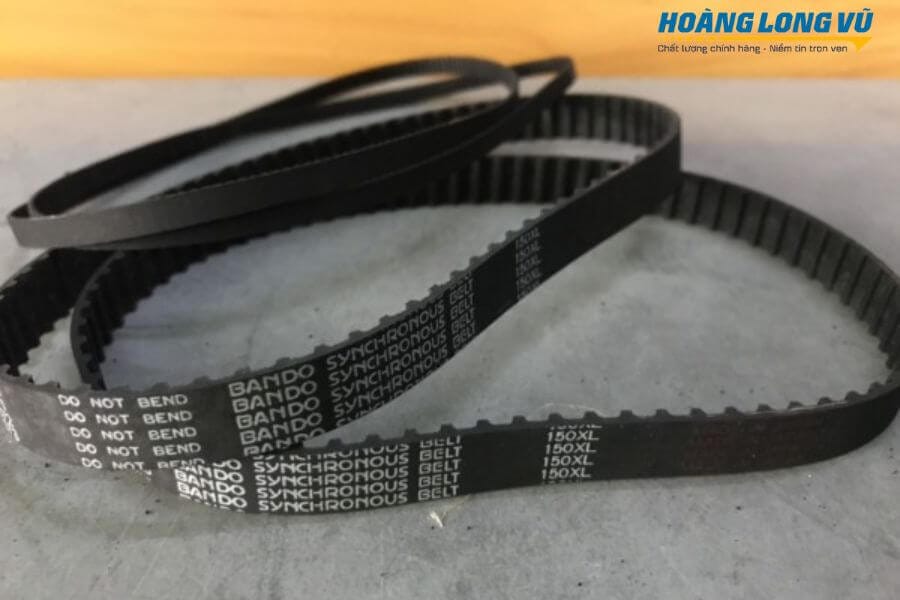

Tổng hợp các thông số dây curoa thông dụng và yếu tố ảnh hưởng

Khả Năng Kháng Của Dây Curoa Với Môi Trường

Khả năng kháng hóa chất và yếu tố môi trường là một trong những thông số dây curoa cực kỳ quan trọng, đặc biệt trong các môi trường làm việc khắc nghiệt.

Kháng Dầu: Mức độ chống lại ảnh hưởng của dầu mỡ đối với dây curoa là rất cần thiết trong các động cơ hoặc máy móc có nguy cơ tiếp xúc với dầu bôi trơn. Một dây đai có khả năng kháng dầu tốt sẽ giữ được độ bền và hiệu suất lâu dài hơn.
Kháng Kiềm: Khả năng chống lại tác động của dung dịch kiềm, thường gặp trong các ngành công nghiệp hóa chất hoặc chế biến thực phẩm, giúp dây curoa không bị ăn mòn hay biến dạng.
Kháng Ozone: Ozone là một yếu tố gây lão hóa nhanh chóng cho cao su. Dây đai có khả năng kháng ozone cao sẽ bền bỉ hơn khi hoạt động trong môi trường có nồng độ ozone cao hoặc dưới ánh nắng mặt trời trực tiếp.
Kháng Nước: Mức độ chống nước của dây curoa quyết định khả năng vận hành trong môi trường ẩm ướt hoặc khi tiếp xúc với nước, tránh tình trạng trượt hoặc hư hỏng do ẩm ướt.

Thông Số Hình Học Chi Tiết Của Dây Curoa

Ngoài chu vi, các thông số hình học khác của dây curoa cũng đóng vai trò quyết định đến sự phù hợp và hiệu quả truyền động.

Chiều dài dây (Chu vi): Đây là thông số cơ bản nhất, được đo lường theo hệ inch hoặc milimet. Việc chọn đúng chiều dài dây đảm bảo độ căng lý tưởng, tránh hiện tượng trượt hoặc quá tải.
Chiều ngang (Kích thước độ rộng phần lưng dây): Xác định kích thước bề rộng của phần lưng dây đai để đảm bảo nó vừa vặn với rãnh puli, tối ưu hóa diện tích tiếp xúc và khả năng truyền lực.
Góc nghiêng: Góc của dây curoa là yếu tố quan trọng trong việc truyền động, đặc biệt với dây đai thang. Góc nghiêng chuẩn giúp dây bám chắc vào rãnh puli, giảm thiểu trượt và mài mòn, đồng thời phân bổ đều lực truyền tải.

Loại Dây và Thương Hiệu Sản Xuất

Lựa chọn loại dây curoa và thương hiệu cũng là một khía cạnh của việc xem xét thông số dây curoa.

Thương hiệu: Các thương hiệu uy tín như Bando, Mitsuboshi, Optibelt, Mitsuba, Gates… đều có những tiêu chuẩn sản xuất nghiêm ngặt và công nghệ vật liệu tiên tiến, đảm bảo chất lượng và độ bền vượt trội cho dây đai.
Loại dây theo tiêu chuẩn quốc tế: Các loại như Multiple V belt (dây đai thang đa rãnh), Synchronous belt (dây đai đồng bộ hay dây đai răng), RECMF (dây đai có răng đặc biệt)… đều tuân thủ các tiêu chuẩn quốc tế, giúp người dùng dễ dàng tìm kiếm và thay thế phù hợp.

Những thông số dây curoa này giúp người sử dụng lựa chọn dây đai phù hợp với kích thước và yêu cầu cụ thể của máy móc, đảm bảo hiệu suất và tuổi thọ của hệ thống truyền động.

Những Sai Lầm Phổ Biến Khi Đọc Và Lựa Chọn Dây Curoa

Ngay cả những người có kinh nghiệm cũng đôi khi mắc phải sai lầm khi đọc và lựa chọn thông số dây curoa, dẫn đến việc thay thế không đúng cách, gây ảnh hưởng đến hiệu suất và tuổi thọ của máy móc. Hiểu rõ các lỗi thường gặp này sẽ giúp bạn tránh được những rắc rối không đáng có.

Một trong những sai lầm phổ biến nhất là nhầm lẫn giữa các hệ đo lường inch và milimet. Ví dụ, một số người có thể đọc con số trên dây curoa được ghi theo inch nhưng lại mặc định hiểu là milimet, hoặc ngược lại, dẫn đến việc chọn chiều dài dây sai lệch hoàn toàn. Việc không thực hiện phép chuyển đổi đúng đắn hoặc bỏ qua các yếu tố nhỏ trong ký hiệu dây curoa có thể gây ra sự cố nghiêm trọng.

Ngoài ra, việc chỉ dựa vào chiều dài chu vi mà bỏ qua các thông số hình học khác như chiều rộng hay góc nghiêng của dây đai cũng là một lỗi thường gặp. Một chiếc dây curoa có chiều dài phù hợp nhưng lại không khớp với rãnh puli về chiều rộng hoặc góc nghiêng sẽ không thể truyền động hiệu quả, dễ bị trượt, mài mòn nhanh hoặc thậm chí là văng ra khỏi hệ thống.

Không kiểm tra kỹ khả năng kháng của dây curoa với môi trường làm việc cũng là một sai lầm đáng tiếc. Trong môi trường có dầu mỡ, hóa chất hoặc nhiệt độ cao, nếu chọn loại dây đai không có đủ khả năng kháng tương ứng, nó sẽ nhanh chóng bị hư hại, đòi hỏi phải thay thế thường xuyên, tốn kém chi phí và thời gian.

Câu Hỏi Thường Gặp (FAQs) Về Thông Số Dây Curoa

Để giúp bạn hiểu rõ hơn về thông số dây curoa, Xe Tải Van đã tổng hợp các câu hỏi thường gặp:

1. Tại sao cần phải đọc chính xác thông số dây curoa?

Việc đọc chính xác thông số dây curoa đảm bảo bạn chọn đúng loại dây đai phù hợp với máy móc, giúp hệ thống truyền động hoạt động hiệu quả, giảm hao mòn, kéo dài tuổi thọ thiết bị và tránh các sự cố hư hỏng không đáng có.

2. Sự khác biệt giữa dây curoa thang và dây curoa răng là gì?

Dây curoa thang (V-belt) truyền lực nhờ ma sát ở các mặt bên, phù hợp cho nhiều ứng dụng phổ thông. Dây curoa răng (Synchronous belt) có răng ăn khớp với puli răng, truyền động đồng bộ và chính xác hơn, thích hợp cho các ứng dụng yêu cầu định vị và tốc độ ổn định.

3. Làm thế nào để chuyển đổi kích thước dây curoa từ inch sang milimet?

Để chuyển đổi kích thước dây curoa từ inch sang milimet, bạn chỉ cần nhân số inch với 25,4 (ví dụ: 66 inch * 25,4 mm/inch = 1676,4 mm). Đối với một số loại dây đai như 3V, 5V, 8V, bạn cần chia con số ghi trên dây cho 10 trước, sau đó mới nhân với 25,4 nếu muốn chuyển sang milimet.

4. Nếu tôi không tìm thấy thông số ghi trên dây curoa cũ thì làm thế nào?

Nếu không thể đọc thông số dây curoa trên dây cũ, bạn có thể đo trực tiếp chu vi và chiều rộng của dây. Ngoài ra, việc xác định loại puli đang sử dụng và tham khảo sổ tay kỹ thuật của máy móc cũng là cách hiệu quả để tìm ra thông số kỹ thuật dây curoa phù hợp.

5. Khả năng kháng dầu, kiềm, ozone và nước quan trọng như thế nào?

Các khả năng kháng này rất quan trọng vì chúng quyết định độ bền của dây curoa trong các môi trường làm việc khác nhau. Một dây đai có khả năng kháng tốt sẽ chịu được tác động của hóa chất, nhiệt độ, độ ẩm, giảm thiểu lão hóa và kéo dài tuổi thọ hoạt động.

6. Khi nào nên thay dây curoa?

Bạn nên thay dây curoa khi phát hiện các dấu hiệu hư hỏng như nứt, mòn, cứng, hoặc biến dạng. Ngoài ra, việc thay thế định kỳ theo khuyến nghị của nhà sản xuất (ví dụ sau 60.000 – 100.000 km đối với xe ô tô) cũng là cần thiết để duy trì hiệu suất và an toàn.

7. Có cần thiết phải chọn dây curoa cùng thương hiệu với dây cũ không?

Không bắt buộc phải chọn dây curoa cùng thương hiệu với dây cũ, miễn là thông số kỹ thuật dây curoa (kích thước, loại, khả năng kháng) hoàn toàn tương thích với yêu cầu của máy móc. Tuy nhiên, việc chọn các thương hiệu uy tín sẽ đảm bảo chất lượng sản phẩm tốt hơn.

Toàn bộ nội dung trên đã hướng dẫn chi tiết về thông số dây curoa, từ cách đọc các loại ký hiệu khác nhau đến tầm quan trọng của việc lựa chọn đúng dây đai. Hi vọng sau bài viết này, bạn đọc có thể áp dụng thành công và chọn được dây curoa chính xác cho mọi nhu cầu. Việc hiểu rõ những thông số kỹ thuật dây curoa không chỉ giúp tối ưu hóa hiệu suất mà còn kéo dài tuổi thọ cho các hệ thống truyền động. Hãy luôn ghi nhớ rằng việc tìm hiểu kỹ lưỡng các ký hiệu dây curoa là bước đầu tiên để đảm bảo sự vận hành bền bỉ cho phương tiện và máy móc của bạn. Xe Tải Van cam kết mang đến những thông tin hữu ích nhất giúp bạn trong quá trình này.
